Beschreibung

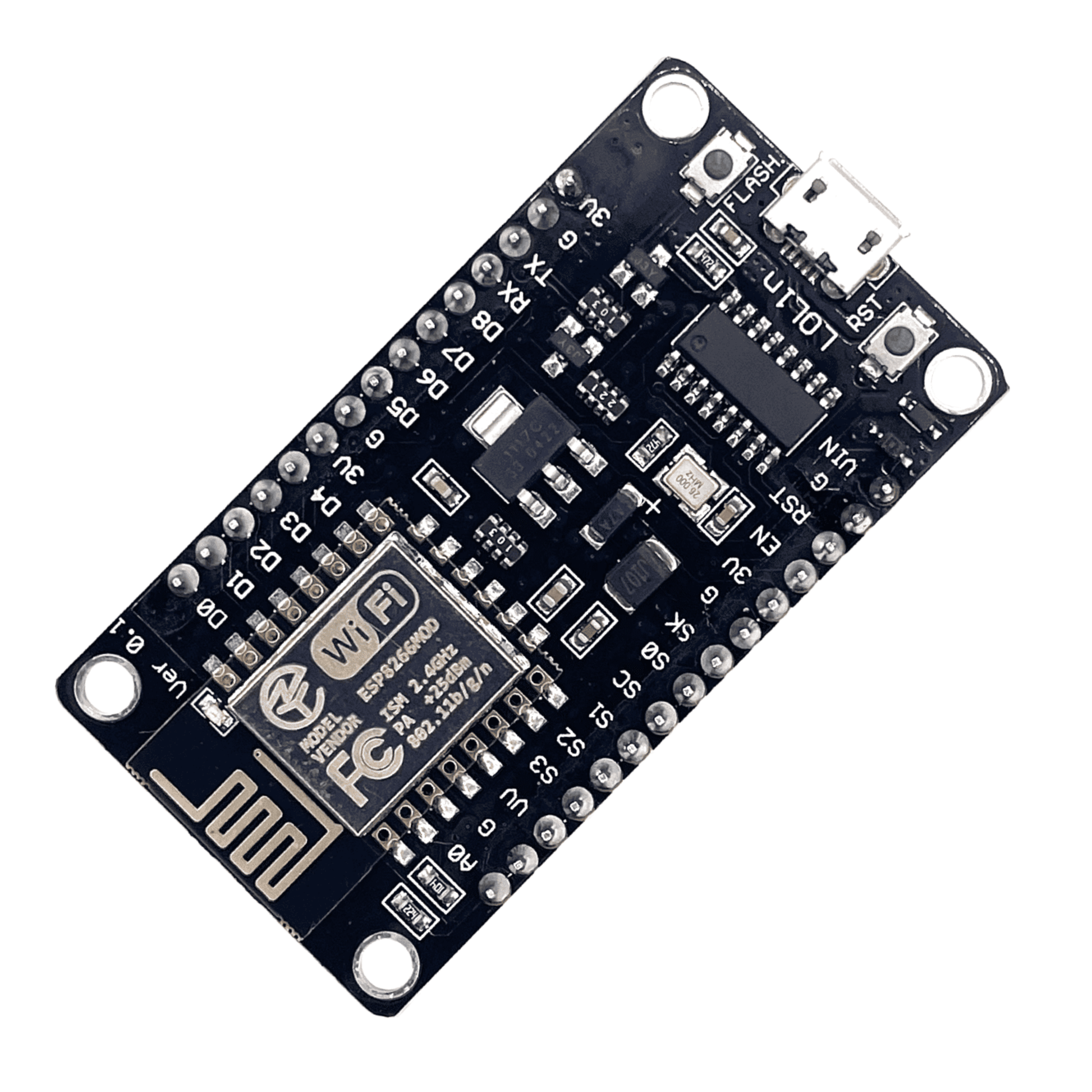

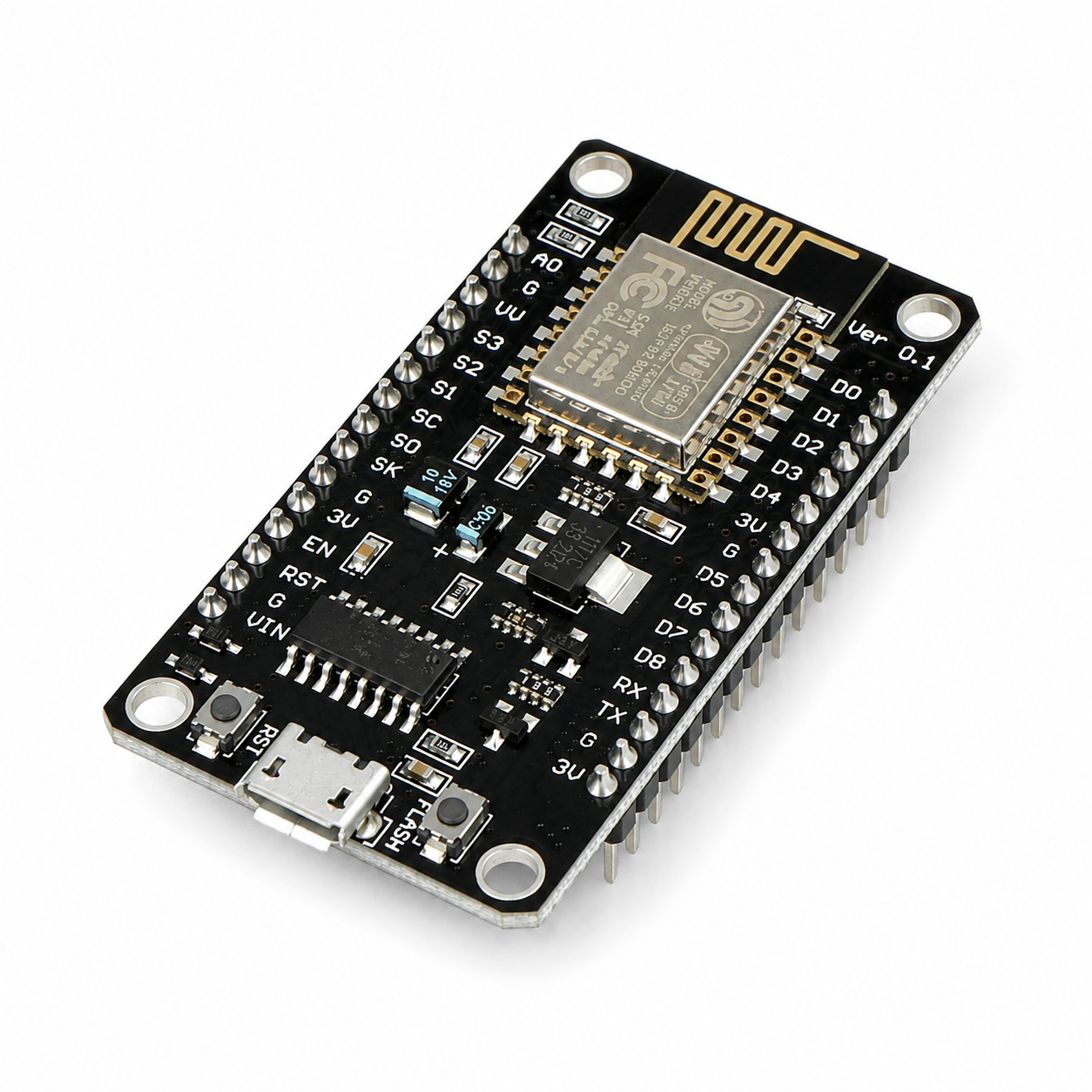

Das NodeMCU V3 ist das klassische ESP8266-Entwicklungsboard: ESP-12-Modul mit 80 MHz, 4 MB Flash und WLAN 2,4 GHz, dazu CH340-USB-Wandler, Spannungsregler, Reset- und Flash-Taster auf einer breadboardtauglichen Platine.
Es ist nach wie vor der günstigste sinnvolle Einstieg ins WLAN-Basteln: Temperatur-Logger, Steckdosenschalter, MQTT-Sensorknoten oder ein kleiner Webserver laufen darauf ohne Weiteres. Programmiert wird über die Arduino IDE, ESPHome, MicroPython oder Lua – für kaum ein Board gibt es mehr fertige Beispiele im Netz.
Gut zu wissen: Die aufgedruckten D-Nummern entsprechen nicht den GPIO-Nummern – D1 ist GPIO5, D2 ist GPIO4. Verwende im Sketch die Konstanten D1, D2 und so weiter, dann stimmt die Zuordnung automatisch. Es gibt nur einen Analogeingang (A0, 0–3,2 V), und das Board ist ein 3,3-V-System; 5 V gehören ausschließlich an Vin oder USB.
Highlights
- WiFi-Konnektivität
- Integriertes 2,4 GHz Modul (802.11 b/g/n) für kabellose Smart-Home-Anwendungen und IoT-Projekte.
- Plug & Play
- Einfache Programmierung über Micro-USB dank des stabilen CH340 USB-zu-Seriell-Chips.
- Vielseitige Software
- Volle Unterstützung für Arduino IDE, Lua-Skripte, MicroPython, ESPHome und Tasmota.
- Schnittstellen
- 11 herausgeführte GPIO-Pins (D0–D8, RX, TX) mit PWM, I2C, SPI und 1-Wire Support.
- Analoger Eingang
- Ein ADC-Pin (A0) zur Messung analoger Spannungen – ideal für Feuchtigkeits- oder Lichtsensoren.
- Design
- Robustes V3-Layout (LoLin), optimiert für mechanische Stabilität in Prototypen.
- Speicherkapazität
- Großzügige 4 MB Flash-Speicher für umfangreiche Skripte, Webserver und lokale Datenlogs.
- Spannungsversorgung
- Speisung via USB (5V) oder über den Vin-Pin. Empfohlen sind dort 5V – höhere Spannungen verheizt der lineare Regler als Wärme.
- Prozessorleistung
- Leistungsstarker 32-Bit Kern mit 80 MHz Taktfrequenz, bei Bedarf auf 160 MHz übertaktbar.
- Gut zu wissen
- Die D-Nummerierung auf der Platine entspricht nicht den GPIO-Nummern – in ESPHome immer die GPIO-Nummer angeben.
- Community & Support
- Riesige Open-Source-Community mit unzähligen Bibliotheken für eine schnelle Projektumsetzung.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
UNSERE VERSPRECHEN
- Versand ab 20€ kostenfrei
- 30-tägiges Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 17 Pins
ESP8266 NodeMCU V3 Lua WiFi Board - CH340 USB-Chip - Arduino & IoT kompatibel - Entwicklungsboard für Smart Home
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | VIN |
5-V-Einspeisung | Versorgung | 5 V DC | Alternative Versorgung ohne USB. |
| 2 | 3V3 |
3,3-V-Ausgang | Versorgung | 3,3 V DC | Mehrfach vorhanden, Versorgung für Sensoren. |
| 3 | GND |
Masse | Masse | 0 V | Mehrfach vorhanden. |
| 4 | EN |
Chip Enable | Digital | 3,3 V | LOW schaltet den Chip ab. |
| 5 | RST |
Reset | Digital | aktiv LOW | Auf GND ziehen für Neustart. |
| 6 | A0 |
Analogeingang | Analog | 0–3,2 V | Einziger ADC; auf dem Board bereits mit Spannungsteiler beschaltet. |
| 7 | D0 (GPIO16) |
Digital I/O / Wake | Digital | 3,3 V | Kein PWM, kein Interrupt; für Deep-Sleep mit RST verbinden. |
| 8 | D1 (GPIO5) |
Digital I/O / I2C SCL | I²C | 3,3 V | Standard-SCL. |
| 9 | D2 (GPIO4) |
Digital I/O / I2C SDA | I²C | 3,3 V | Standard-SDA. |
| 10 | D3 (GPIO0) |
Digital I/O / Flash-Taster | Digital | 3,3 V | Strapping-Pin, beim Boot HIGH. |
| 11 | D4 (GPIO2) |
Digital I/O / Onboard-LED | Digital | 3,3 V | Strapping-Pin, beim Boot HIGH; LED invertiert. |
| 12 | D5 (GPIO14) |
SPI SCK | SPI | 3,3 V | Hardware-SPI-Takt. |
| 13 | D6 (GPIO12) |
SPI MISO | SPI | 3,3 V | SPI-Dateneingang. |
| 14 | D7 (GPIO13) |
SPI MOSI | SPI | 3,3 V | SPI-Datenausgang. |
| 15 | D8 (GPIO15) |
SPI CS | SPI | 3,3 V | Strapping-Pin, beim Boot LOW – keinen Pull-up anschließen. |
| 16 | RX (GPIO3) / TX (GPIO1) |
UART0 | UART | 3,3 V | Serielle Schnittstelle, wird vom USB-Adapter mitbenutzt. |
| 17 | SD0–SD3, CMD, CLK |
SPI-Flash-Interface | Nicht belegt | 3,3 V | Intern mit dem Flash verbunden – nicht verwenden. |
