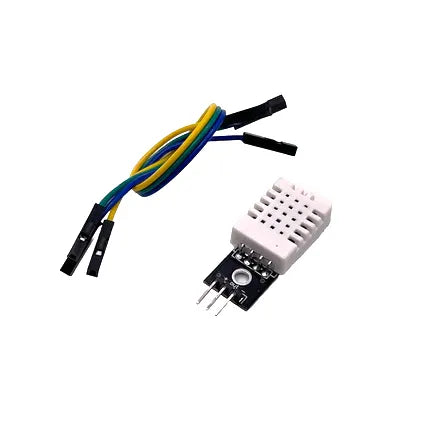

AM2302 (DHT22) Temperatur- & Feuchtesensor
AM2302 (DHT22) Temperatur- & Feuchtesensor
- Temperatur
- Luftfeuchte
- digital
Verfügbarkeit für Abholungen konnte nicht geladen werden
Mit Schnellstart-Guide als PDF · Ansehen → (öffnet in neuem Tab)
Beschreibung
Der AM2302 – meist DHT22 genannt – misst Temperatur und Luftfeuchtigkeit in einem Bauteil und gibt beide Werte digital aus: −40 bis +80 °C mit ±0,5 °C und 0 bis 100 % relative Feuchte mit ±2 bis 5 %. Kalibrierung und Umrechnung erledigt der Sensor selbst, du liest über eine einzige Datenleitung fertige Messwerte ein.

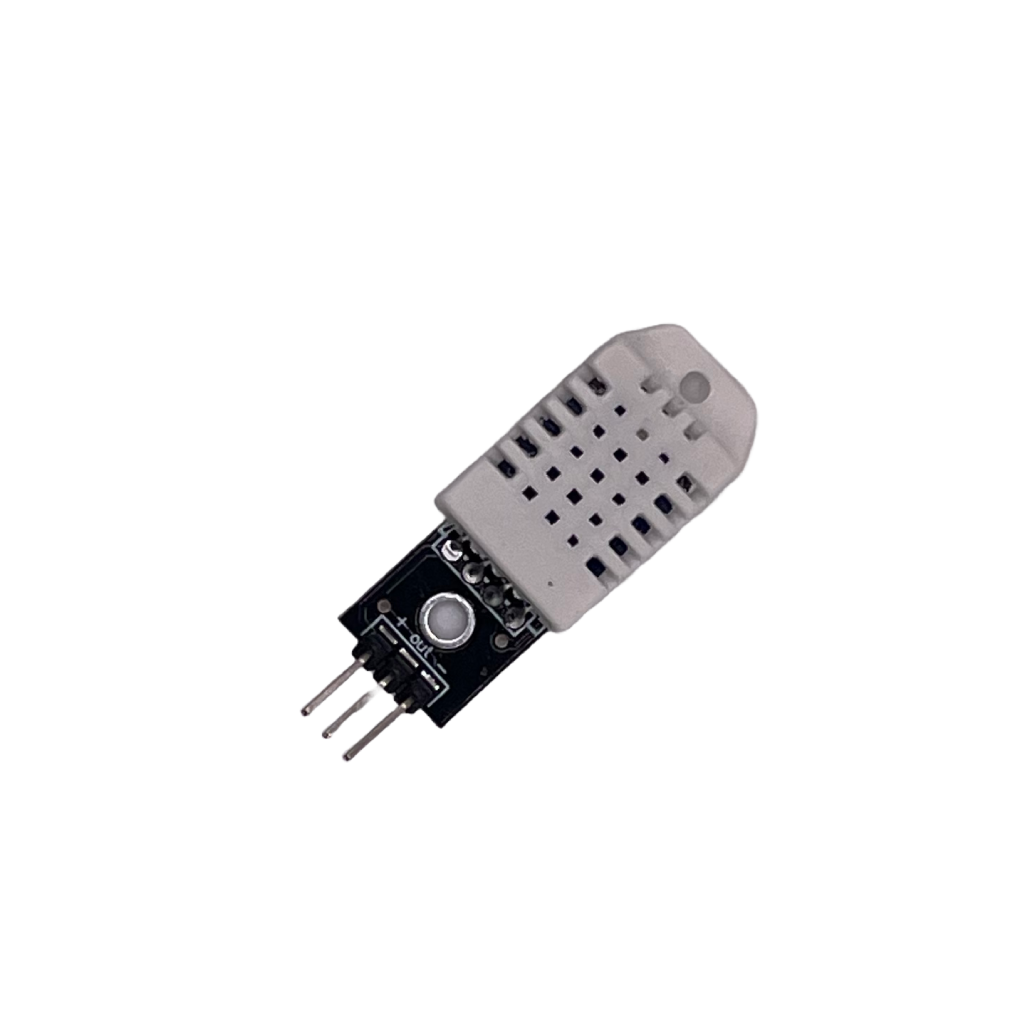

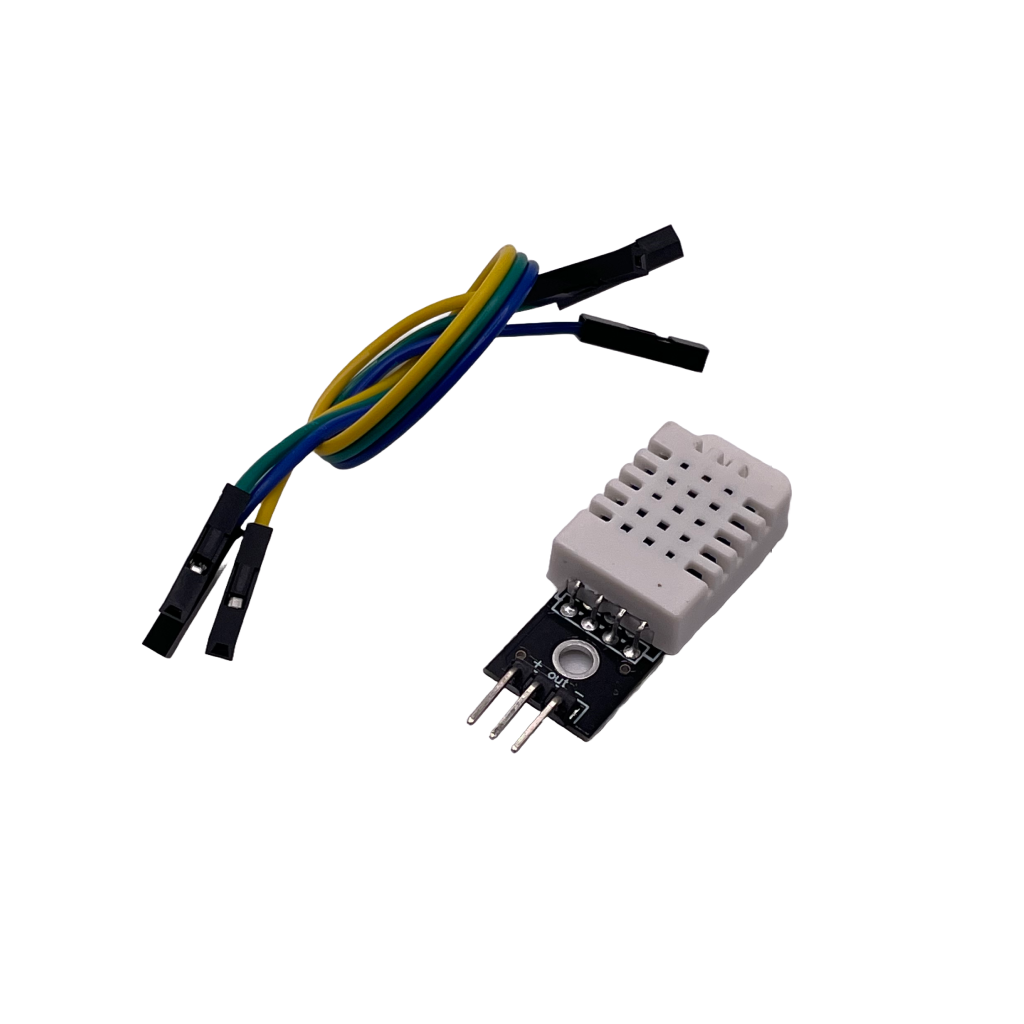

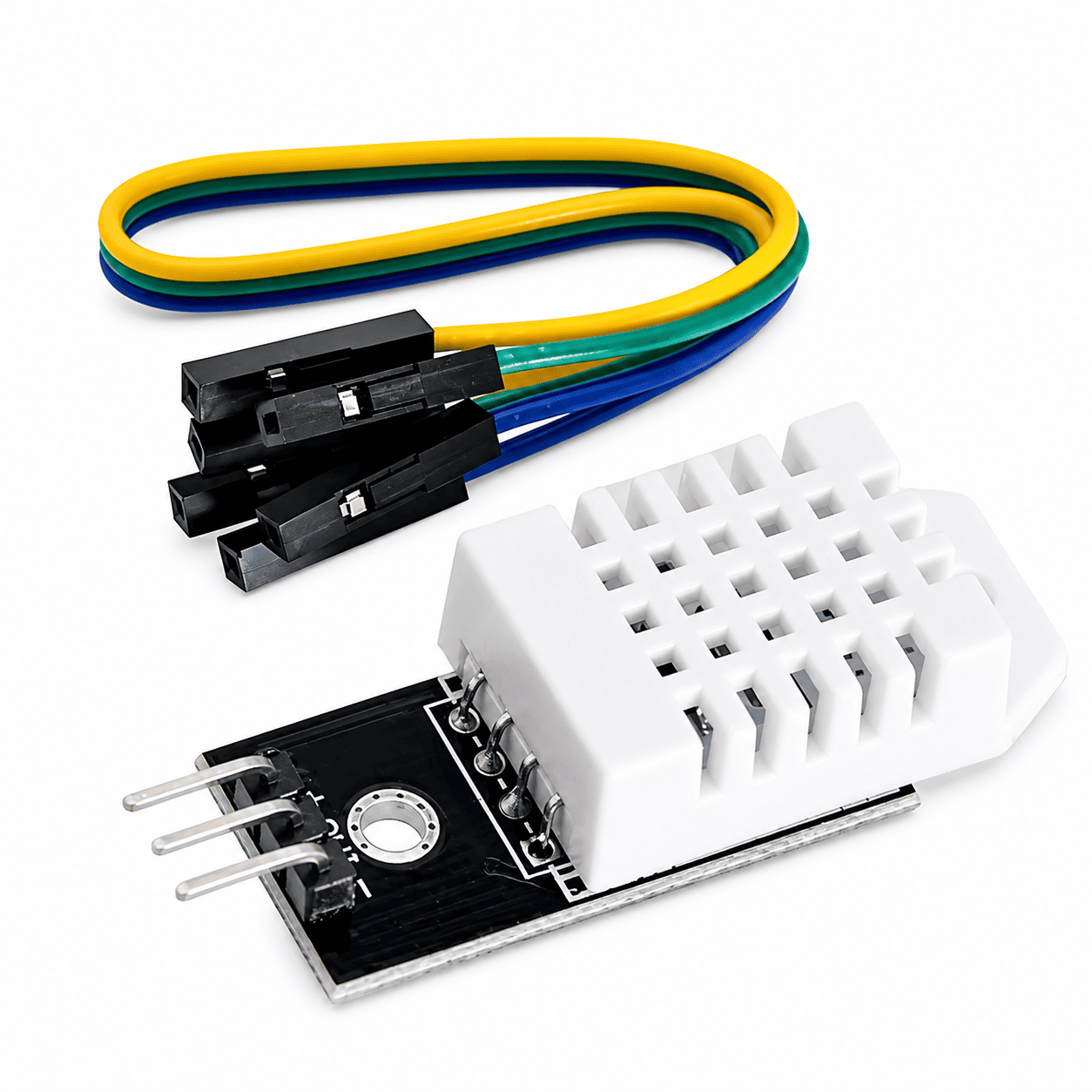

Angeschlossen wird er an 3,3 bis 5,5 V, läuft also am Arduino UNO genauso wie am ESP32 oder Raspberry Pi Pico. Der Sensor sitzt auf einem Breakout-Board mit 3-poliger Stiftleiste (+ / OUT / −); der nötige Pull-up-Widerstand zwischen Datenleitung und VCC ist dort bereits bestückt – du brauchst keinen externen Widerstand. Typische Einsatzfälle: Wetterstation, Gewächshaus- und Kellerüberwachung, Lüftungssteuerung oder Schimmelprävention über den Taupunkt.
Gut zu wissen: Der DHT22 liefert etwa alle zwei Sekunden einen neuen Wert – für schnelle Regelkreise ist er zu träge, für Raum- und Umweltklima genau richtig. Gegen Spritzwasser ist er nicht geschützt.
Highlights
- Präzision
- Hohe Genauigkeit mit ±0.5°C bei der Temperatur und ±2% RH bei der Luftfeuchtigkeit.
- Messbereiche
- Breiter Einsatzbereich von -40°C bis 80°C und 0% bis 100% relative Luftfeuchtigkeit.
- Spannungsversorgung
- 3,3V bis 5,5V DC – läuft direkt an Arduino, ESP32, ESP8266 und Raspberry Pi.
- Schnittstelle
- Digitaler bidirektionaler Single-Bus zur einfachen Ansteuerung über nur einen GPIO-Pin.
- Pull-up integriert
- Der nötige Pull-up-Widerstand sitzt bereits auf der Trägerplatine – kein externer Widerstand erforderlich.
- Kalibrierung
- Werkseitig kalibriert mit intern gespeicherten Korrekturwerten für sofortige, exakte Ergebnisse.
- Signalreichweite
- Unterstützt weite Kabelwege mit einer zuverlässigen Signalübertragung bis zu 20 Meter.
- Abtastrate
- Messintervall von 2 Sekunden ermöglicht eine stabile und kontinuierliche Datenaufzeichnung.
- Zuverlässigkeit
- Hervorragende Langzeitstabilität und hohe Resistenz gegenüber externen Störeinflüssen.
- Energieeffizienz
- Minimaler Stromverbrauch im Betrieb, prädestiniert für dauerhafte Überwachungslösungen.
Schnellstart-Guide
Treiber, Einrichtung und erstes Projekt – Schritt für Schritt erklärt.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachte vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten frag bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
Unsere Versprechen
- Gratis Versand ab 20 €
- 30 Tage Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 3 Pins
AM2302 (DHT22) Temperatur- & Feuchtesensor
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | + (VCC) |
Versorgungsspannung | Versorgung | 3,3–5,5 V DC | Versorgung des Sensors. |
| 2 | OUT / DATA |
Datenleitung (Single-Bus) | Digital | entspricht VCC | Bidirektionale Datenleitung; der nötige Pull-up-Widerstand ist auf der Trägerplatine bereits bestückt. |
| 3 | − (GND) |
Masse | Masse | 0 V | Gemeinsame Masse. |
