0.96 Zoll OLED Display Modul SSD1306 I2C 128x64 für Arduino - Weiß

Name: 0.96 Zoll OLED Display Modul SSD1306 I2C 128x64 für Arduino - Weiß
Brand: MAKEROO
SKU: MKR-0.96-OLED-015
Price: 2.49 EUR
Availability: InStock

Bewertungen ansehen

2,49€

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Beschreibung

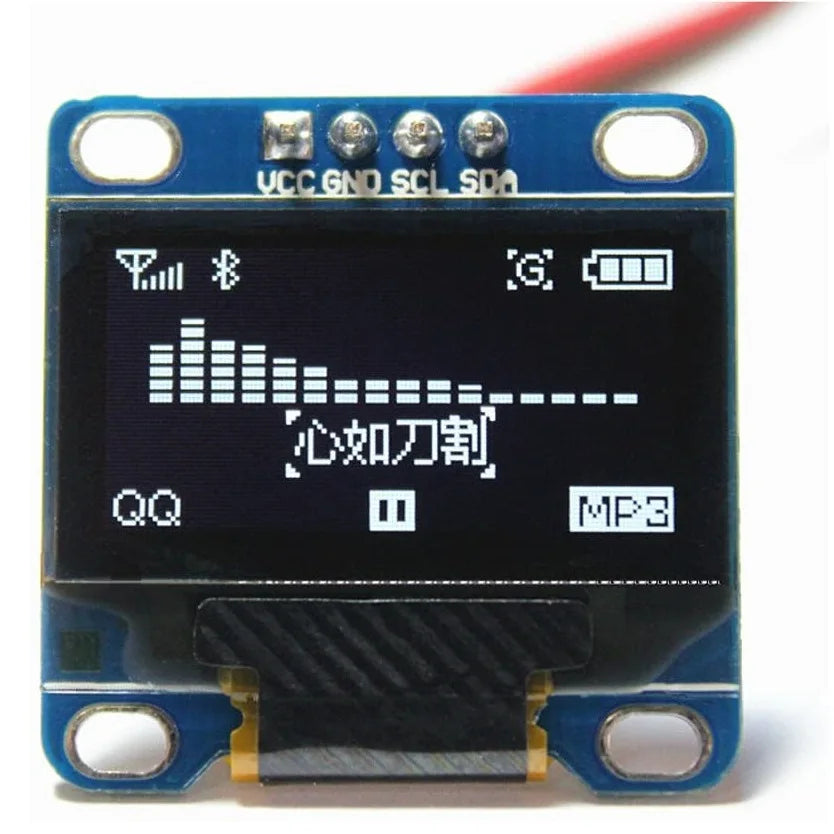

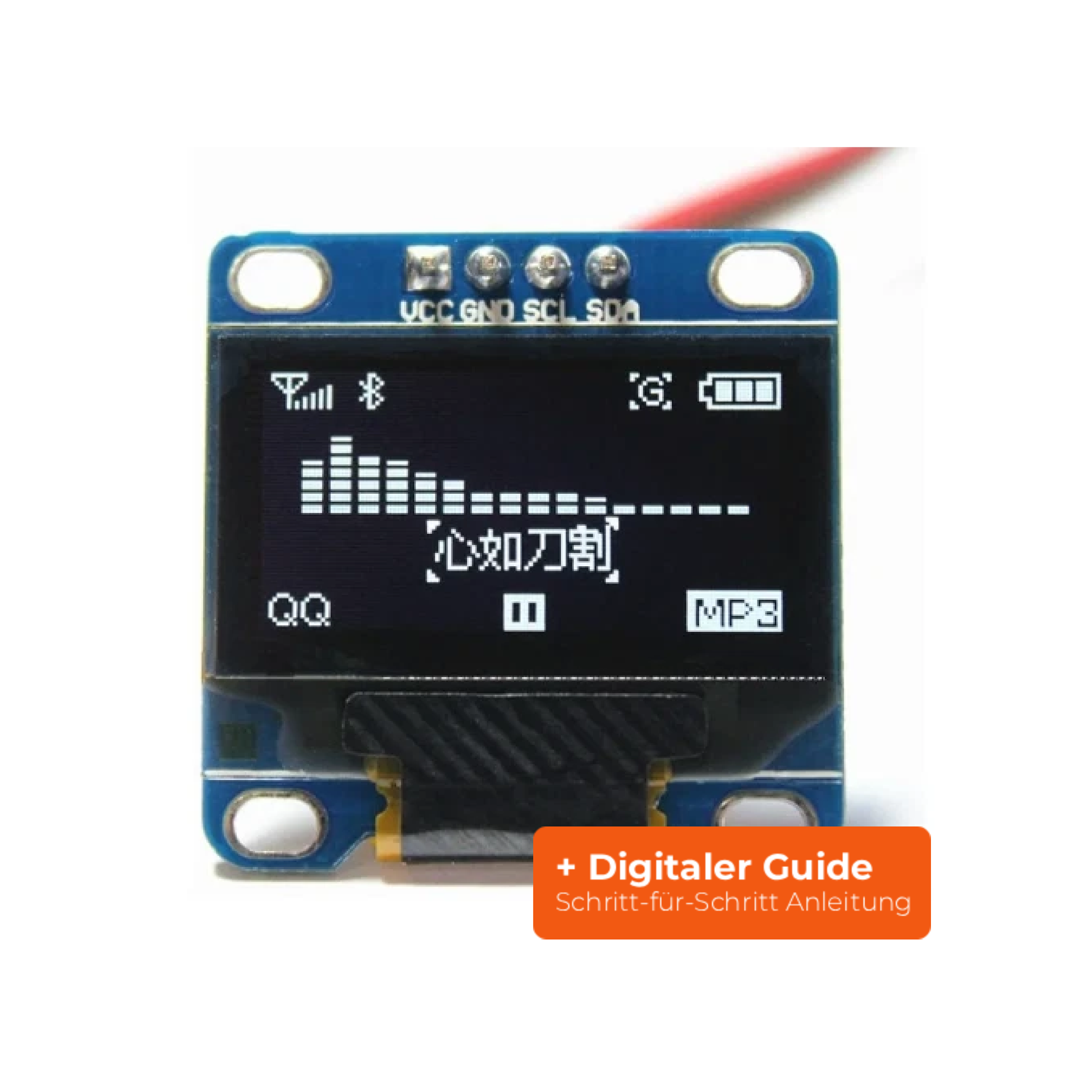

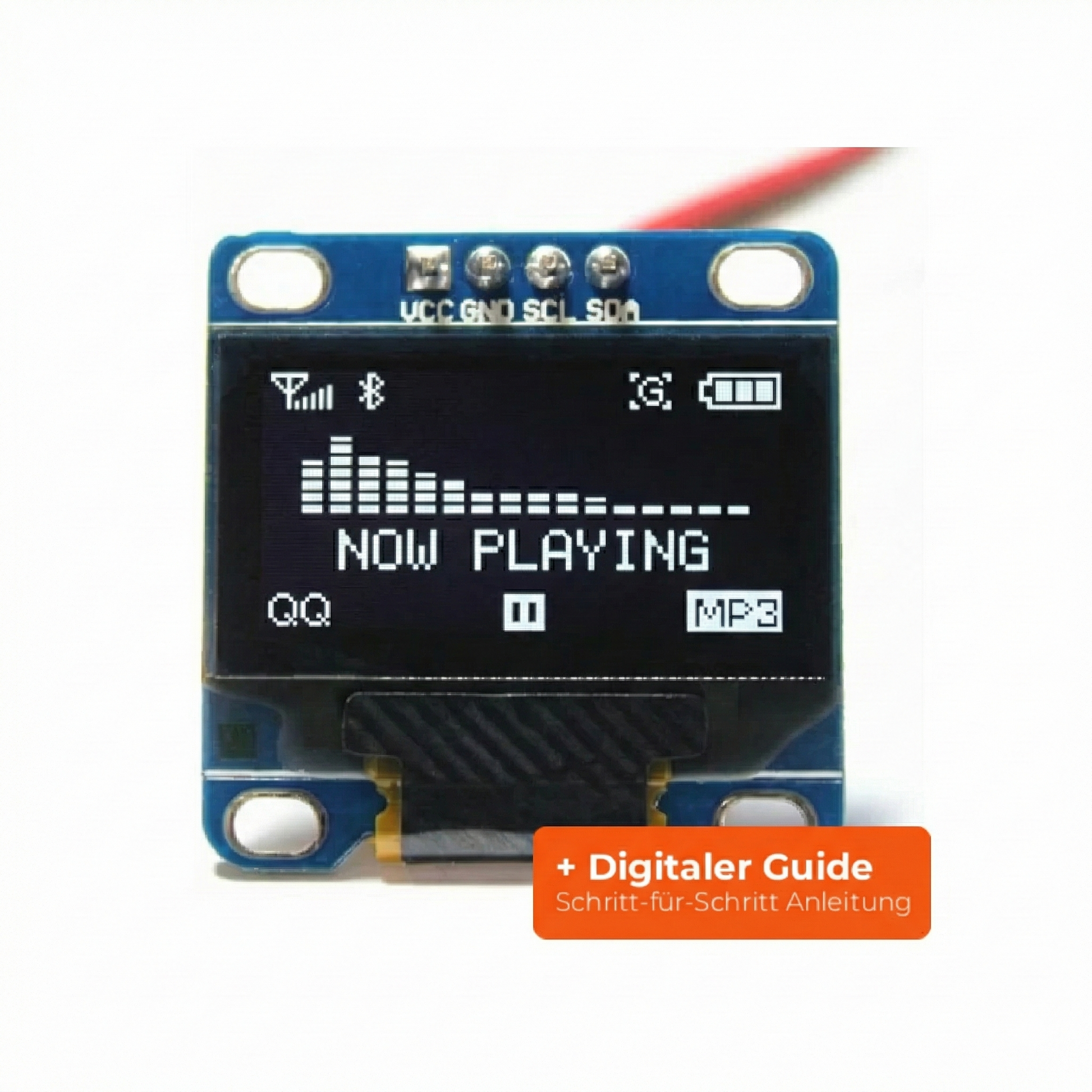

Das 0,96-Zoll-OLED mit SSD1306-Controller ist das Standarddisplay für Mikrocontroller-Projekte: 128 × 64 Pixel in Weiß, angeschlossen über I2C mit vier Leitungen (GND, VCC, SCL, SDA). Selbstleuchtende Pixel bedeuten hohen Kontrast ohne Hintergrundbeleuchtung und ein Bild, das auch aus flachem Winkel lesbar bleibt.

Mit 128 × 64 Pixeln bekommst du je nach Schriftgröße vier bis acht Zeilen unter – genug für Sensorwerte mit Beschriftung, kleine Menüs, Diagramme oder Symbole. Für praktisch jedes Board gibt es fertige Beispiele, am gebräuchlichsten über U8g2 oder die Adafruit-SSD1306-Bibliothek.

Gut zu wissen: Die Stiftleiste liegt lose bei und muss selbst eingelötet werden. Die Standard-I2C-Adresse ist 0x3C, der Betrieb ist an 3,3 V und 5 V möglich. Dieses Modul kann nur I2C – Varianten mit SPI haben eine andere Pinbelegung.

Highlights

Displaytechnologie: OLED (Weiß) – selbstleuchtende Pixel für maximalen Kontrast ohne Hintergrundbeleuchtung.
Auflösung: 128 x 64 Pixel sorgen für eine scharfe Darstellung von Texten, Symbolen und Grafiken.
Treiber-IC: Leistungsstarker SSD1306 Controller für flüssige Bildwiederholraten und hohe Kompatibilität.
Spannungsbereich: Flexibler Betrieb zwischen 3.3V und 5V DC, ideal für Arduino, ESP32 und Raspberry Pi.
Schnittstelle: I2C (IIC) über 4 Pins: GND, VCC, SCL, SDA – weitere Sensoren können parallel am selben Bus hängen.
I2C-Adresse: Werkseitig 0x3C. Bleibt das Display dunkel, hilft ein Scan des I2C-Busses.
Lieferzustand: Die Stiftleiste ist nicht vorgelötet und muss für den Anschluss selbst verlötet werden.
Blickwinkel: Extremer Betrachtungswinkel von über 160 Grad für perfekte Ablesbarkeit aus jeder Position.
Energieeffizienz: Sehr geringer Stromverbrauch, da nur die aktivierten Pixel Energie benötigen.
Abmessungen: Ultrakompaktes Modul (27 x 27 x 4 mm), perfekt für Wearables und handgehaltene Geräte.
Kompatibilität: Umfassende Unterstützung durch gängige Bibliotheken wie Adafruit_SSD1306 oder U8g2.

Lieferumfang

1 x 0.96 Zoll OLED Display Modul

1 x Plastikbox für sicheren Transport

Hinweis: Die Pins sind nicht vorgelötet.

Dateien

RoHS - Konformitätserklärung

Benutzerhandbuch

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

UNSERE VERSPRECHEN

Versand ab 20€ kostenfrei
30-tägiges Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`GND`	Masse	Masse	0 V	Gemeinsame Masse mit dem Mikrocontroller verbinden.
2	`VCC`	Versorgungsspannung	Versorgung	3,3–5 V DC	Versorgung des Moduls.
3	`SCL`	I2C Takt	I²C	3,3 V Logik	Taktleitung, an SCL/A5 (UNO) bzw. GPIO22 (ESP32).
4	`SDA`	I2C Daten	I²C	3,3 V Logik	Datenleitung, an SDA/A4 (UNO) bzw. GPIO21 (ESP32).
