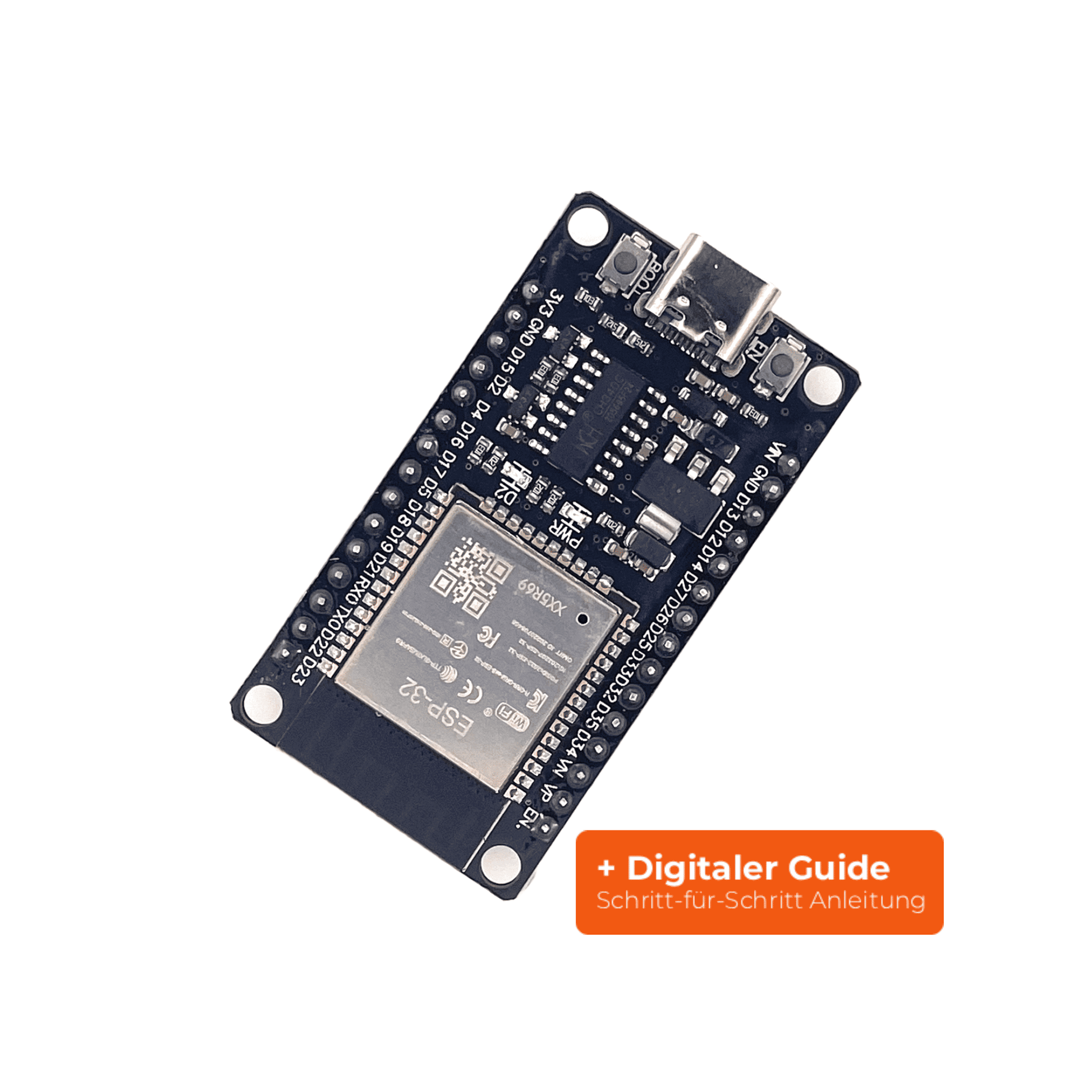

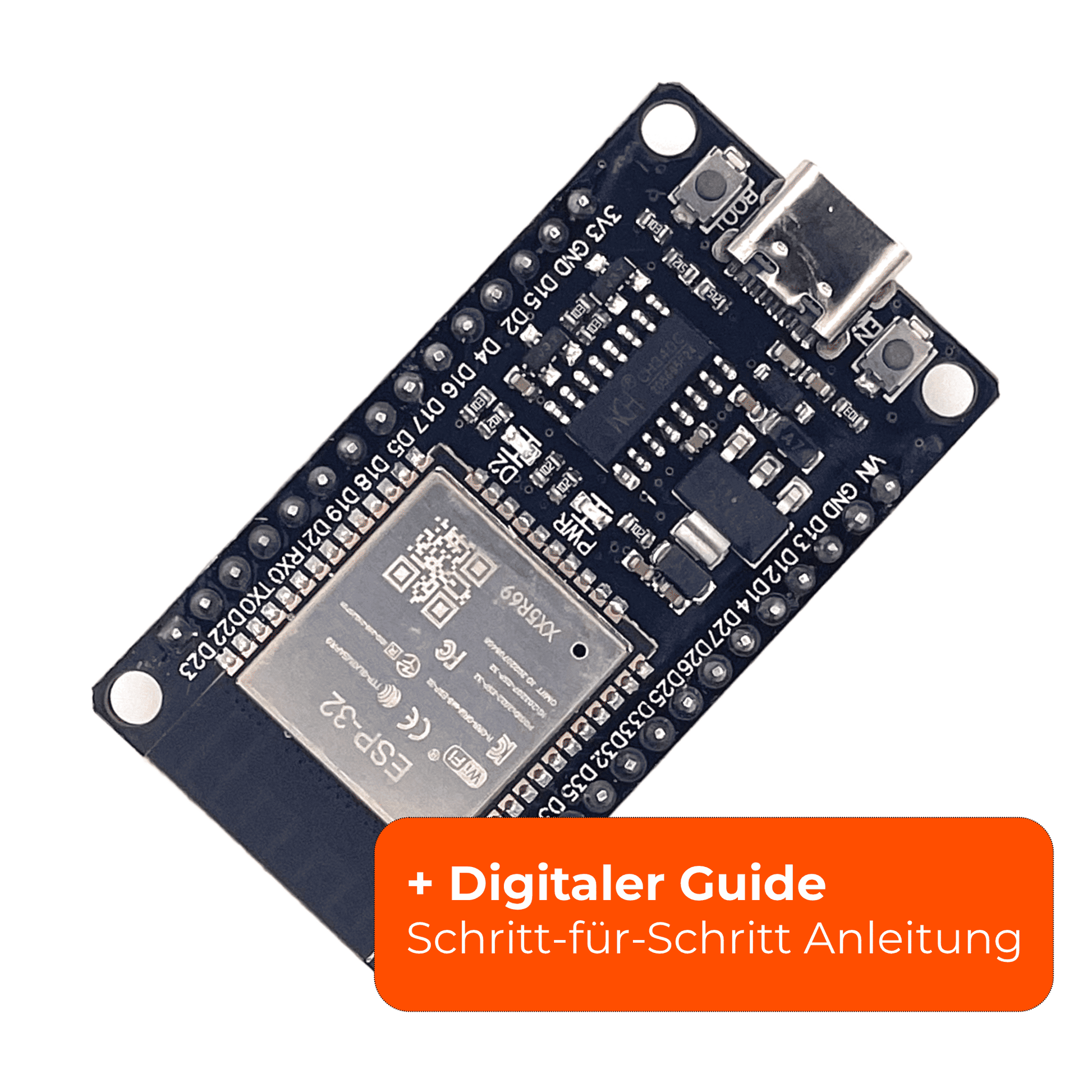

ESP32 WiFi Bluetooth Entwicklungsboard DEV KIT – USB-C kompatibel WROOM32
ESP32 WiFi Bluetooth Entwicklungsboard DEV KIT – USB-C kompatibel WROOM32
Verfügbarkeit für Abholungen konnte nicht geladen werden
Beschreibung
Das ESP32 DevKit ist ein Entwicklungsboard mit dem ESP32-WROOM-32 Modul: Dual-Core-Prozessor mit bis zu 240 MHz, 4 MB Flash, 520 kB SRAM sowie WLAN (2,4 GHz), Bluetooth Classic und BLE an Bord. Programmiert und versorgt wird es über USB-C, die 30 Pins im 2,54-mm-Raster stecken direkt aufs Breadboard.
Damit baust du vernetzte Projekte, die ein Arduino UNO nicht schafft: Sensordaten an MQTT oder Home Assistant senden, einen kleinen Webserver betreiben, Relais per Handy schalten oder batteriebetriebene Messknoten, die zwischen den Messungen in den Deep Sleep gehen. Die Programmierung läuft über Arduino IDE, PlatformIO, ESP-IDF oder MicroPython – Bibliotheken und Tutorials gibt es für praktisch jeden Sensor.
Gut zu wissen: Der 3V3-Pin ist ein Ausgang des Onboard-Reglers und darf nicht eingespeist werden; am VIN-Pin liegen 5 V an. Bei aktivem WLAN ist nur ADC1 (GPIO32–39) nutzbar.
Highlights
- Konnektivität
- WiFi (2,4 GHz) und Bluetooth Classic sowie BLE integriert – kabellose Verbindung zum Internet oder Smartphone möglich.
- Prozessor
- Dual-Core Xtensa LX6 mit bis zu 240 MHz und hoher Energieeffizienz – ideal für batteriebetriebene Projekte.
- Layout
- 30-Pin Breakout (2 × 15 Pins, 2,54 mm) – passt auf Steckboards, lässt aber nur eine schmale Reihe frei.
- Anschluss
- USB-C – moderne und bequeme Schnittstelle für Stromversorgung und Programmierung.
- Stromversorgung
- Über USB-C oder 5 V am VIN-Pin. Der 3V3-Pin ist ein Ausgang des Onboard-Reglers und darf nicht eingespeist werden.
- Entwicklungsumgebung
- Voll kompatibel mit Arduino – einfache Programmierung dank zahlreicher Tutorials und Bibliotheken.
- Low Power Management
- Unterstützt Deep-Sleep-Modi für minimalen Stromverbrauch in autarken Sensor-Anwendungen.
- Schnittstellen
- Vielseitige I/O-Pins (I2C, SPI, UART, ADC, PWM, Touch) zum einfachen Anschluss von Sensoren und Displays.
- Analogeingänge
- Zwei ADC-Blöcke: ADC1 (GPIO32–39) ist immer nutzbar, ADC2 steht bei aktivem WLAN nicht zur Verfügung.
- Speicher
- 4 MB Flash und 520 kB SRAM – genug für umfangreiche Sketche inklusive Webserver.
- Sicherheit
- Integrierte Hardware-Beschleunigung für Verschlüsselung (z.B. AES, SHA-2) für sichere IoT-Lösungen.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
UNSERE VERSPRECHEN
- Versand ab 20€ kostenfrei
- 30-tägiges Rückgaberecht
- Lieferung in ca. 2–3 Tagen

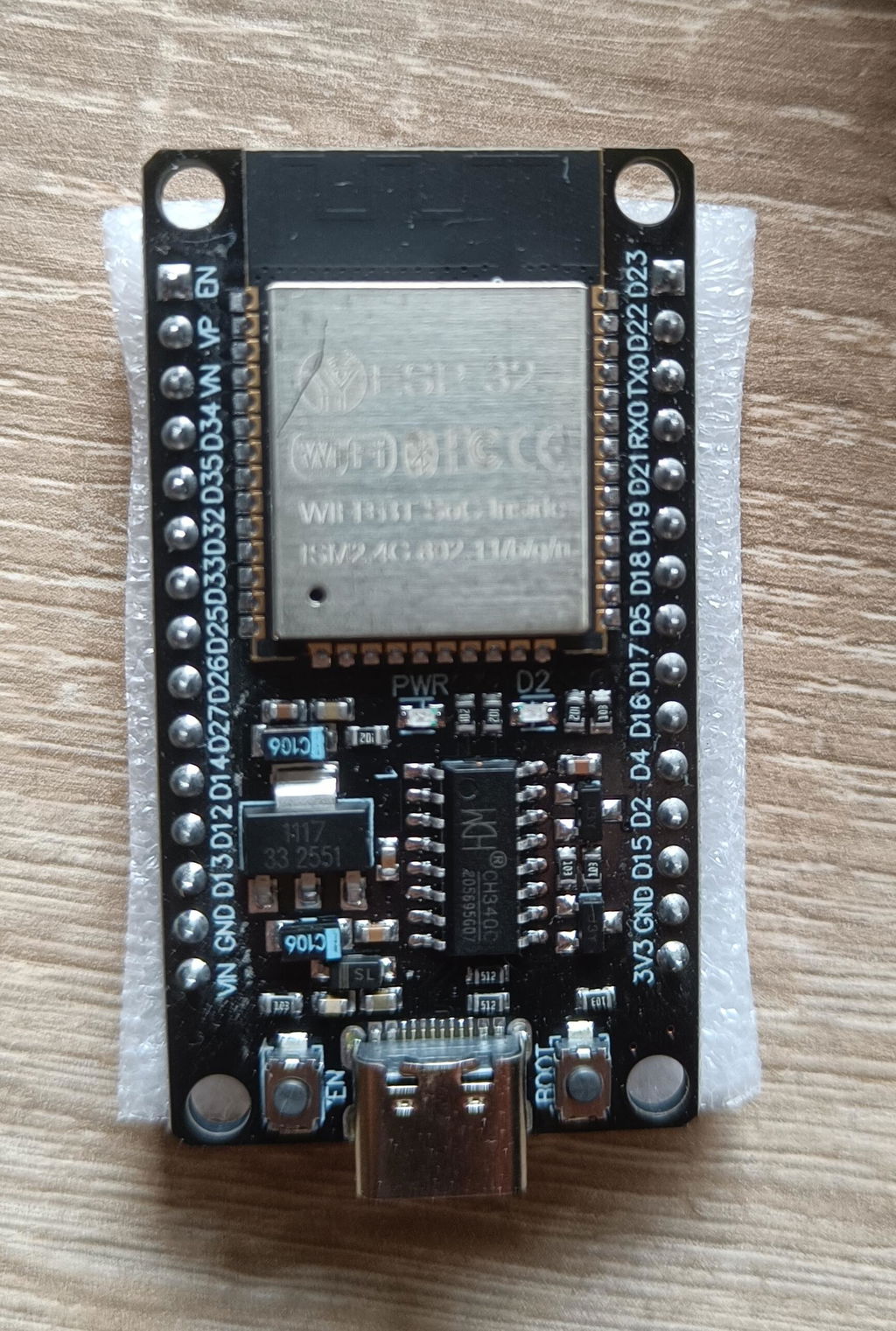

Pinout 30 Pins
ESP32 WiFi Bluetooth Entwicklungsboard DEV KIT – USB-C kompatibel WROOM32
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | EN |
Chip Enable / Reset | Digital | 3,3 V, aktiv LOW | Auf GND ziehen löst einen Reset aus. |
| 2 | VP (GPIO36) |
ADC1_CH0, nur Eingang | Analog | 0–3,3 V | Reiner Eingang, kein interner Pull-up, kein Ausgang. |
| 3 | VN (GPIO39) |
ADC1_CH3, nur Eingang | Analog | 0–3,3 V | Reiner Eingang, kein interner Pull-up. |
| 4 | D34 (GPIO34) |
ADC1_CH6, nur Eingang | Analog | 0–3,3 V | Reiner Eingang. |
| 5 | D35 (GPIO35) |
ADC1_CH7, nur Eingang | Analog | 0–3,3 V | Reiner Eingang. |
| 6 | D32 (GPIO32) |
GPIO / ADC1_CH4 / Touch9 | Analog | 3,3 V | Voll nutzbarer GPIO, analogfähig auch bei aktivem WLAN. |
| 7 | D33 (GPIO33) |
GPIO / ADC1_CH5 / Touch8 | Analog | 3,3 V | Voll nutzbarer GPIO, analogfähig auch bei aktivem WLAN. |
| 8 | D25 (GPIO25) |
GPIO / DAC1 | Analog | 0–3,3 V | Echter Analogausgang (8 Bit). |
| 9 | D26 (GPIO26) |
GPIO / DAC2 | Analog | 0–3,3 V | Echter Analogausgang (8 Bit). |
| 10 | D27 (GPIO27) |
GPIO / Touch7 | Digital | 3,3 V | Frei nutzbarer GPIO. |
| 11 | D14 (GPIO14) |
GPIO / HSPI SCK | Digital | 3,3 V | Gibt beim Boot einen PWM-Impuls aus. |
| 12 | D12 (GPIO12) |
GPIO / Strapping-Pin | Digital | 3,3 V | Muss beim Boot LOW sein – kein Pull-up anschließen. |
| 13 | D13 (GPIO13) |
GPIO | Digital | 3,3 V | Frei nutzbarer GPIO. |
| 14 | GND |
Masse | Masse | 0 V | Gemeinsame Masse. |
| 15 | VIN |
5-V-Einspeisung | Versorgung | 5 V DC | Versorgung des Onboard-Reglers, parallel zum USB-C-Port. |
| 16 | D23 (GPIO23) |
VSPI MOSI | SPI | 3,3 V | Standard-MOSI des ESP32. |
| 17 | D22 (GPIO22) |
I2C SCL (Standard) | I²C | 3,3 V | Voreingestellte SCL-Leitung in Arduino und ESPHome. |
| 18 | TX0 (GPIO1) |
UART0 Senden | UART | 3,3 V | Wird für USB-Programmierung und Serial Monitor benutzt. |
| 19 | RX0 (GPIO3) |
UART0 Empfang | UART | 3,3 V | Wird für USB-Programmierung und Serial Monitor benutzt. |
| 20 | D21 (GPIO21) |
I2C SDA (Standard) | I²C | 3,3 V | Voreingestellte SDA-Leitung. |
| 21 | D19 (GPIO19) |
VSPI MISO | SPI | 3,3 V | Standard-MISO des ESP32. |
| 22 | D18 (GPIO18) |
VSPI SCK | SPI | 3,3 V | Standard-SPI-Takt. |
| 23 | D5 (GPIO5) |
VSPI CS / Strapping-Pin | SPI | 3,3 V | Standard-Chip-Select; gibt beim Boot einen PWM-Impuls aus. |
| 24 | D17 (GPIO17) |
GPIO / UART2 TX | UART | 3,3 V | Frei nutzbar oder als zweite serielle Schnittstelle. |
| 25 | D16 (GPIO16) |
GPIO / UART2 RX | UART | 3,3 V | Frei nutzbar oder als zweite serielle Schnittstelle. |
| 26 | D4 (GPIO4) |
GPIO / ADC2 / Touch0 | Digital | 3,3 V | Frei nutzbarer GPIO. |
| 27 | D2 (GPIO2) |
GPIO / Onboard-LED / Strapping-Pin | Digital | 3,3 V | Mit der blauen Onboard-LED verbunden; beim Boot nicht auf HIGH ziehen. |
| 28 | D15 (GPIO15) |
GPIO / Strapping-Pin | Digital | 3,3 V | LOW beim Boot unterdrückt die Bootmeldungen. |
| 29 | GND |
Masse | Masse | 0 V | Gemeinsame Masse. |
| 30 | 3V3 |
3,3-V-Ausgang | Versorgung | 3,3 V DC | Ausgang des Onboard-Reglers für Sensoren. |
