DS3231 - Echtzeituhr AT24C32 Real Time Clock Modul (RTC) für Arduino, Raspberry PI
DS3231 - Echtzeituhr AT24C32 Real Time Clock Modul (RTC) für Arduino, Raspberry PI
Verfügbarkeit für Abholungen konnte nicht geladen werden
Beschreibung
Das DS3231 Echtzeituhr-Modul hält Datum und Uhrzeit auch ohne Stromversorgung des Mikrocontrollers. Der Unterschied zu einfachen RTCs steckt im Chip: Der DS3231 hat einen temperaturkompensierten Schwingquarz (TCXO) integriert und weicht dadurch typisch nur etwa zwei Minuten pro Jahr ab – ein DS1307 schafft leicht das Zehnfache an Abweichung.
Angebunden wird das Modul über I2C (Adresse 0x68). Auf der Platine sitzt zusätzlich ein AT24C32-EEPROM (0x57) mit 4 kB für eigene Daten, etwa Schaltzeiten oder Messreihen. Typische Projekte: Zeitschaltuhren, Datenlogger mit Zeitstempel, Wecker, Aquariensteuerungen und alles, was ohne Internetverbindung die richtige Zeit braucht.

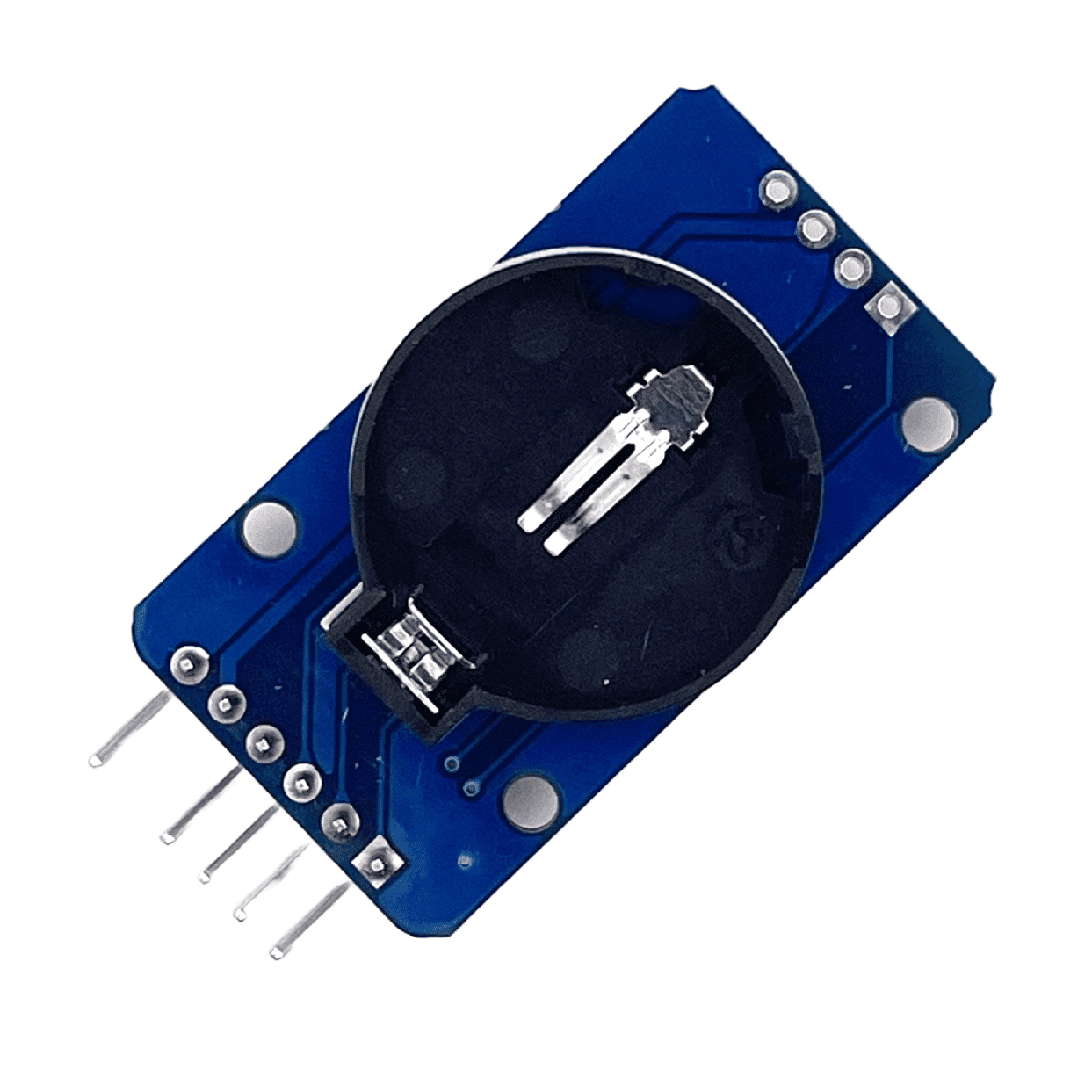

Gut zu wissen: Die Platine ist für wiederaufladbare LIR2032-Zellen ausgelegt. Legst du eine normale CR2032 ein, versucht die Ladeschaltung sie zu laden – in dem Fall die Diode oder den Ladewiderstand auf dem Modul auflöten, oder gleich eine LIR2032 verwenden.
Highlights
- Präzision
- Hochpräzise Zeitmessung dank integriertem, temperaturkompensiertem Quarzoszillator (TCXO).
- EEPROM-Speicher
- Zusätzlicher AT24C32 Speicherchip mit 32K Bit Kapazität zum dauerhaften Speichern von Benutzerdaten.
- Schnittstelle
- Einfache Anbindung über den I2C-Bus (SDA/SCL) – benötigt nur zwei Datenleitungen.
- Spannungsbereich
- Flexibler Betrieb mit 3,3V bis 5,5V DC, kompatibel mit fast allen gängigen Mikrocontrollern.
- Kalenderfunktionen
- Vollständige Erfassung von Sekunden, Minuten, Stunden, Tag, Datum, Monat und Jahr inklusive Schaltjahr-Korrektur.
- Batterie-Backup
- Integrierter Batteriehalter (für CR2032/LIR2032) garantiert unterbrechungsfreie Zeitmessung bei Stromausfall.
- Temperatursensor
- Integrierter digitaler Temperatursensor mit einer Genauigkeit von ±3°C für zusätzliche Umweltüberwachung.
- Alarmfunktionen
- Zwei programmierbare Alarme (Time-of-Day) zur Steuerung von zeitabhängigen Ereignissen.
- Energieverbrauch
- Extrem geringer Stromverbrauch im Ruhemodus, ideal für langlebige Batterie-Anwendungen.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
UNSERE VERSPRECHEN
- Versand ab 20€ kostenfrei
- 30-tägiges Rückgaberecht
- Lieferung in ca. 2–3 Tagen

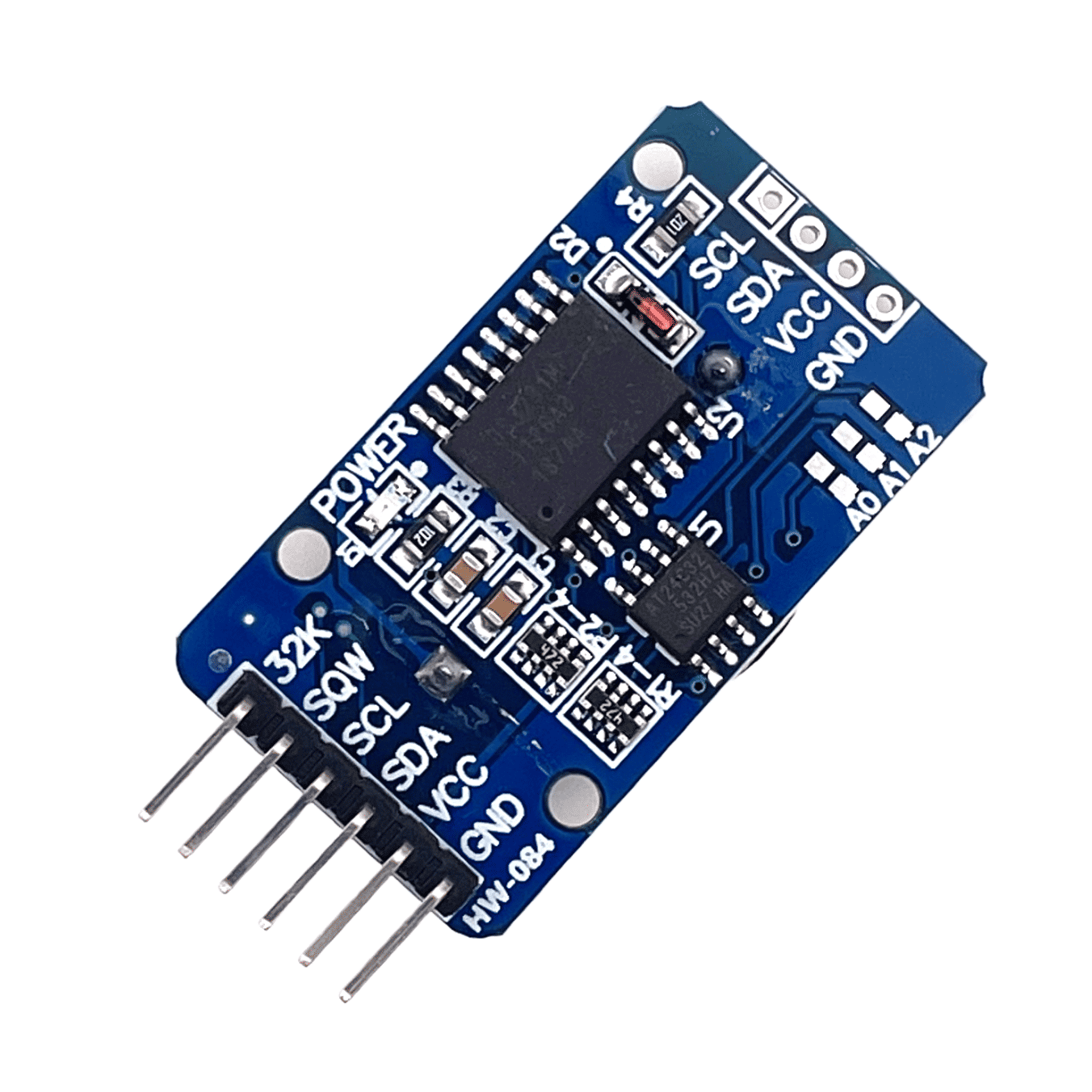

Pinout 6 Pins
DS3231 - Echtzeituhr AT24C32 Real Time Clock Modul (RTC) für Arduino, Raspberry PI
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | 32K |
32,768-kHz-Taktausgang | Ausgang | entspricht VCC | Präziser Referenztakt, meist unbenutzt (Open-Drain). |
| 2 | SQW |
Rechteck-/Alarmausgang | Ausgang | Open Drain | Programmierbarer Rechteckausgang oder Interrupt bei Alarm – Pull-up erforderlich. |
| 3 | SCL |
I2C Takt | I²C | 3,3 V / 5 V | Taktleitung, geteilt von RTC und EEPROM. |
| 4 | SDA |
I2C Daten | I²C | 3,3 V / 5 V | Datenleitung, geteilt von RTC und EEPROM. |
| 5 | VCC |
Versorgungsspannung | Versorgung | 3,3–5,5 V DC | Versorgung des Moduls. |
| 6 | GND |
Masse | Masse | 0 V | Gemeinsame Masse. |
