Beschreibung

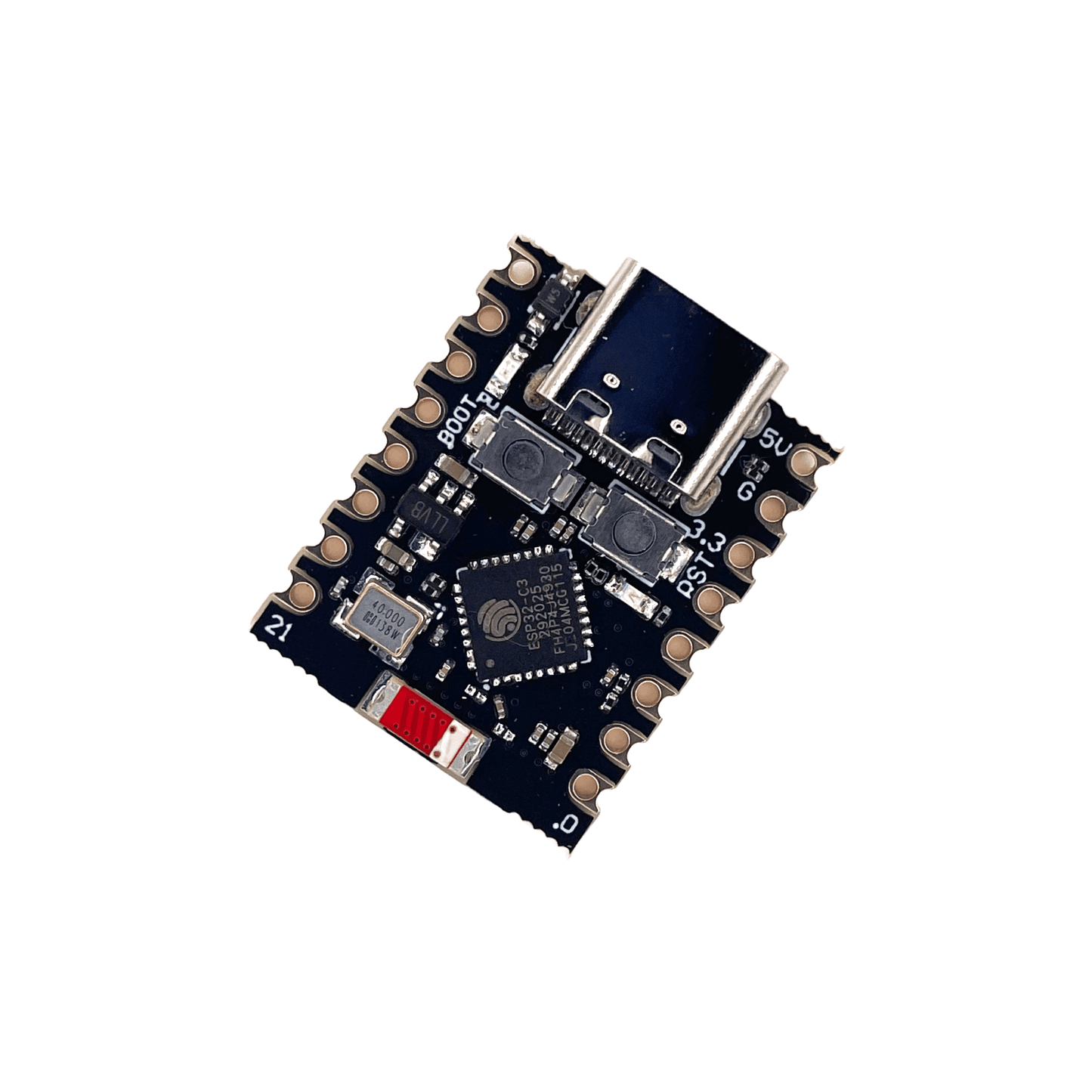

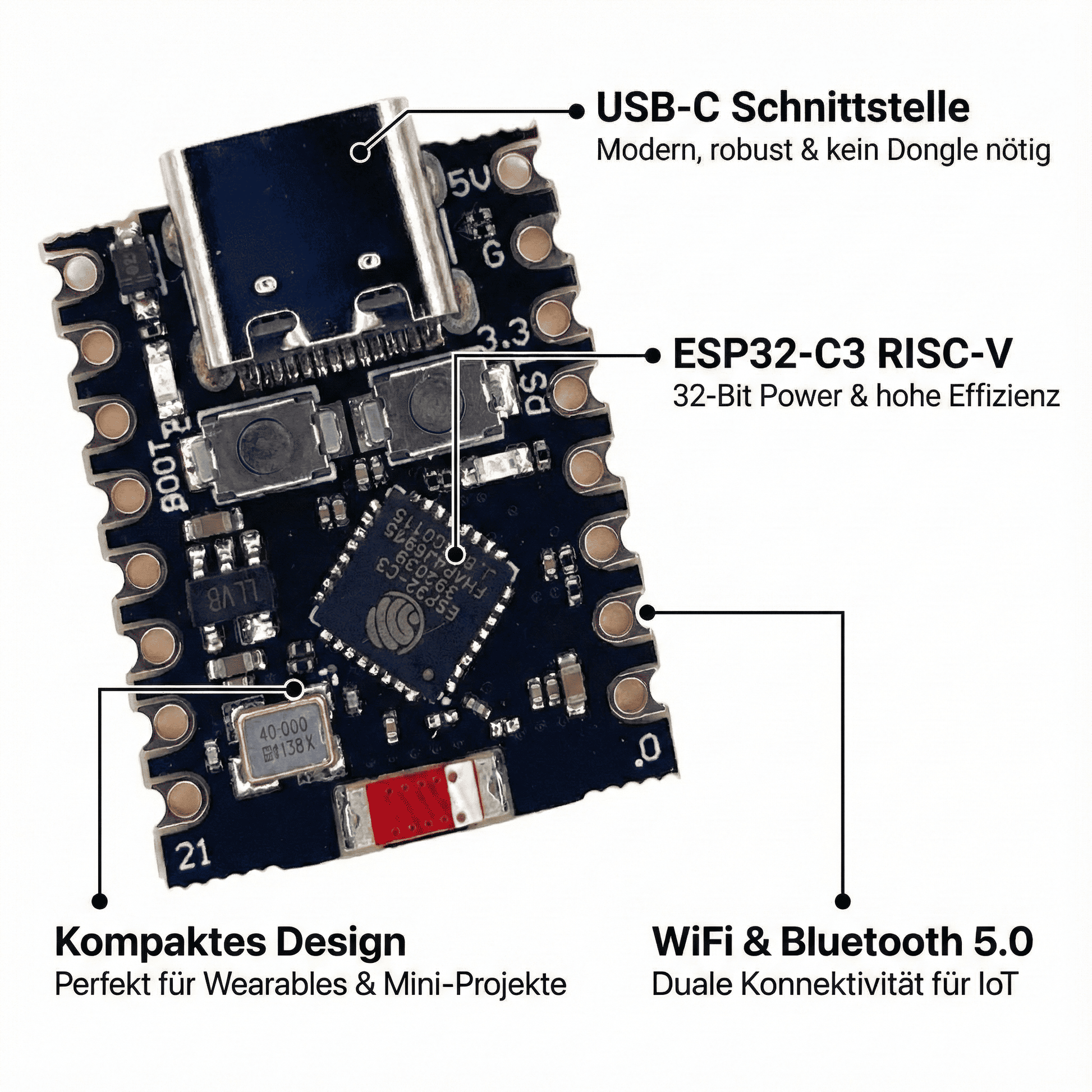

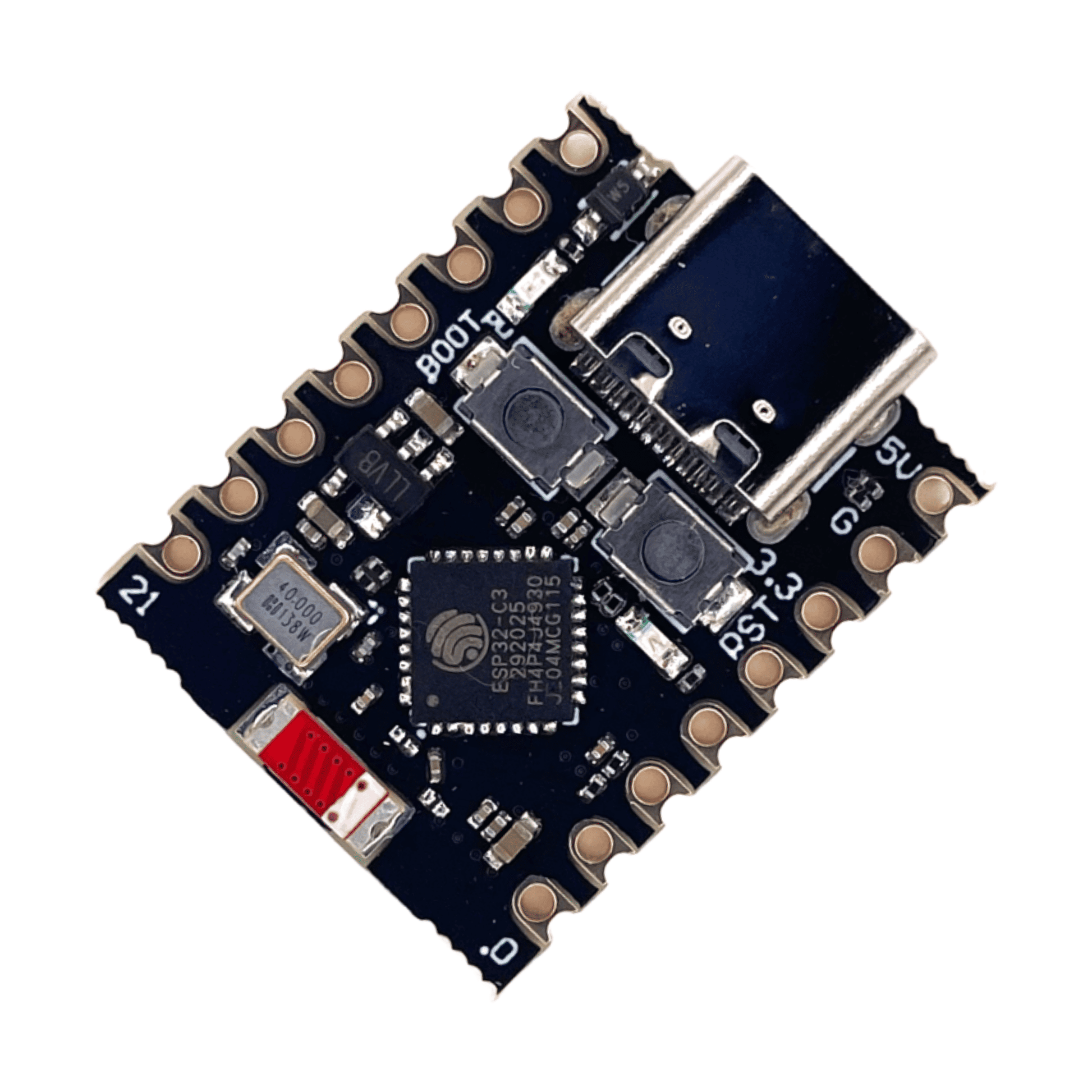

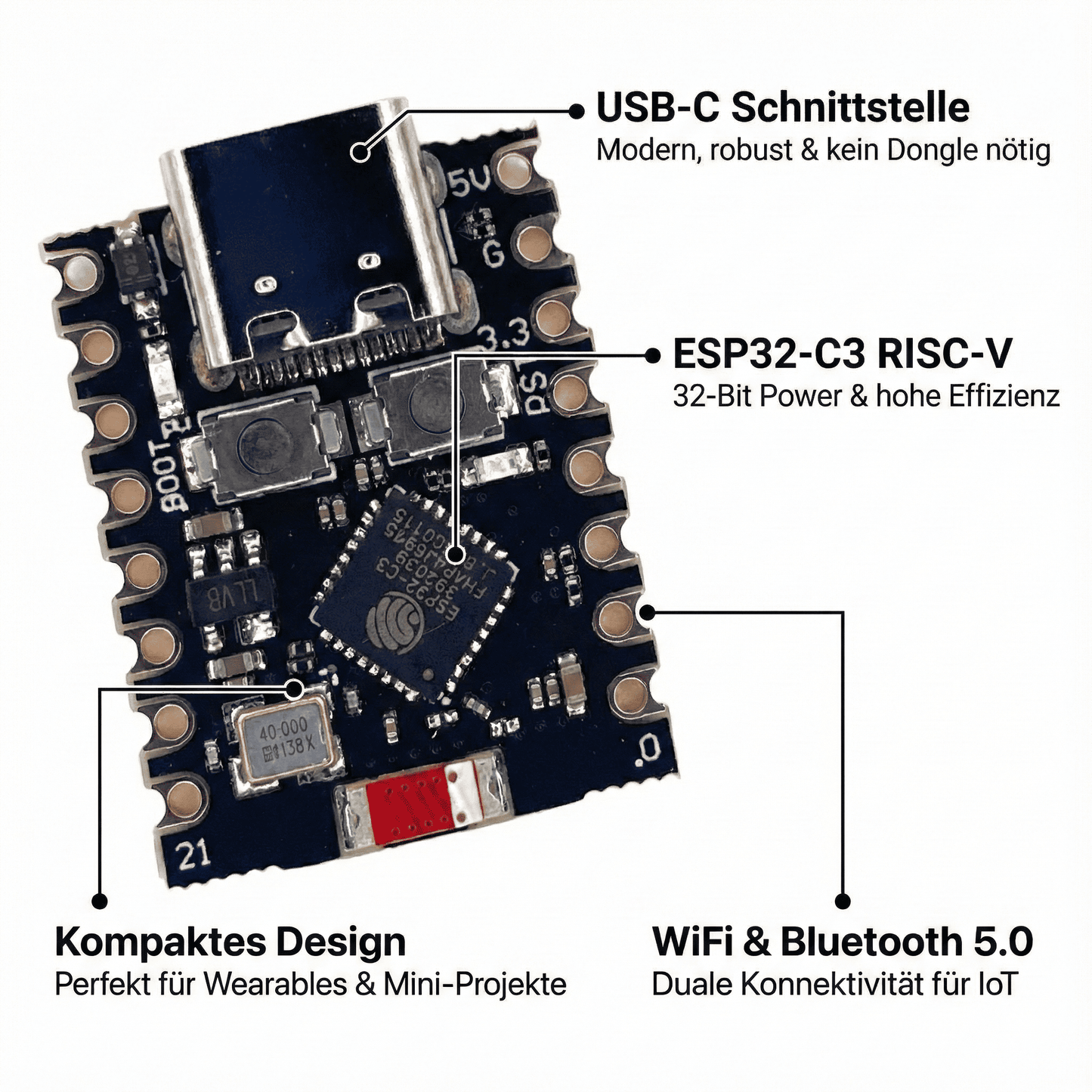

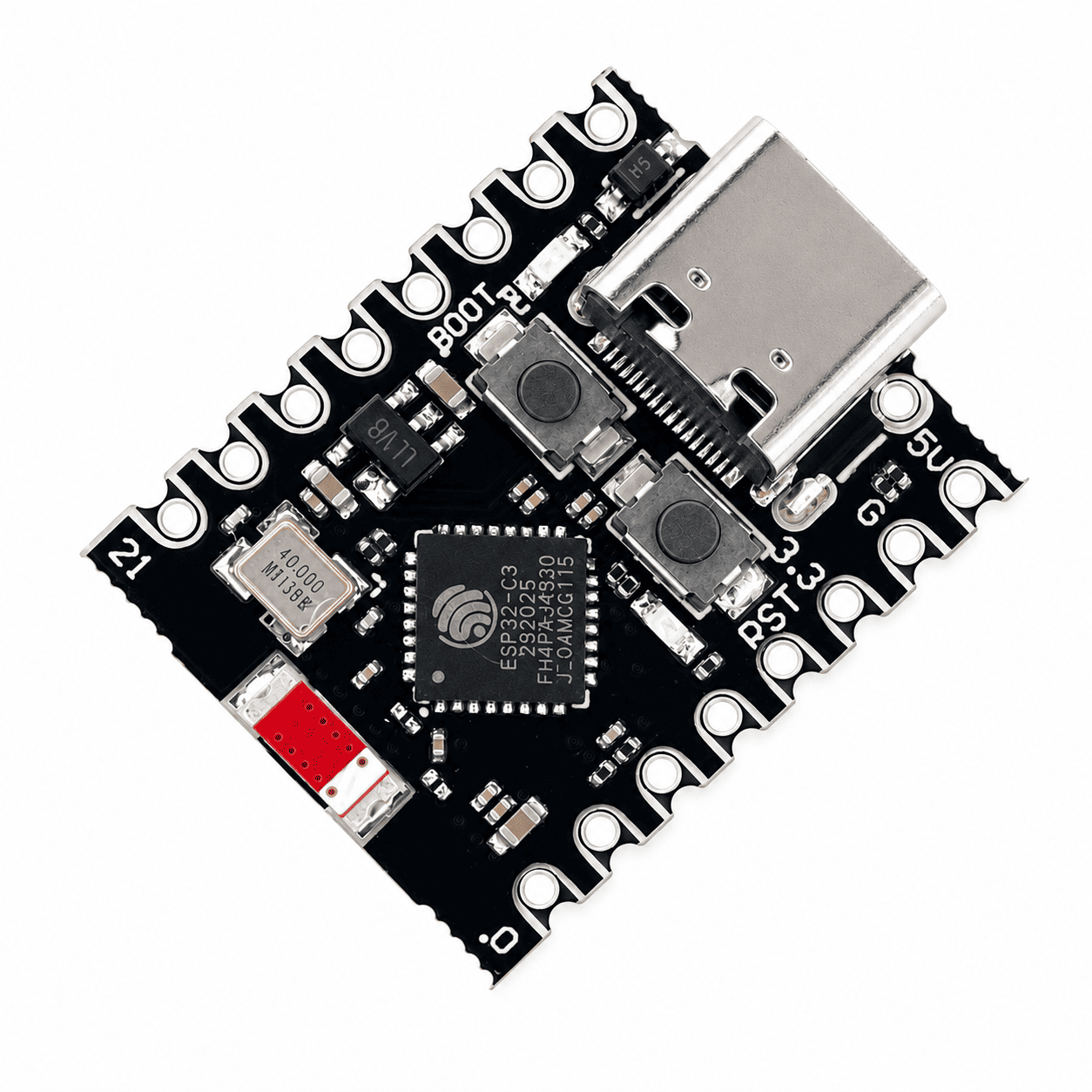

Der ESP32-C3 SuperMini ist ein daumennagelgroßes Entwicklungsboard mit RISC-V-Kern (bis 160 MHz), 4 MB Flash, 400 kB SRAM sowie WLAN 2,4 GHz und Bluetooth LE 5.0. Der USB-C-Anschluss geht direkt an den nativen USB des Chips – du brauchst keinen zusätzlichen Adapterchip und keine Treiberinstallation.
Mit rund 18 × 11 mm passt das Board dorthin, wo ein NodeMCU nicht mehr hinkommt: in Lichtschalter-Einbaudosen, Sensorgehäuse oder batteriebetriebene Melder. Programmiert wird über Arduino IDE, PlatformIO, ESPHome oder MicroPython; die herausgeführten Pins decken I2C, SPI, UART, PWM und mehrere ADC-Kanäle ab.
Gut zu wissen: Das Board arbeitet ausschließlich mit 3,3-V-Logik. Die Keramikantenne ist wegen der Baugröße schwächer als bei größeren ESP32-Boards – in Stahlbetonwänden oder Metallgehäusen solltest du die Reichweite vorher testen.
Highlights
- Konnektivität
- Integriertes Wi-Fi (2.4 GHz) und Bluetooth 5.0 (LE) für stabile kabellose IoT-Verbindungen.
- Prozessor
- Moderner RISC-V 32-Bit Single-Core mit 160 MHz – hocheffizient und zukunftssicher.
- Layout
- Kompaktes 16-Pin-Design, optimiert für den Einsatz auf Breadboards und in Miniatur-Gehäusen.
- Anschluss
- Zukunftssicherer USB-C Port für komfortable Stromversorgung und schnelle Programmierung.
- Entwicklungsumgebung
- Voll kompatibel mit Arduino IDE, ESPHome und MicroPython für einen flexiblen Projektstart.
- Speicherkapazität
- Ausgestattet mit 400 KB SRAM und 4 MB Flash für komplexe Applikationen und Datenlogging.
- Sicherheitsfeatures
- Integrierte Hardware-Beschleunigung für Verschlüsselung sowie Secure Boot für geschützte IoT-Systeme.
- Energieeffizienz
- Optimiert für Deep-Sleep-Modi, ideal für langlebige, batteriebetriebene Sensor-Knoten.
- Peripherie
- Vielseitige digitale und analoge Schnittstellen (ADC, PWM, I2C) trotz minimaler Stellfläche.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
Schnelle lieferung und ein Shop mit Datenblättern
Schnelle Lieferung, preisgünstig und perfekt und professionell verpackt!
Dieser Artikel soll der Erweiterung von kleinen Mikrocontroller-Projekten auf Arduino-Basis dienen.
Prompte Lieferung
Hat alles schnell und problemlos geklappt!
Alles bestens
Super Verkäufer!
Super kompakt und flexibel in der Anwendung
Great product at a great price. Exactly what I was looking for. Many thanks.
UNSERE VERSPRECHEN
- Versand ab 20€ kostenfrei
- 30-tägiges Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 16 Pins
ESP32-C3 Mini Development Board – Wi-Fi & Bluetooth LE 5.0 – kompatibel mit Arduino & ESPHome
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | 5V |
5-V-Ein-/Ausgang | Versorgung | 5 V DC | Direkt am USB-C-Bus – Einspeisung oder Abgriff. |
| 2 | GND |
Masse | Masse | 0 V | Gemeinsame Masse. |
| 3 | 3V3 |
3,3-V-Ausgang | Versorgung | 3,3 V DC | Ausgang des Onboard-Reglers. |
| 4 | GPIO4 / A4 |
GPIO / ADC | Analog | 3,3 V | Digital oder analog nutzbar. |
| 5 | GPIO3 / A3 |
GPIO / ADC | Analog | 3,3 V | Digital oder analog nutzbar. |
| 6 | GPIO2 / A2 |
GPIO / ADC | Analog | 3,3 V | Strapping-Pin, beim Boot nicht auf LOW ziehen. |
| 7 | GPIO1 / A1 |
GPIO / ADC | Analog | 3,3 V | Digital oder analog nutzbar. |
| 8 | GPIO0 / A0 |
GPIO / ADC | Analog | 3,3 V | Strapping-Pin (Boot-Modus). |
| 9 | GPIO5 |
GPIO / ADC2 | Digital | 3,3 V | Frei nutzbarer GPIO. |
| 10 | GPIO6 |
GPIO / SPI MISO | SPI | 3,3 V | Frei nutzbar, häufig als MISO belegt. |
| 11 | GPIO7 |
GPIO / SPI CS | SPI | 3,3 V | Frei nutzbar, häufig als CS belegt. |
| 12 | GPIO8 |
I2C SDA (Standard) / Onboard-LED | I²C | 3,3 V | Default-SDA, zugleich Strapping-Pin. |
| 13 | GPIO9 |
I2C SCL (Standard) / Boot | I²C | 3,3 V | Default-SCL, zugleich Boot-Taster-Pin. |
| 14 | GPIO10 |
GPIO | Digital | 3,3 V | Frei nutzbarer GPIO. |
| 15 | GPIO20 / RX |
UART0 RX | UART | 3,3 V | Serieller Empfang. |
| 16 | GPIO21 / TX |
UART0 TX | UART | 3,3 V | Serielles Senden. |
