2x HC-SR04 Ultraschallsensor – Präziser Entfernungs- und Abstandssensor

Name: 2x HC-SR04 Ultraschallsensor – Präziser Entfernungs- und Abstandssensor
Brand: MAKEROO
SKU: MKR-HC-SR04-2SET-022
Price: 1.99 EUR
Availability: InStock

1,99€

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Beschreibung

Der HC-SR04 misst Entfernungen per Ultraschall: Ein 40-kHz-Impuls wird ausgesendet, der Sensor misst die Laufzeit des Echos. Nutzbar von etwa 2 cm bis 4 Metern mit rund 3 mm Auflösung. Die Ansteuerung ist denkbar einfach – ein 10-µs-Impuls an Trigger, danach die Länge des Echo-Impulses messen.

Dieses Doppelpack ist die übliche Konfiguration für Roboter: einer nach vorn, einer zur Seite. Weitere typische Anwendungen sind Einparkhilfen, Füllstandsmessung in Zisternen und Tonnen, berührungslose Schalter und Zutrittszähler.

Gut zu wissen: Der Sensor braucht 5 V, und der Echo-Pin gibt auch 5 V aus – an einem ESP32 oder Raspberry Pi gehört ein Spannungsteiler oder Pegelwandler dazwischen, sonst leidet der GPIO. Weiche Oberflächen wie Vorhänge oder Polster schlucken den Schall, schräge Flächen lenken ihn weg – beides liefert Fehlmessungen.

Highlights

Spannungsversorgung: 5V (DC) – ideal für den direkten Betrieb an Arduino-Boards und anderen Mikrocontrollern.
Energieeffizienz: Geringer Stromverbrauch von weniger als 2mA im Leerlauf, perfekt für batteriebetriebene Systeme.
Präzision: Hohe Messgenauigkeit von bis zu 0,3 cm für zuverlässige Distanzbestimmungen.
Messbereich: Großzügiger Erfassungsbereich von 2 cm bis 450 cm für vielfältige Anwendungen.

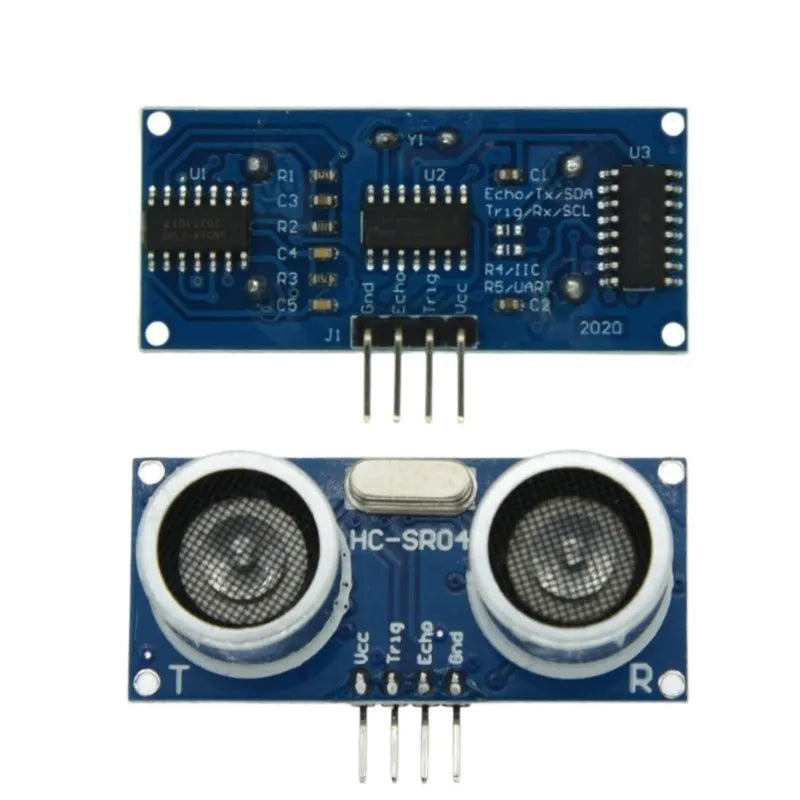

Anschluss: Einfache 4-Pin-Schnittstelle (VCC, Trig, Echo, GND) für schnelle Verkabelung.
Funktionsprinzip: Berührungslose Messung mittels 40 kHz Ultraschallwellen, unbeeinflusst von Lichtverhältnissen.
Messwinkel: Effektiver Erfassungswinkel von ca. 15 Grad für eine gezielte Hinderniserkennung.
Ausgangssignal: TTL-Pulsweitenmodulation ermöglicht eine einfache Auswertung der Zeitdifferenz.
Flexibilität: Ideal für Robotik, Füllstandsmessung und DIY-Prototypen im Maker-Bereich.

Lieferumfang

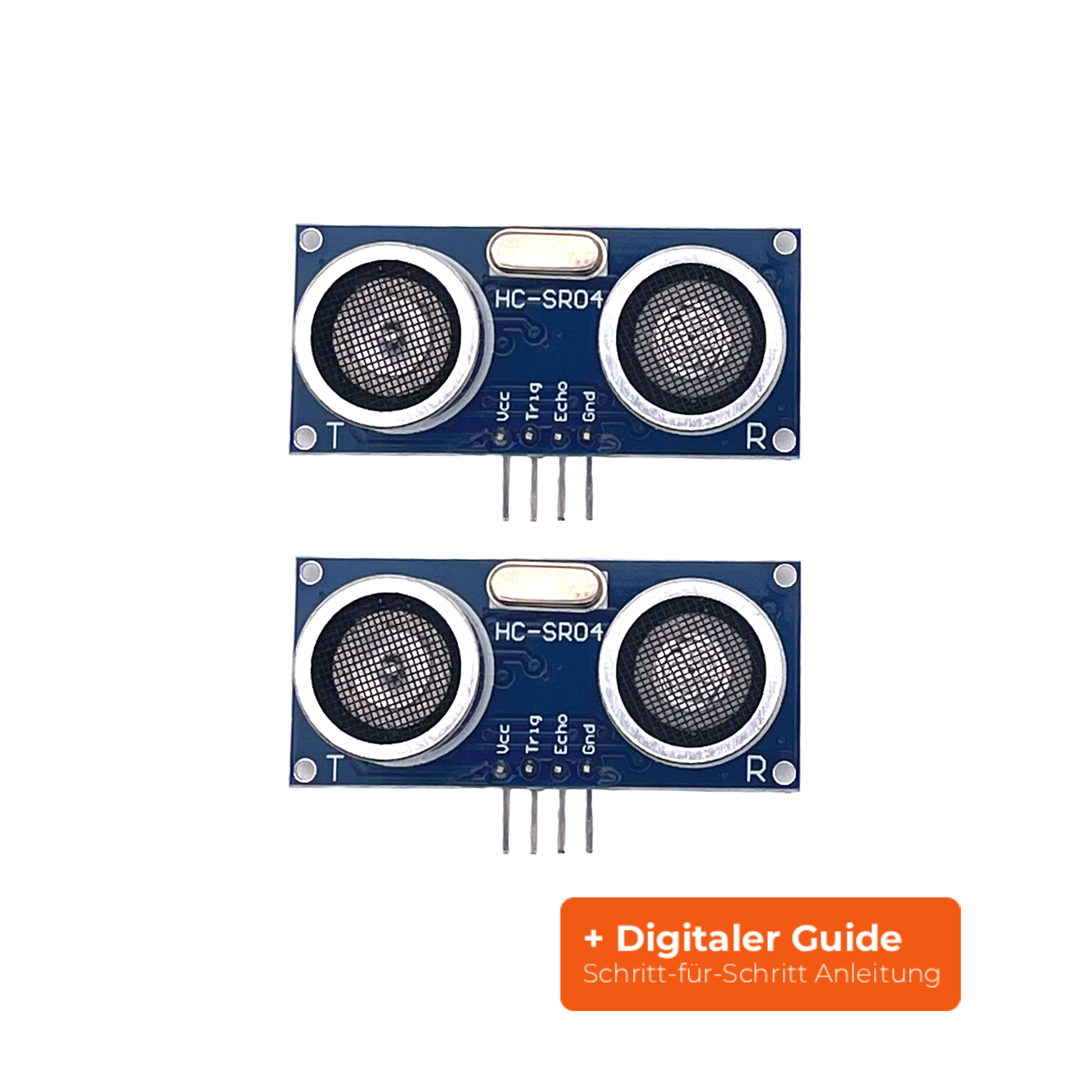

2 x HC-SR04 Ultraschallsensor

Dateien

RoHS - Konformitätserklärung

Benutzerhandbuch

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

UNSERE VERSPRECHEN

Versand ab 20€ kostenfrei
30-tägiges Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`VCC`	Versorgungsspannung	Versorgung	5 V DC	Der Sensor benötigt 5 V, auch am ESP32.
2	`Trig`	Trigger-Eingang	Digital	5 V Logik	Ein 10-µs-HIGH-Impuls startet die Messung.
3	`Echo`	Echo-Ausgang	Digital	5 V Ausgang	Die HIGH-Dauer entspricht der Laufzeit des Schalls; am ESP32/ESP8266 Spannungsteiler auf 3,3 V verwenden.
4	`GND`	Masse	Masse	0 V	Gemeinsame Masse.
