RFID Modul RC522 mit Antenne – Kartenleser für Arduino

Name: RFID Modul RC522 mit Antenne – Kartenleser für Arduino
Brand: MAKEROO
SKU: MKR-RC522-028
Price: 1.99 EUR
Availability: InStock

1,99€

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Beschreibung

Das RC522 liest und beschreibt RFID-Transponder auf 13,56 MHz. Der Chip ist ein NXP MFRC522, angebunden wird er über SPI. Im Lieferumfang sind eine weiße Karte im Scheckkartenformat und ein Schlüsselanhänger-Tag – du kannst also sofort loslegen.

Jeder Transponder hat eine eindeutige Kennung, und auf MIFARE-Classic-Karten lassen sich zusätzlich eigene Daten in Sektoren ablegen. Daraus baust du Zugangskontrollen und Türöffner, Zeiterfassung in der Werkstatt, Inventarisierung, Spielzeug, das auf Figuren reagiert, oder eine Musikbox für Kinder, bei der jede Karte ein Album startet.

Gut zu wissen: VCC muss an 3,3 V – 5 V zerstören das Modul. Die Lesereichweite beträgt realistisch 2 bis 5 cm, Metall in unmittelbarer Nähe verringert sie spürbar. Unterstützt werden ISO/IEC-14443A-Karten wie MIFARE Classic und Ultralight – keine 125-kHz-Tags und keine NFC-Handys. Die Stiftleiste liegt lose bei.

Highlights

Chip: NXP MFRC522 – lesen und schreiben von RFID-Transpondern bei 13,56 MHz.
Unterstützte Karten: MIFARE Classic 1K/4K, MIFARE Ultralight und MIFARE Mini (ISO/IEC 14443A). Keine 125-kHz-Tags und keine NFC-Handys.
Schnittstelle: SPI über die 8-polige Stiftleiste (SDA/SS, SCK, MOSI, MISO, IRQ, GND, RST, 3.3V).
Betriebsspannung: 3,3 V – der VCC-Pin darf NICHT an 5 V. Die Datenleitungen vertragen 5-V-Signale vom Arduino UNO in der Praxis, sauberer ist ein Pegelwandler.
Lesereichweite: Typisch 2 bis 5 cm, abhängig von Karte, Antennenlage und Umgebung. Metall in der Nähe verringert die Reichweite deutlich.

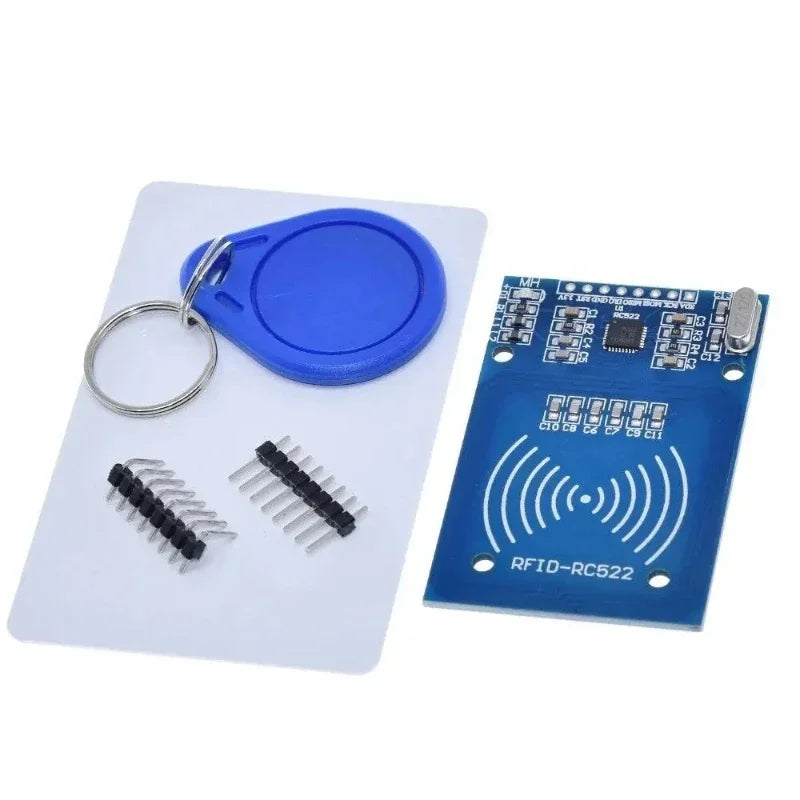

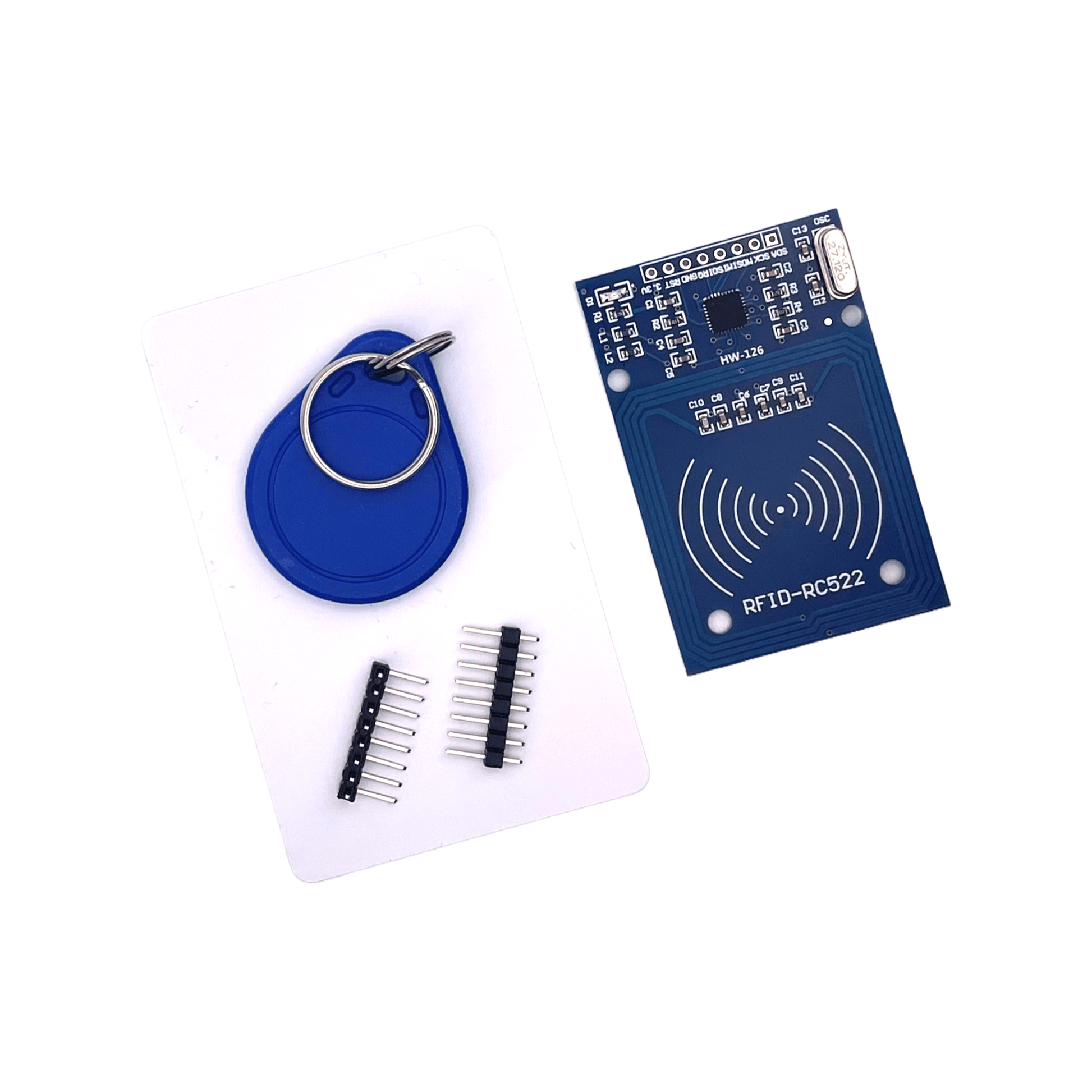

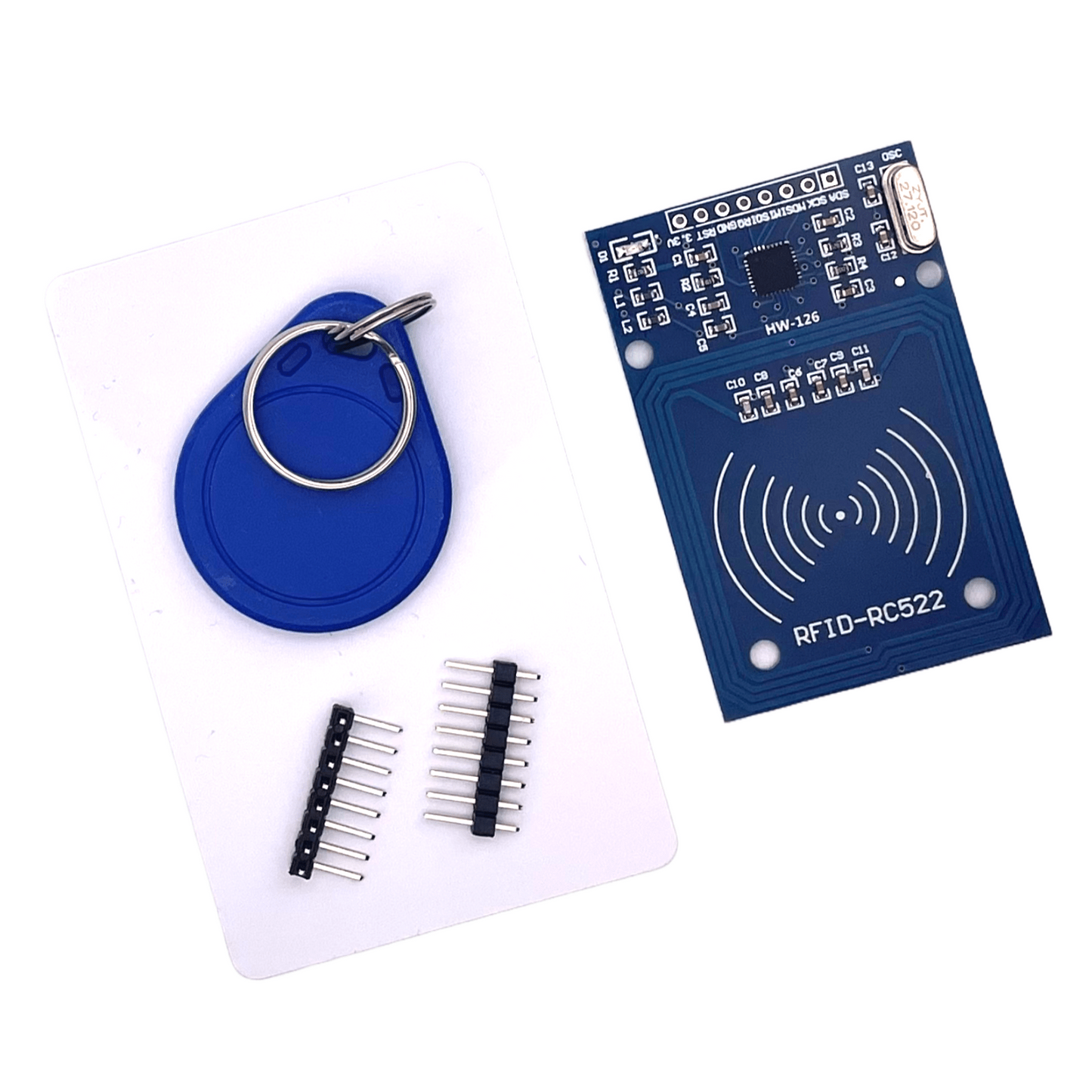

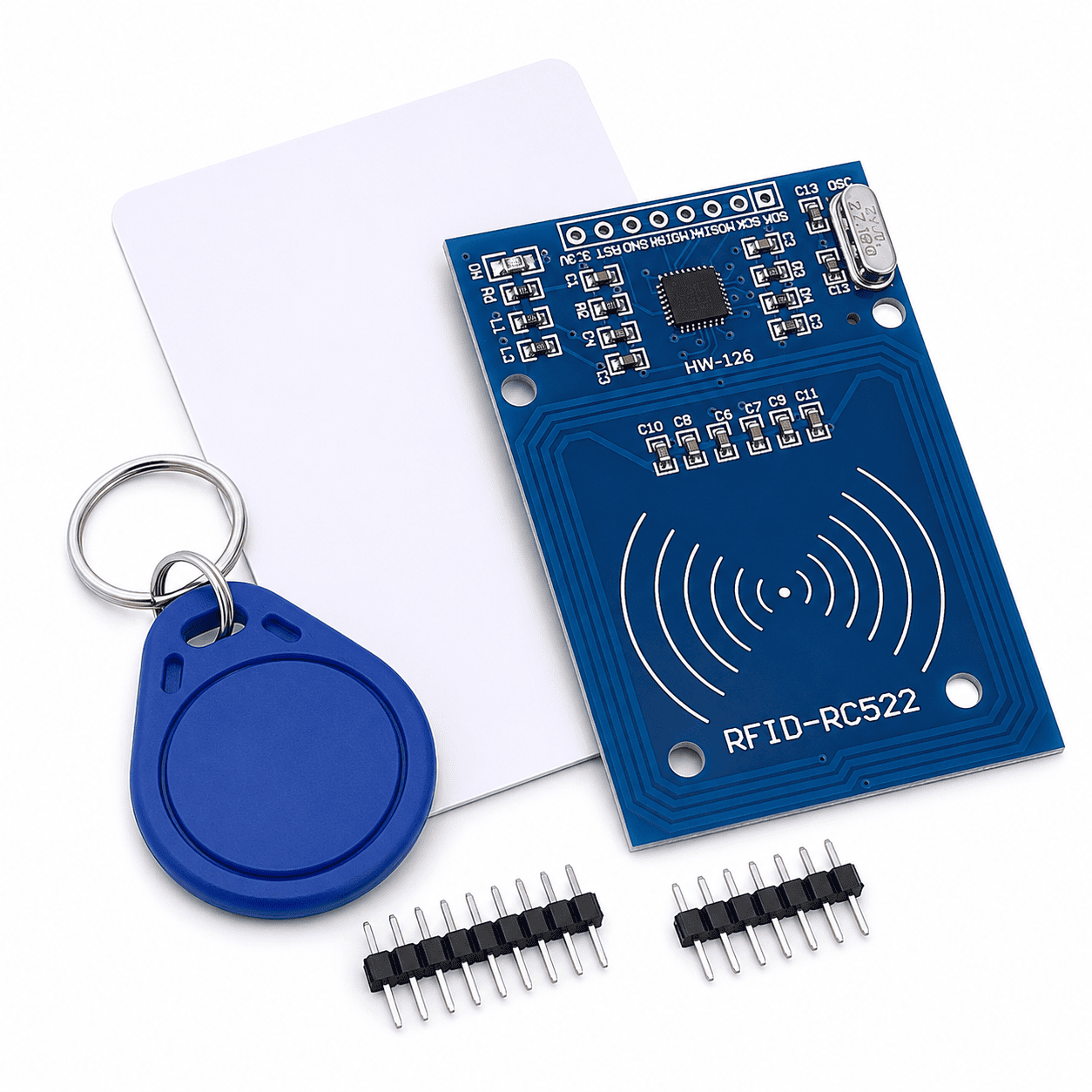

Lieferumfang: Modul mit aufgedruckter Antenne, weiße Karte im Scheckkartenformat und Schlüsselanhänger-Tag.
Stiftleiste: Liegt lose bei und ist nicht vorverlötet – muss selbst eingelötet werden.
Software: Läuft mit der verbreiteten MFRC522-Arduino-Bibliothek; zahlreiche Beispielsketche verfügbar.
Anwendung: Zugangskontrolle, Zeiterfassung, Türöffner-Projekte, Inventarisierung.

Lieferumfang

1 × RFID Modul RC522 mit integrierter Antenne

Dateien

RoHS - Konformitätserklärung

Benutzerhandbuch

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

UNSERE VERSPRECHEN

Versand ab 20€ kostenfrei
30-tägiges Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`SDA / SS / CS`	Chip Select	SPI	3,3 V, aktiv LOW	Slave Select – an einen freien GPIO (UNO häufig D10, ESP32 häufig GPIO5).
2	`SCK`	SPI Takt	SPI	3,3 V	An SCK (UNO D13, ESP32 GPIO18).
3	`MOSI`	SPI Daten (Controller→Modul)	SPI	3,3 V	An MOSI (UNO D11, ESP32 GPIO23).
4	`MISO`	SPI Daten (Modul→Controller)	SPI	3,3 V	An MISO (UNO D12, ESP32 GPIO19).
5	`IRQ`	Interrupt-Ausgang	Ausgang	3,3 V	Meldet erkannte Karten; wird von den meisten Bibliotheken nicht benötigt.
6	`GND`	Masse	Masse	0 V	Gemeinsame Masse.
7	`RST`	Reset	Digital	3,3 V, aktiv LOW	Hardware-Reset – an einen freien GPIO (UNO häufig D9).
8	`3.3V`	Versorgungsspannung	Versorgung	3,3 V DC	NUR 3,3 V anlegen – 5 V zerstören das Modul.
