28BYJ-48 5V Schrittmotor + ULN2003 Treibermodul für Arduino – 4-Phasen Stepper Motor Kit

Name: 28BYJ-48 5V Schrittmotor + ULN2003 Treibermodul für Arduino – 4-Phasen Stepper Motor Kit
Rating: 5.00 (2 reviews)

Bewertungen ansehen

2,49€

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Beschreibung

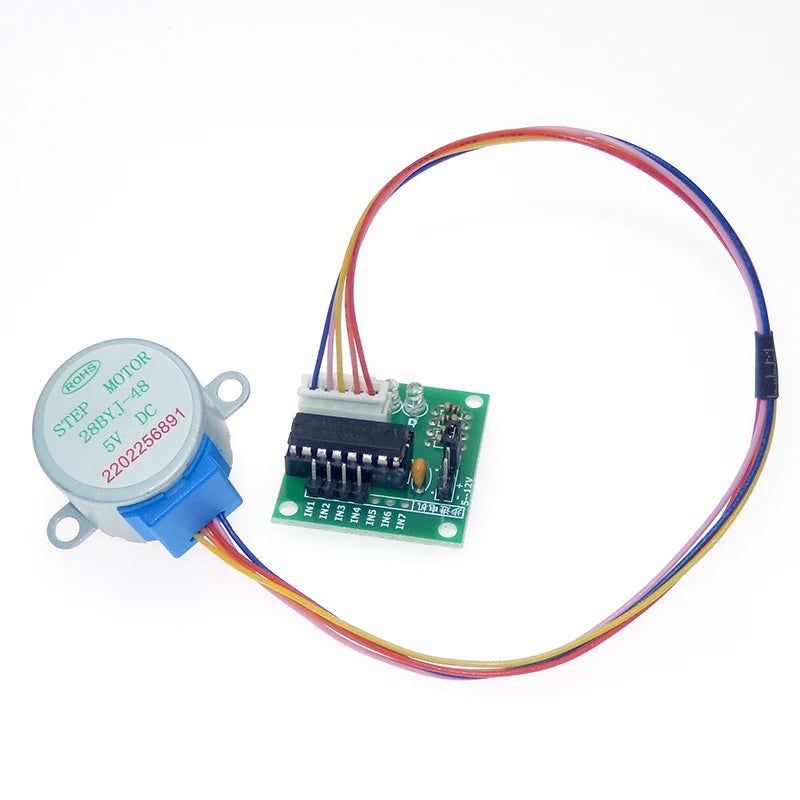

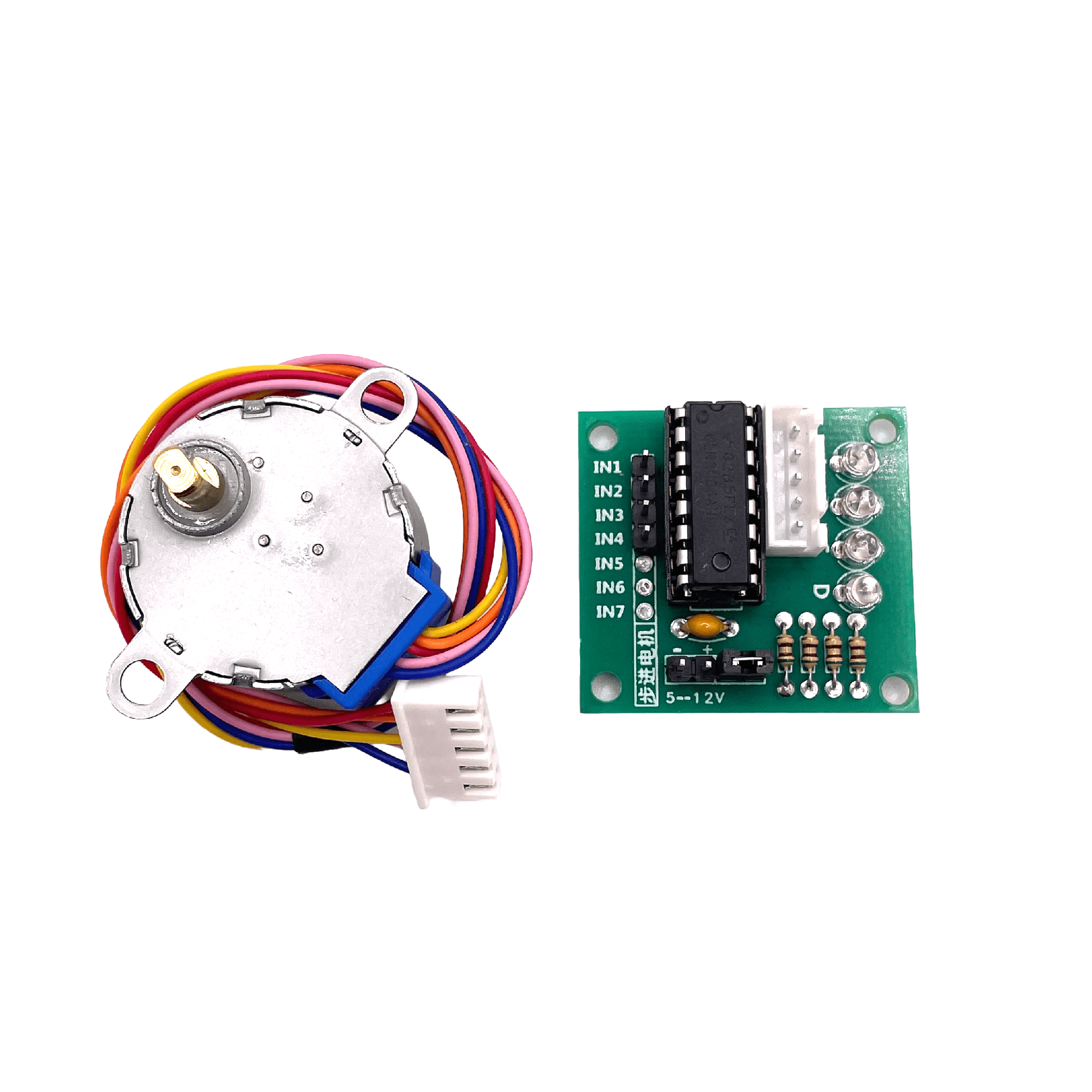

Dieses Set aus 28BYJ-48 Schrittmotor und ULN2003 Treiberplatine ist der klassische Einstieg in die Schrittmotortechnik. Anders als ein normaler Gleichstrommotor fährt ein Schrittmotor exakt definierte Winkel an – ohne Sensor, ohne Endschalter, allein über die Anzahl der Schritte.

Das eingebaute Getriebe untersetzt rund 1:64, sodass eine volle Umdrehung im Halbschrittbetrieb 4096 Schritte braucht. Das ergibt eine sehr feine Auflösung bei mäßiger Drehzahl von etwa 15 Umdrehungen pro Minute. Ideal für Kameraschwenks, Ventilklappen, Vorhänge und Jalousien, Uhrzeiger, Futterautomaten oder Drehteller. Die vier LEDs auf der Treiberplatine zeigen die Phasenansteuerung an – sehr hilfreich bei der Fehlersuche.

Gut zu wissen: Der Motor läuft mit 5 V und braucht eine eigene Versorgung; über den 5V-Pin eines Arduino UNO zieht er zu viel Strom. Das Drehmoment ist gering – für schwere Lasten oder hohe Drehzahlen ist er nicht gedacht.

Highlights

Produkt-Set: Komplettes Bundle bestehend aus dem 28BYJ-48 Schrittmotor und dem passenden ULN2003 Treibermodul.
Spannungsversorgung: 5V DC – ideal für den Betrieb an Mikrocontrollern wie Arduino, Raspberry Pi oder ESP32.
Antriebstyp: 4-Phasen Schrittmotor mit 5-Leiter-Anschluss für präzise Positionierungsaufgaben.
Steuerungs-Modul: ULN2003 Treiberplatine mit Darlington-Array für eine zuverlässige Lastschaltung.
Visuelle Kontrolle: Vier integrierte Status-LEDs (A, B, C, D) signalisieren die Aktivität der einzelnen Phasen in Echtzeit.
Mechanische Präzision: Getriebeuntersetzung von ca. 1:64 ermöglicht ein hohes Drehmoment bei langsamen Bewegungen.
Schrittwinkel: 5,625° / 64 (im 4-Schritt-Modus) für fein abgestufte und exakte Rotationskontrolle.
Anschlussart: Steckfertiges Interface (JST-XH) ermöglicht eine sofortige Verbindung ohne Lötaufwand.
Anwendung: Hervorragend geeignet für Robotik-Greifer, Jalousiensteuerungen und Embedded-Projekte.
Bauweise: Kompaktes Design für platzsparende Integration in DIY-Prototypen und kleine Gehäuse.

Lieferumfang

1x 28BYJ-48 5V 4-Phasen DC Schrittmotor mit Untersetzungsgetriebe

1x ULN2003 Treibermodul mit LED-Statusanzeige

Dateien

RoHS - Konformitätserklärung

Benutzerhandbuch

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

UNSERE VERSPRECHEN

Versand ab 20€ kostenfrei
30-tägiges Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`IN1`	Phase A	Digital	5 V Logik	Steuereingang 1 des ULN2003, an einen freien GPIO.
2	`IN2`	Phase B	Digital	5 V Logik	Steuereingang 2.
3	`IN3`	Phase C	Digital	5 V Logik	Steuereingang 3.
4	`IN4`	Phase D	Digital	5 V Logik	Steuereingang 4.
5	`+ (VCC)`	Motorversorgung	Versorgung	5–12 V DC	Speist den Motor – nach Möglichkeit aus separatem Netzteil, nicht aus dem USB-Port.
6	`− (GND)`	Masse	Masse	0 V	Masse, gemeinsam mit dem Mikrocontroller verbinden.
7	`Motorstecker rot`	Gemeinsamer Mittelabgriff	Versorgung	5 V	Rote Ader des 5-poligen JST-Steckers – gemeinsame Versorgung der Spulen.
8	`Motorstecker orange/gelb/rosa/blau`	Spulenanschlüsse	Ausgang	5 V	Die vier Phasen des 28BYJ-48, werden vom ULN2003 gegen Masse geschaltet.
