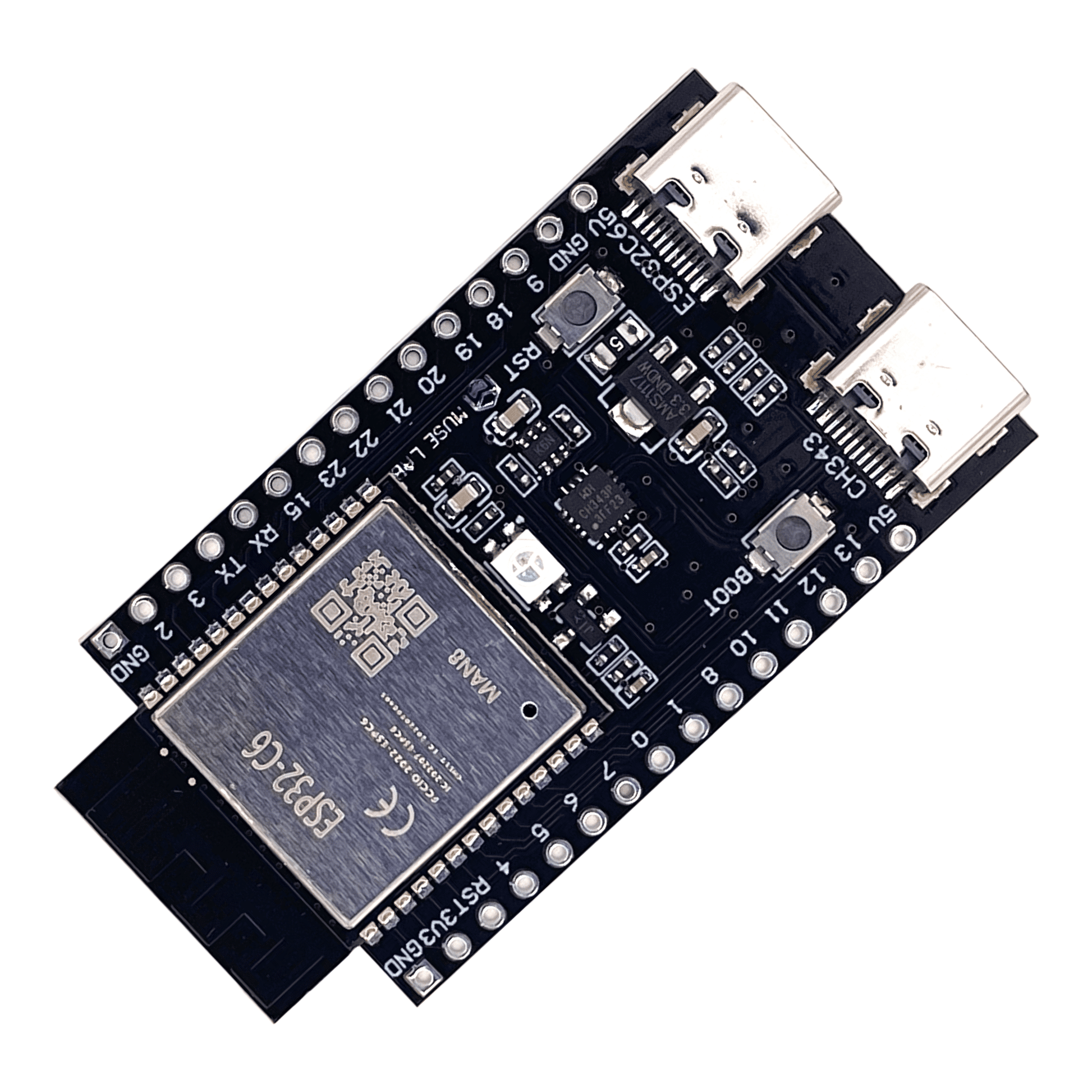

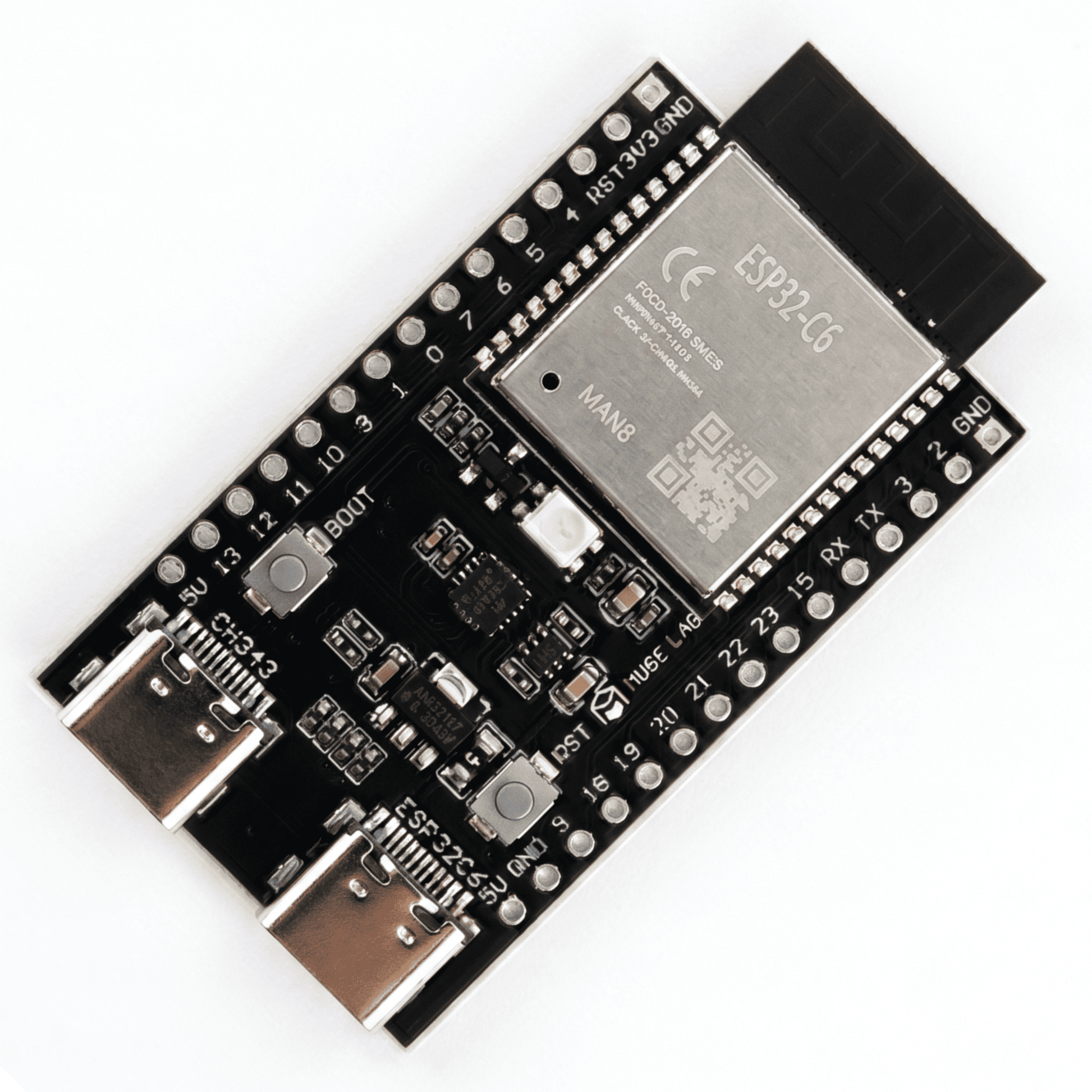

ESP32-C6 N16 DevKit
ESP32-C6 N16 DevKit
- WiFi 6
- Zigbee/Thread
- Matter
Verfügbarkeit für Abholungen konnte nicht geladen werden
Benachrichtige mich, wenn wieder da
Wir schicken dir einmalig eine E-Mail, sobald dieser Artikel wieder verfügbar ist.
Beschreibung
Das ESP32-C6 DevKit ist Espressifs Antwort auf Matter: Ein RISC-V-Board mit 16 MB Flash und USB-C, das nicht nur WiFi 6 (802.11ax, 2,4 GHz) und Bluetooth LE 5.3 spricht, sondern über ein integriertes 802.15.4-Funkmodul auch Zigbee und Thread.
Damit baust du Geräte, die sich direkt in ein Thread-Mesh oder ein Zigbee-Netz einhängen – ohne separaten Funkchip und ohne Bridge. Typische Projekte: Matter-fähige Sensoren und Schalter für Home Assistant, Apple Home oder Alexa, dazu klassische WLAN-Anwendungen. WiFi 6 bringt vor allem Target Wake Time, was die Laufzeit im Batteriebetrieb deutlich verlängert.
Gut zu wissen: Thread und Zigbee laufen am zuverlässigsten über das ESP-IDF-Framework mit den offiziellen Beispielen. In der Arduino IDE ist der C6 für WLAN und BLE gut nutzbar, der 802.15.4-Teil ist dort aber weniger komfortabel abgedeckt.
Highlights
- Konnektivität
- Modernstes WiFi 6 (802.11ax) für höhere Datenraten und stabilere Verbindungen in dichten Netzwerken.
- Multi-Protokoll
- Umfassende Unterstützung für Zigbee 3.0, Thread 1.3 und Bluetooth 5 (LE) zur nahtlosen IoT-Vernetzung.
- Matter-Standard
- Vollständig kompatibel mit dem Matter-Standard für eine herstellerübergreifende Smart-Home-Integration.
- Prozessor
- Hocheffizienter RISC-V 32-Bit Single-Core Mikroprozessor mit einer Taktrate von bis zu 160 MHz.
- Speicherkapazität
- Großzügige 16 MB SPI Flash bieten ausreichend Platz für komplexe Applikationen und Over-the-Air (OTA) Updates.
- Dual USB-C
- Zwei integrierte USB-C Schnittstellen für gleichzeitiges Debugging, Programmierung und USB-OTG Anwendungen.
- Energieeffizienz
- Optimiertes Low-Power-Design mit dediziertem Low-Power-Core für extrem stromsparende Sensoranwendungen.
- Sicherheit
- Hardware-Beschleunigung für Verschlüsselung (AES, SHA, RSA) und sicheres Booten (Secure Boot).
- Bauform
- Kompaktes Development-Board-Layout, passend für Breadboards und eine schnelle Prototypen-Entwicklung.
- Schnittstellen
- Vielseitige Peripherie inklusive ADC, SPI, UART, I2C, I2S, RMT und PWM für maximale Flexibilität.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachte vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten frag bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
Unsere Versprechen
- Gratis Versand ab 20 €
- 30 Tage Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 11 Pins
ESP32-C6 N16 DevKit
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | 5V |
5-V-Ein-/Ausgang | Versorgung | 5 V DC | An beiden Leistenenden herausgeführt, parallel zu den USB-C-Ports. |
| 2 | 3V3 |
3,3-V-Ausgang | Versorgung | 3,3 V DC | Ausgang des Onboard-Reglers. |
| 3 | GND |
Masse | Masse | 0 V | Mehrfach vorhanden. |
| 4 | RST |
Reset | Digital | aktiv LOW | Zusätzlich als Taster auf der Platine. |
| 5 | GPIO0–GPIO7 |
GPIO / ADC1 | Analog | 3,3 V | Aufdruck 0, 1, 3, 4, 5, 6, 7 – analogfähig, auch bei aktivem WLAN. |
| 6 | GPIO8 / GPIO9 |
Strapping-Pins | Digital | 3,3 V | GPIO9 liegt am BOOT-Taster, GPIO8 beeinflusst den Bootmodus. |
| 7 | GPIO10 / GPIO11 |
GPIO | Digital | 3,3 V | Frei nutzbare Ein-/Ausgänge. |
| 8 | GPIO12 / GPIO13 |
USB-Serial-JTAG (D− / D+) | Digital | 3,3 V | Am nativen USB-C-Port ('USB') – nur belegen, wenn USB nicht gebraucht wird. |
| 9 | GPIO15 |
GPIO / Onboard-LED | Digital | 3,3 V | Auf vielen C6-Boards die adressierbare RGB-LED. |
| 10 | GPIO16 (TX) / GPIO17 (RX) |
UART0 | UART | 3,3 V | Aufdruck TX/RX, geht über den CH343 an den zweiten USB-C-Port ('LOG'). |
| 11 | GPIO19–GPIO23 |
GPIO | Digital | 3,3 V | Frei nutzbare Ein-/Ausgänge; Peripherie ist per GPIO-Matrix frei zuweisbar. |
