ESP32-S3 N16R8 DevKit

1 1

ESP32-S3 N16R8 DevKit

Name: ESP32-S3 N16R8 Dev Kit – Dual USB-C – 16MB Flash 8MB PSRAM – AI-Optimiert – WiFi Bluetooth Microcontroller
Rating: 4.82 (11 reviews)

16 MB Flash
8 MB PSRAM
Dual USB-C

Bewertungen ansehen

7,99 €

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Mit Schnellstart-Guide als PDF · Ansehen → (öffnet in neuem Tab)

Beschreibung

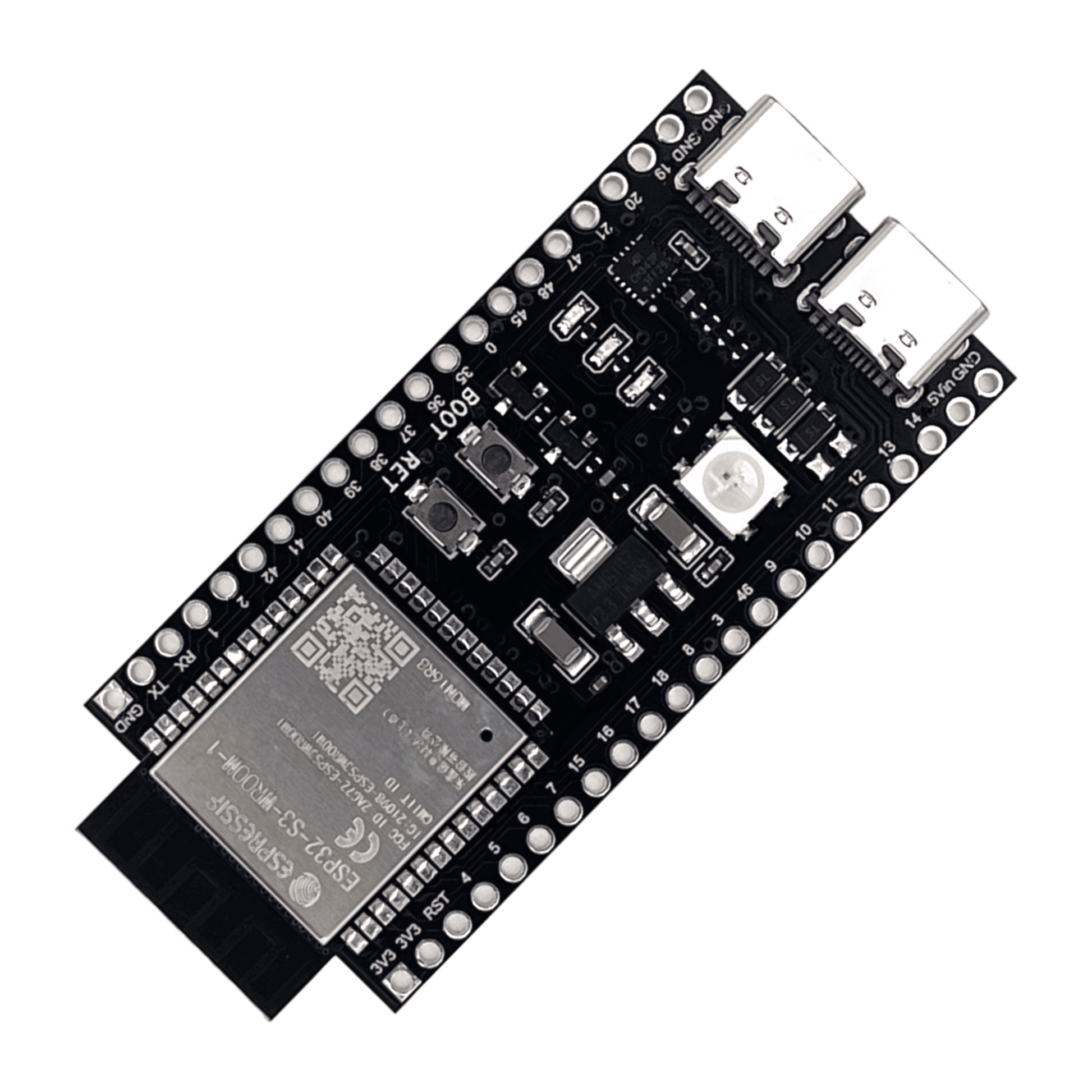

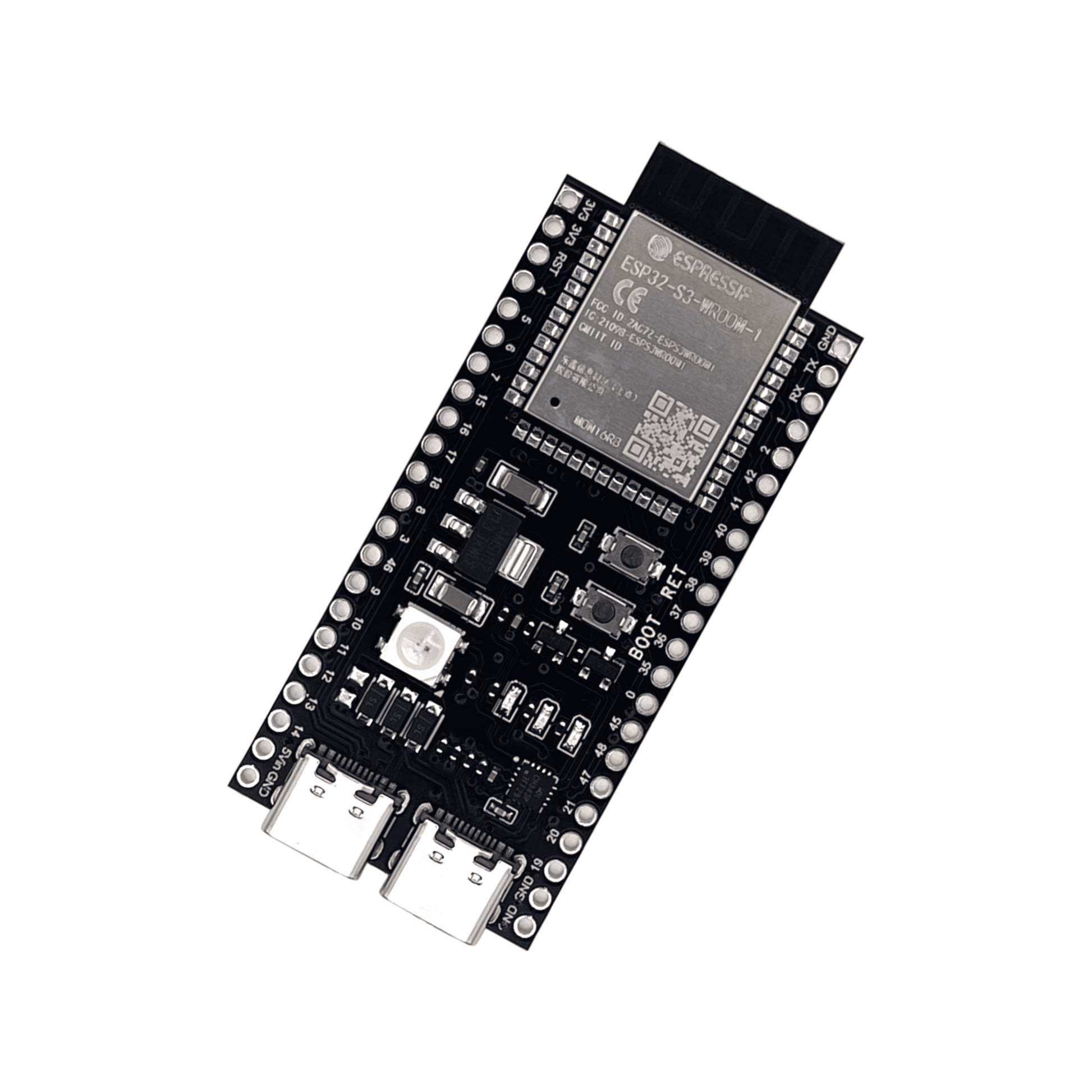

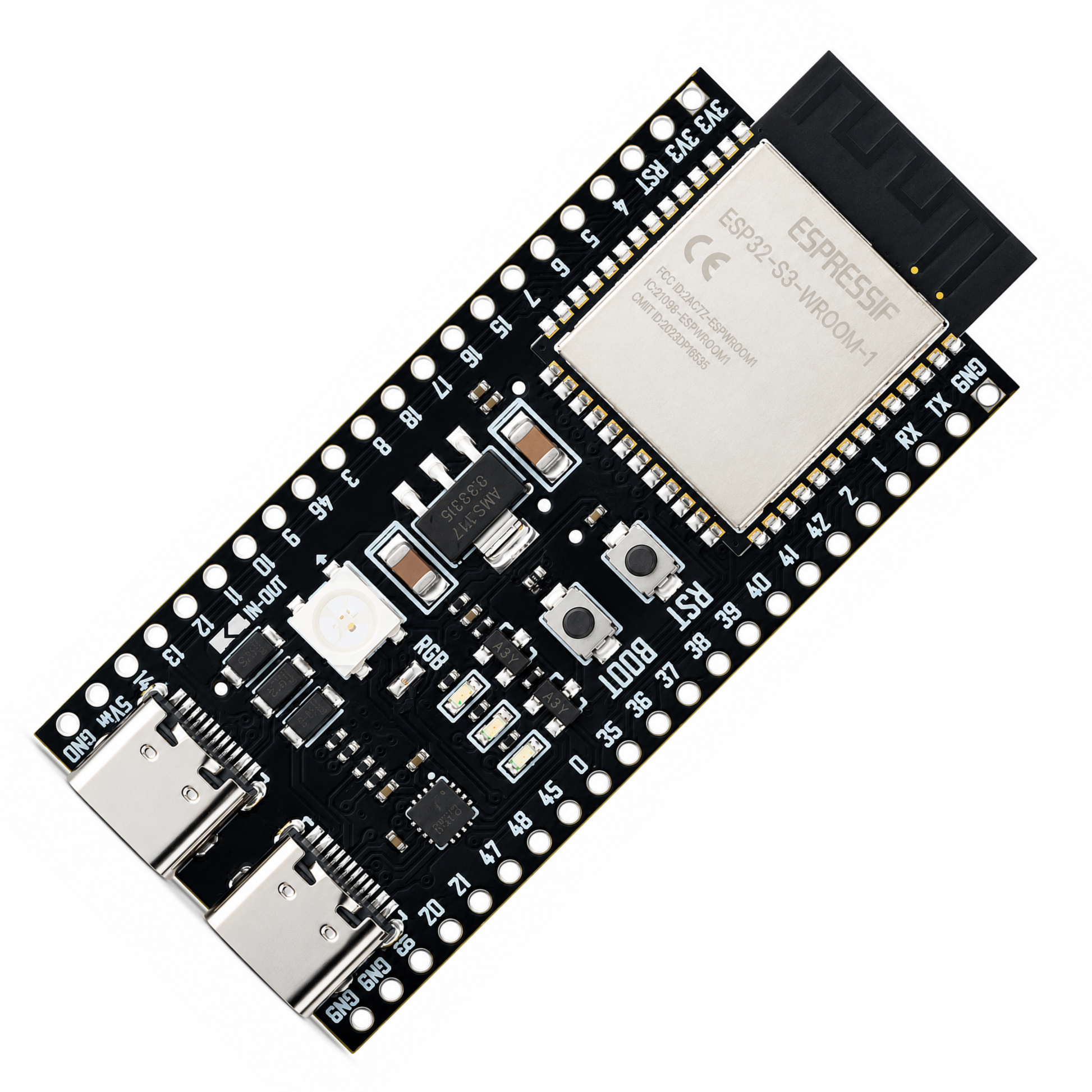

Das ESP32-S3 N16R8 DevKit kombiniert einen Dual-Core Xtensa LX7 mit bis zu 240 MHz, 16 MB Flash und 8 MB PSRAM – die größte Speicherausstattung dieser Baureihe. Dazu kommen WLAN 2,4 GHz, Bluetooth LE 5.0 und zwei USB-C-Buchsen im YD-ESP32-S3 Layout mit zwei 21-poligen Stiftleisten.

Der viele Arbeitsspeicher ist der Grund, dieses Board zu wählen: Kamerabilder puffern, TensorFlow-Lite-Modelle für Wake-Word- oder Bilderkennung ausführen, größere Displays mit Framebuffer ansteuern oder Audio verarbeiten. Die Vektor-Befehle des LX7 beschleunigen genau diese Aufgaben direkt auf dem Chip.

Gut zu wissen: Die beiden Buchsen haben unterschiedliche Aufgaben – „COM“ führt über den USB-UART-Brückenchip zum seriellen Monitor, „USB“ geht direkt an den nativen USB des ESP32-S3. Und: GPIO35, GPIO36 und GPIO37 sind beim Octal-PSRAM belegt und stehen nicht frei zur Verfügung.

Alle ESP32-Boards im Vergleich

Highlights

Prozessor: Dual-Core Xtensa LX7 mit bis zu 240 MHz und Vektor-Befehlen zur Beschleunigung von KI- und Signalverarbeitung.
Speicher (N16R8): 16 MB Flash und 8 MB PSRAM für speicherintensive Anwendungen wie Kamera-Puffer, KI-Modelle oder Webserver.
Dual USB-C: Zwei USB-C Ports: 'COM' hängt am USB-UART-Brücken-Chip, 'USB' direkt am nativen USB-OTG des ESP32-S3. Zum Debuggen über den seriellen Monitor den COM-Port nutzen.
Konnektivität: Integriertes 2,4 GHz Wi-Fi und Bluetooth 5.0 (LE) mit Mesh-Support für vernetzte IoT-Lösungen.
KI-Beschleunigung: Hardware-Unterstützung für neuronale Netze und Signalverarbeitung direkt auf dem Mikrocontroller.
Peripherie: Umfangreiche GPIOs mit LCD-, Kamera- und I2S-Schnittstellen sowie zwei 12-Bit-ADCs. ADC2 ist bei aktivem WLAN nicht nutzbar.
Belegte Pins: Wichtig bei dieser Variante: GPIO35, GPIO36 und GPIO37 sind durch den Octal-PSRAM belegt und stehen nicht frei zur Verfügung.
Energieeffizienz: Optimiertes Low-Power-Design mit feiner Granularität beim Abschalten einzelner CPU-Bereiche.
Bauform: YD-ESP32-S3 Layout mit zwei 21-poligen Stiftleisten im 2,54-mm-Raster, dazu Boot- und Reset-Taster sowie eine RGB-LED.
Sicherheit: Hardware-basierte Sicherheitsfeatures wie AES-Verschlüsselung, RSA und Secure Boot.
Software-Support: Umfassende Unterstützung durch ESP-IDF, Arduino IDE, MicroPython und spezialisierte KI-Frameworks.

Loslegen PDF

Schnellstart-Guide

Treiber, Einrichtung und erstes Projekt – Schritt für Schritt erklärt.

Guide öffnen

Lieferumfang

1× ESP32-S3 N16R8 DevKit
1× Stiftleisten-Set (nicht vorgelötet)

Dateien

RoHS - Konformitätserklärung

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachte vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten frag bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Hinterm Bahnhof 4
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

5 stars: 9 (82%)
4 stars: 2 (18%)
3 stars: 0 (0%)
2 stars: 0 (0%)
1 star: 0 (0%)

Alles bestens.

Alles super

Sehr gut, funzt!

Produkt i.O., Lieferzeit länger als angegeben

Alles super gelaufen, schnelle Lieferung nach der Bestellung, einfach unkompliziert

Super funktioniert

Alles fein: Pin-Leisten angelötet, USB-C Kabel angeschlossen, minimaler Test Sketch zur Ansteuerung der onboard RGB LED erstellt und geladen -und alles ok!
Demnächst folgt ein Test des riesigen Speichers. Den brauche ich für ein anderes Projekt.
Absolut empfehlenswert bis jetzt.
Später mehr!!!
Michael

Super. Alles in ordnung

Schnelle Lieferung, günstige Preise und gute Produkte. Was will man mehr?

Viele Worte sind hier ueberfluessig...einfach nur TOP die ware.
Habe zuerst ueber die Bucht gekauft und bin dann hier gelandet.
Das habe ich nicht bereut.
Der Verkaeufer ist TOP und da passt einfach alles.
Habe nun insgesammt 5 Boards gekauft und bin sehr zufrieden.
Und dann kommt da noch der Preis..... der ist Unschlagbar und sehr Fair.
Ich wuerde hier immer wieder Kaufen...ich sage nur Danke schoen!

Funktioniert, wie erwartet - Beschriftung der Tasten / LED(s) fehlt.
Besser:
Mit Stiftleisten angelötet, auch wenn es 1€ teurer wäre.
In der Doku zum Pinout könnte zumindest ein vollständiges Pinout mit Info zum GPIO(38) der RGB LED enthalten sein und die Bezeichnung derTasten

Hallo Christian,

vielen Dank für dein Feedback! Es freut uns, dass das Board technisch überzeugt.

Hier kurz zu deinen Punkten:
Doku: Ein detailliertes Pinout findest du im makerooHub unter: https://hub.makeroo.de/produkt/29/esp32-s3-n16r8-dev-kit-16mb-flash-8mb-psram
Stiftleisten: Dass diese nicht verlötet sind, ist eine bewusste Entscheidung, damit wir dir das Board weiterhin zu einem günstigen Preis anbieten können.

Viel Spaß bei deinen Projekten!

Beste Grüße,
Dein Makeroo-Team

Unsere Versprechen

Gratis Versand ab 20 €
30 Tage Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`GND`	Masse	Masse	0 V	Linke Leiste, Pin 1 (direkt neben den USB-Buchsen).
2	`TX (GPIO43)`	UART0 Senden	UART	3,3 V	Serielle Konsole über den COM-Port.
3	`RX (GPIO44)`	UART0 Empfang	UART	3,3 V	Serielle Konsole über den COM-Port.
4	`GPIO1`	GPIO / ADC1_CH0	Analog	3,3 V	Analogfähig auch bei aktivem WLAN.
5	`GPIO2`	GPIO / ADC1_CH1	Analog	3,3 V	Analogfähig auch bei aktivem WLAN.
6	`GPIO42`	GPIO / JTAG MTMS	Digital	3,3 V	Frei nutzbar, wenn kein JTAG-Debugging benötigt wird.
7	`GPIO41`	GPIO / JTAG MTDI	Digital	3,3 V	Frei nutzbar, wenn kein JTAG-Debugging benötigt wird.
8	`GPIO40`	GPIO / JTAG MTDO	Digital	3,3 V	Frei nutzbar, wenn kein JTAG-Debugging benötigt wird.
9	`GPIO39`	GPIO / JTAG MTCK	Digital	3,3 V	Frei nutzbar, wenn kein JTAG-Debugging benötigt wird.
10	`GPIO38`	GPIO	Digital	3,3 V	Frei nutzbarer Ein-/Ausgang.
11	`GPIO37`	belegt bei N16R8	Nicht belegt	3,3 V	ACHTUNG: bei Octal-PSRAM (R8) intern belegt – trotz Aufdruck NICHT verwenden.
12	`GPIO36`	belegt bei N16R8	Nicht belegt	3,3 V	ACHTUNG: bei Octal-PSRAM (R8) intern belegt – trotz Aufdruck NICHT verwenden.
13	`GPIO35`	belegt bei N16R8	Nicht belegt	3,3 V	ACHTUNG: bei Octal-PSRAM (R8) intern belegt – trotz Aufdruck NICHT verwenden.
14	`GPIO0`	Boot-Taster / Strapping	Digital	3,3 V	Beim Start LOW = Download-Modus. Als Eingang mit Taster nutzbar.
15	`GPIO45`	Strapping-Pin	Digital	3,3 V	Bestimmt die Flash-Spannung – beim Boot nicht auf HIGH ziehen.
16	`GPIO48`	RGB-LED (WS2812) onboard	Digital	3,3 V	Auf diesem Board mit der adressierbaren Onboard-LED verbunden.
17	`GPIO47`	GPIO	Digital	3,3 V	Frei nutzbarer Ein-/Ausgang.
18	`GPIO21`	GPIO	Digital	3,3 V	Frei nutzbarer Ein-/Ausgang.
19	`GPIO20`	GPIO / ADC2 / USB D+	Analog	3,3 V	Am nativen USB-Port (USB-OTG) – nur belegen, wenn USB nicht gebraucht wird.
20	`GPIO19`	GPIO / ADC2 / USB D−	Analog	3,3 V	Am nativen USB-Port (USB-OTG) – nur belegen, wenn USB nicht gebraucht wird.
21	`GND`	Masse	Masse	0 V	Linke Leiste, letzter Pin.
22	`RST / EN`	Reset	Digital	aktiv LOW	Rechte Leiste, Pin 1. Auf GND ziehen für Neustart.
23	`3V3`	3,3-V-Ausgang	Versorgung	3,3 V DC	Ausgang des Onboard-Reglers für Sensoren.
24	`GPIO4`	GPIO / ADC1_CH3 / Touch	Analog	3,3 V	Analogfähig auch bei aktivem WLAN.
25	`GPIO5`	GPIO / ADC1_CH4 / Touch	Analog	3,3 V	Analogfähig auch bei aktivem WLAN.
26	`GPIO6`	GPIO / ADC1_CH5 / Touch	Analog	3,3 V	Analogfähig auch bei aktivem WLAN.
27	`GPIO7`	GPIO / ADC1_CH6 / Touch	Analog	3,3 V	Analogfähig auch bei aktivem WLAN.
28	`GPIO15`	GPIO / ADC2_CH4	Analog	3,3 V	ADC2 ist bei aktivem WLAN nicht nutzbar.
29	`GPIO16`	GPIO / ADC2_CH5	Analog	3,3 V	ADC2 ist bei aktivem WLAN nicht nutzbar.
30	`GPIO17`	GPIO / ADC2_CH6	Analog	3,3 V	ADC2 ist bei aktivem WLAN nicht nutzbar.
31	`GPIO18`	GPIO / ADC2_CH7	Analog	3,3 V	ADC2 ist bei aktivem WLAN nicht nutzbar.
32	`GPIO8`	GPIO / ADC1_CH7 / I2C SDA (üblich)	I²C	3,3 V	Wird in vielen Beispielen als SDA verwendet.
33	`GPIO3`	GPIO / ADC1_CH2 / Strapping	Analog	3,3 V	Strapping-Pin (JTAG-Quelle), sonst frei nutzbar.
34	`GPIO46`	Strapping-Pin	Digital	3,3 V	Beeinflusst die Boot-Meldungen; als Eingang unkritisch.
35	`GPIO9`	GPIO / ADC1_CH8 / I2C SCL (üblich)	I²C	3,3 V	Wird in vielen Beispielen als SCL verwendet.
36	`GPIO10`	GPIO / ADC1_CH9	Analog	3,3 V	Frei nutzbar, analogfähig.
37	`GPIO11`	GPIO / ADC2_CH0	Analog	3,3 V	ADC2 ist bei aktivem WLAN nicht nutzbar.
38	`GPIO12`	GPIO / ADC2_CH1	Analog	3,3 V	ADC2 ist bei aktivem WLAN nicht nutzbar.
39	`GPIO13`	GPIO / ADC2_CH2	Analog	3,3 V	ADC2 ist bei aktivem WLAN nicht nutzbar.
40	`GPIO14`	GPIO / ADC2_CH3	Analog	3,3 V	ADC2 ist bei aktivem WLAN nicht nutzbar.
41	`5V`	5-V-Ein-/Ausgang	Versorgung	5 V DC	Parallel zu beiden USB-C-Buchsen – Einspeisung oder Abgriff.
42	`GND`	Masse	Masse	0 V	Rechte Leiste, letzter Pin.
