ESP32 2,8" Touch-Display (CYD)

240×320
Touch
WLAN + BT

12,99 €

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Sichere Bezahlung mit

Beschreibung

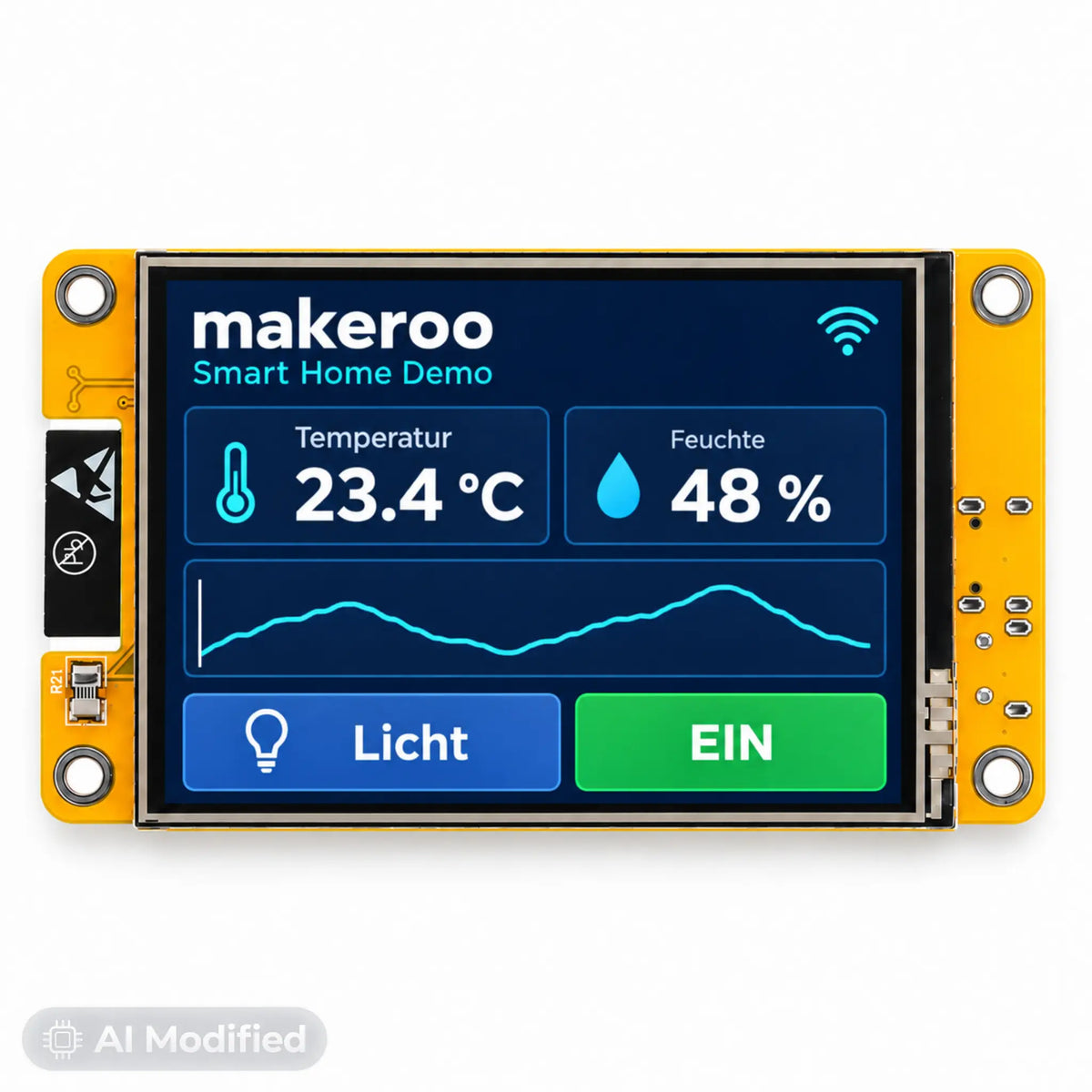

Das ESP32-2432S028R – in der Maker-Szene als „Cheap Yellow Display“ (CYD) bekannt – vereint einen ESP32 mit WLAN und Bluetooth und ein 2,8-Zoll-Touchdisplay auf einer Platine. Das TFT zeigt 240 × 320 Pixel in 65.536 Farben, wird vom ILI9341 angesteuert und reagiert über einen resistiven Touch-Controller (XPT2046) auf Finger oder Stift. USB-Kabel anstecken, Sketch hochladen – und du hast ein komplettes Gerät mit Bildschirm vor dir, ohne Steckbrett und ohne Verdrahtung.

Auf der Platine sitzen außerdem ein MicroSD-Slot, eine RGB-LED, ein Lichtsensor (LDR) und ein Verstärker mit Anschluss für einen kleinen Lautsprecher. Damit eignet sich das Board als Wetterstation, Smart-Home-Panel für Home Assistant, Uhr, Statusanzeige für 3D-Drucker oder Server, kleine Spielkonsole oder Bedienoberfläche für eigene Projekte. Für Oberflächen mit Buttons, Slidern und Diagrammen läuft LVGL, in ESPHome bindest du Display und Touch direkt per YAML ein. Rund um das CYD gibt es eine große Community mit fertigen Beispielen.

Gut zu wissen: Display, Touch und SD-Karte belegen den Großteil der GPIOs. Frei herausgeführt sind GPIO22, GPIO27 und GPIO35 (nur Eingang) über kleine JST-Buchsen im 1,25-mm-Raster – genug für einen I2C-Sensor oder einen DHT22, aber nicht für größere Erweiterungen. Das Board hat 4 MB Flash und keinen PSRAM. Programmiert wird über Micro-USB (CH340) in der Arduino IDE als „ESP32 Dev Module“, mit PlatformIO, ESP-IDF oder MicroPython. Für TFT_eSPI wird die Pinbelegung einmalig in der Konfiguration hinterlegt, den resistiven Touch solltest du einmal kalibrieren.

Alle ESP32-Boards im Vergleich

Highlights

Alles auf einer Platine: ESP32, 2,8-Zoll-Touchdisplay, MicroSD-Slot, RGB-LED, Lichtsensor und Audioverstärker – sofort einsatzbereit, ohne Verdrahtung.
Mikrocontroller: ESP32-WROOM-32 mit Dual-Core Xtensa LX6 bis 240 MHz und 520 KB SRAM.
Speicher: 4 MB Flash, kein PSRAM.
Funk: 2,4 GHz WLAN (802.11 b/g/n) und Bluetooth 4.2 inkl. BLE.
Display: 2,8 Zoll TFT mit 240 x 320 Pixeln und 65.536 Farben (16 Bit), Treiber-IC ILI9341.
Touch: Resistiver Touchscreen mit XPT2046-Controller – bedienbar per Finger oder Stift.
Hintergrundbeleuchtung: Über GPIO21 schaltbar und per PWM dimmbar.
MicroSD-Slot: Für Bilder, Schriften, Webseiten oder Logdaten.
Onboard-Peripherie: RGB-LED (GPIO4/16/17), Lichtsensor (LDR) an GPIO34, Lautsprecheranschluss mit Verstärker an GPIO26.
Erweiterung: JST-Buchsen (1,25 mm): P1 mit VIN, TX, RX, GND sowie P3 und CN1 mit den freien GPIOs 22, 27 und 35.
USB & Tasten: Micro-USB mit CH340 zum Programmieren und Versorgen, BOOT- und RESET-Taster.
Software: Arduino IDE, PlatformIO, ESP-IDF, MicroPython und ESPHome; Grafik mit TFT_eSPI, LovyanGFX oder LVGL.
Abmessungen: Ca. 86 x 50 mm.

Lieferumfang

1 x ESP32-2432S028R Board mit 2,8 Zoll Touchdisplay (ILI9341, 240x320)

Dateien

RoHS - Konformitätserklärung

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachte vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten frag bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

Unsere Versprechen

Gratis Versand ab 20 €
30 Tage Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`P1: VIN`	Versorgungsspannung	Versorgung	5 V DC	4-polige JST-Buchse P1 (Power/UART). Alternative Versorgung, parallel zur Micro-USB-Buchse.
2	`P1: TX`	UART0 Senden (GPIO1)	UART	3,3 V	Serielle Schnittstelle, parallel zum USB-Seriell-Wandler.
3	`P1: RX`	UART0 Empfang (GPIO3)	UART	3,3 V	Serielle Schnittstelle, parallel zum USB-Seriell-Wandler.
4	`P1: GND`	Masse	Masse	0 V	Gemeinsame Masse.
5	`P3: GND`	Masse	Masse	0 V	4-polige JST-Buchse P3 (Extended IO).
6	`P3: GPIO35`	Eingang / ADC1	Analog	3,3 V	Nur als Eingang nutzbar, ohne internen Pull-up.
7	`P3: GPIO22`	GPIO (z. B. I2C SCL)	I²C	3,3 V	Frei nutzbar; liegt parallel auch auf CN1.
8	`P3: GPIO21`	Hintergrundbeleuchtung	Ausgang	3,3 V	Steuert das Display-Backlight – nicht für eigene Zwecke verwenden.
9	`CN1: GND`	Masse	Masse	0 V	4-polige JST-Buchse CN1 (Sensor-Anschluss, z. B. für I2C-Sensoren oder DHT22).
10	`CN1: GPIO22`	GPIO (z. B. I2C SCL)	I²C	3,3 V	Derselbe Pin wie GPIO22 auf P3.
11	`CN1: GPIO27`	GPIO (z. B. I2C SDA)	I²C	3,3 V	Frei nutzbar, z. B. als SDA oder als Datenleitung für einen DHT22.
12	`CN1: 3V3`	3,3-V-Ausgang	Versorgung	3,3 V DC	Versorgung für externe Sensoren.
13	`SPEAK: +`	Lautsprecher	Ausgang	–	2-polige JST-Buchse, über den Verstärker SC8002B an GPIO26. Für einen kleinen 4–8-Ω-Lautsprecher.
14	`SPEAK: −`	Lautsprecher	Ausgang	–	Zweiter Lautsprecheranschluss – nicht mit GND verbinden.
