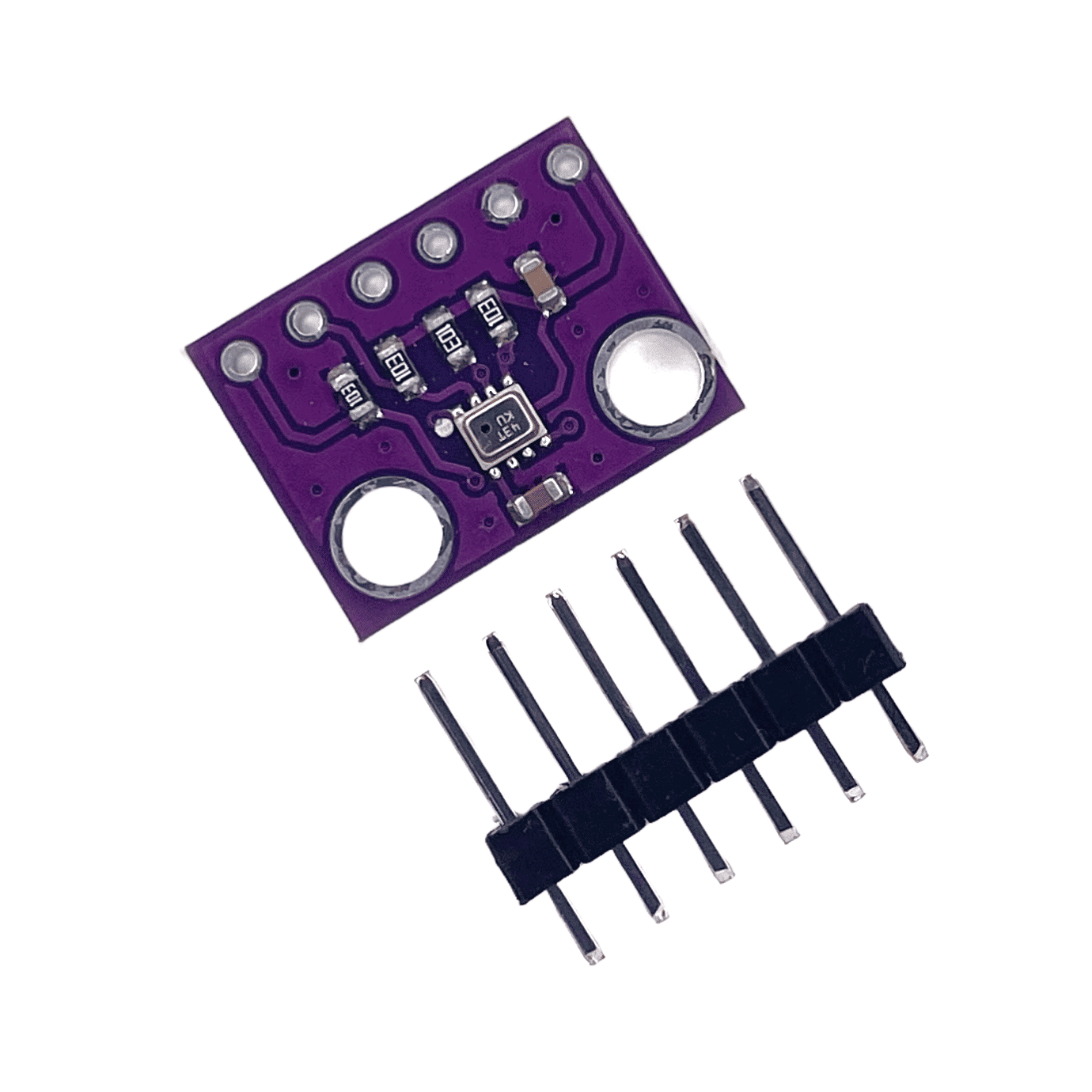

BMP280 Sensor Modul I2C Barometer Temperatur Luftdruck 3.3V 5V Arduino
BMP280 Sensor Modul I2C Barometer Temperatur Luftdruck 3.3V 5V Arduino
Verfügbarkeit für Abholungen konnte nicht geladen werden
Beschreibung
Der BMP280 von Bosch misst Luftdruck und Temperatur in einem Bauteil: 300 bis 1100 hPa mit einer relativen Genauigkeit von etwa ±0,12 hPa – das entspricht rund einem Meter Höhenunterschied. Die Daten kommen digital über I2C, das Modul hat einen Spannungsregler an Bord und läuft an 3,3 V wie an 5 V.
Genau diese Auflösung macht ihn vielseitig: Wetterstationen mit Tendenzanzeige, Höhenmesser für Drohnen und Modellraketen, Indoor-Etagenerkennung oder Langzeit-Logging des Luftdrucks. Die Standard-Adresse ist 0x76, per Lötbrücke lässt sie sich auf 0x77 legen, sodass zwei Sensoren an einem Bus laufen können.
Gut zu wissen: Der BMP280 misst keine Luftfeuchtigkeit – dafür brauchst du einen BME280, der äußerlich fast identisch aussieht. Der Temperaturwert dient primär der Druckkompensation und liegt durch die Eigenerwärmung der Platine oft etwas über der Raumtemperatur.
Highlights
- Messfunktionen
- Hochpräzise Erfassung von barometrischem Luftdruck und Umgebungstemperatur in einem Modul.
- Spannungsbereich
- Sicherer Betrieb zwischen 3,3V und 5V dank integriertem Spannungsregler und Pegelwandler.
- Höhenmessung
- Ermöglicht eine exakte Bestimmung der relativen Höhe mit einer Genauigkeit von bis zu ±1 Meter.
- Schnittstelle
- Standardisierte I2C-Schnittstelle zur einfachen Integration mit nur zwei Datenleitungen.
- Energieeffizienz
- Extrem geringer Stromverbrauch (ca. 3,6 µA bei 1 Hz), ideal für batteriebetriebene IoT-Geräte.
- Präzision
- Bosch BMP280 Chipsatz mit einer Druckgenauigkeit von ±1 hPa und Temperaturgenauigkeit von ±1,0°C.
- Kompakte Bauweise
- Minimale Abmessungen ermöglichen den Einbau in kleinste Gehäuse, Wearables oder Drohnen.
- Einsatzbereich
- Perfekt für Wetterstationen, GPS-Unterstützung (Time-to-First-Fix) und Smart-Home-Systeme.
- Stabilität
- Hohe Langzeitstabilität und EMV-Verträglichkeit für zuverlässige Daten über lange Zeiträume.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
UNSERE VERSPRECHEN
- Versand ab 20€ kostenfrei
- 30-tägiges Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 6 Pins
BMP280 Sensor Modul I2C Barometer Temperatur Luftdruck 3.3V 5V Arduino
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | VCC |
Versorgungsspannung | Versorgung | 3,3–5 V DC | Onboard-Regler erlaubt Betrieb an 3,3 V und 5 V. |
| 2 | GND |
Masse | Masse | 0 V | Gemeinsame Masse. |
| 3 | SCL |
I2C Takt | I²C | 3,3 V Logik | Taktleitung (im SPI-Modus = SCK). |
| 4 | SDA |
I2C Daten | I²C | 3,3 V Logik | Datenleitung (im SPI-Modus = MOSI/SDI). |
| 5 | CSB |
Chip Select / Busauswahl | SPI | 3,3 V Logik | HIGH bzw. offen = I2C-Modus; LOW aktiviert SPI. Nur bei der 6-poligen Variante vorhanden. |
| 6 | SDO |
Adressauswahl / SPI-Datenausgang | SPI | 3,3 V Logik | Im I2C-Modus wählt SDO die Adresse: LOW = 0x76, HIGH = 0x77. Nur bei der 6-poligen Variante. |
