0.91 Zoll OLED Modul 128x32 SSD1306 für Arduino

Name: 0.91 Zoll OLED Modul 128x32 SSD1306 für Arduino
Brand: MAKEROO
SKU: MKR-OLED-0.91-020
Price: 2.19 EUR
Availability: InStock

Bewertungen ansehen

2,19€

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Beschreibung

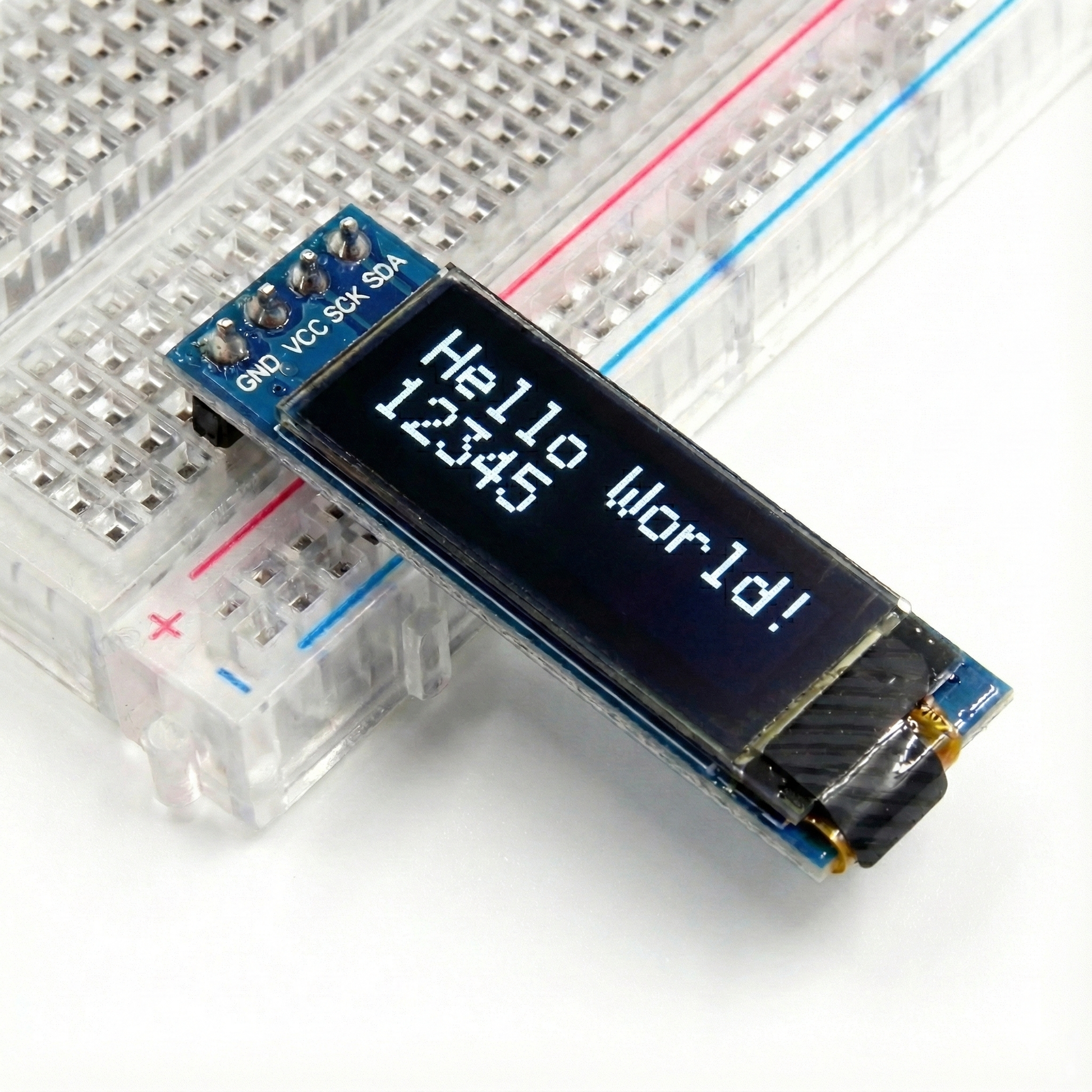

Dieses 0,91-Zoll-OLED zeigt 128 × 32 Pixel und wird über I2C mit nur vier Leitungen angeschlossen: GND, VCC, SCL, SDA. Weil OLED-Pixel selbst leuchten, gibt es keine Hintergrundbeleuchtung – schwarze Flächen bleiben wirklich schwarz, der Kontrast ist auch schräg von der Seite noch gut ablesbar.

Das schmale Format ist ideal, wenn eine Zeile Text reicht: Temperaturanzeige, Uhrzeit, IP-Adresse, Statusmeldung oder ein Menüpunkt. Es passt in flache Gehäuse, in die ein 0,96-Zoll-Display nicht mehr hineingeht, und braucht durch die geringe Pixelzahl kaum Strom. Angesteuert wird es über die verbreiteten Bibliotheken U8g2 oder Adafruit SSD1306.

Gut zu wissen: Die Standard-I2C-Adresse ist 0x3C. Das Modul läuft an 3,3 V und 5 V. Statische Anzeigen solltest du gelegentlich verschieben oder abschalten – OLEDs können bei monatelang unverändertem Bild einbrennen.

Highlights

Displaytechnologie: OLED mit selbstleuchtenden Pixeln – hoher Kontrast ohne Hintergrundbeleuchtung, schwarze Pixel bleiben vollständig aus.
Auflösung: 128 x 32 Pixel – in Grafik-Bibliotheken muss diese Auflösung explizit angegeben werden.
Bauform: Ultrakompaktes 0,91 Zoll Format, ideal für Wearables und platzkritische Einbauten.
Treiber-IC: SSD1306 Controller – unterstützt von Adafruit_SSD1306 und U8g2.
Schnittstelle: I2C (IIC) über 4 Pins: GND, VCC, SCL, SDA – weitere Sensoren können parallel am selben Bus hängen.
I2C-Adresse: Werkseitig 0x3C. Bleibt das Display dunkel, hilft ein Scan des I2C-Busses.
Betriebsspannung: 3,3 V bis 5 V DC dank integriertem Spannungsregler – am ESP32 den 3,3-V-Pin nutzen, damit die Logikpegel ohne Wandler stabil bleiben.
Stromaufnahme: Nur ca. 10–20 mA je nach Bildinhalt – gut geeignet für Batterieprojekte.
Kompatibilität: Arduino, ESP32, ESP8266, Raspberry Pi und weitere Mikrocontroller mit I2C-Bus.
Anwendung: Statuszeilen, Messwerte, Menüs und kompakte Anzeigen in Gehäusen mit wenig Platz.

Lieferumfang

1x 0.91 Zoll OLED Modul 128x32

Dateien

RoHS - Konformitätserklärung

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

UNSERE VERSPRECHEN

Versand ab 20€ kostenfrei
30-tägiges Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`GND`	Masse	Masse	0 V	Gemeinsame Masse mit dem Mikrocontroller verbinden.
2	`VCC`	Versorgungsspannung	Versorgung	3,3–5 V DC	Versorgung des Moduls, an 3V3 oder 5V des Boards.
3	`SCL`	I2C Takt	I²C	3,3 V Logik	Taktleitung, an SCL/A5 (Arduino UNO) bzw. GPIO22 (ESP32).
4	`SDA`	I2C Daten	I²C	3,3 V Logik	Datenleitung, an SDA/A4 (Arduino UNO) bzw. GPIO21 (ESP32).
