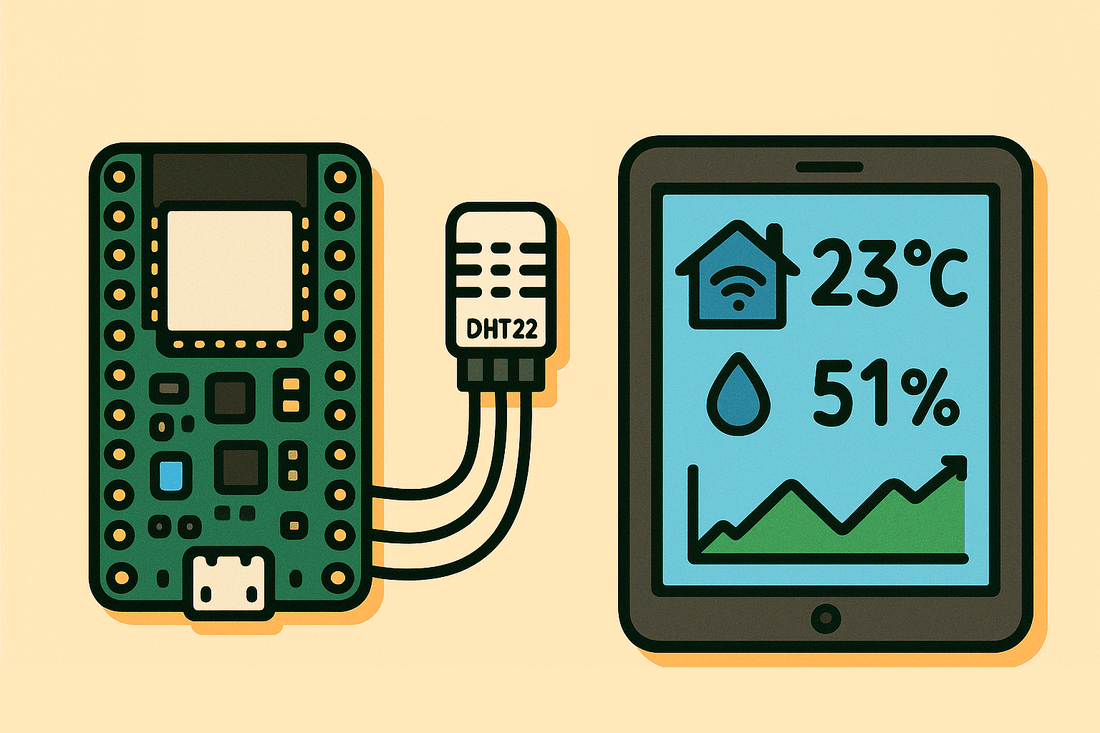

Smart Home Dashboard selber bauen: Dein eigenes Umwelt-Monitoring-System
Behalte Temperatur, Luftfeuchtigkeit und Luftdruck in deinen Räumen im Blick – mit einem selbstgebauten Dashboard, das du per WLAN steuern und ins Smart Home integrieren kannst. Von einfacher Anzeige bis zur vollautomatischen Heimsteuerung.
Einleitung
In einer zunehmend vernetzten Welt wollen wir nicht nur Geräte steuern, sondern sie verstehen. Mit einem eigenen Smart Home Dashboard erhältst du live einen Überblick über Umweltwerte wie Temperatur, Luftfeuchte oder Luftdruck in deinen Räumen. So schlägst du zwei Fliegen mit einer Klappe: Zum einen erhöhst du Komfort und Wohnqualität – zum anderen bekommst du eine ideale Grundlage, um Automatisierungen umzusetzen, etwa Lüften, Heizen oder Warnmeldungen bei kritischen Zuständen.
Ziel dieses Projekts:
Eine wand- oder tischfüllende Anzeige- und Steuerzentrale bauen, die mehrere Funktionen erfüllt:
- Anzeige wichtiger Umweltwerte (Temperatur, Luftfeuchte, Luftdruck, optional Luftqualität)
- Verbindung zum Heimnetzwerk über WLAN zur Fernanzeige oder Steuerung
- Einfache Bedienoberfläche – direkt auf dem Display oder über ein Web-Interface
- Flexibel nutzbar: stationär im Wohnzimmer oder mobil für wechselnde Räume
Dieses Projekt richtet sich sowohl an Einsteiger mit ersten Elektronik- und Mikrocontroller-Erfahrungen als auch an fortgeschrittene Maker, die ein vollwertiges Smart-Home-Element integrieren möchten.
Drei Varianten für jeden Anspruch
Je nach deinen Anforderungen und Vorkenntnissen kannst du zwischen drei Hauptvarianten wählen:
📱 Variante A: Touchscreen-Dashboard mit Webinterface
Nutze einen ESP32-S3 mit großem Display und Touch-Funktionalität. Perfekt für die Wandmontage im Wohnzimmer oder Flur. Steuerung direkt am Gerät oder per Browser.
✨ Ideal für: Einsteiger bis Fortgeschrittene, die ein kompaktes All-in-One-Dashboard wollen
🏠 Variante B: Heimnetz-Integration mit MQTT & Home Assistant
Mehrere Sensor-Nodes im ganzen Haus verteilen, zentrale Visualisierung über Home Assistant. Vollständige Smart-Home-Integration mit Automatisierungen und Benachrichtigungen.
🚀 Ideal für: Smart-Home-Profis, die bereits Home Assistant nutzen oder planen
🔋 Variante C: Akku-betriebene, kompakte Display-Station
Mobile Messstation mit Akku und kompaktem Display. Perfekt für wechselnde Räume oder portable Messungen. Energieeffizient mit Schlaf-Modi.
📦 Ideal für: Mobile Einsätze, Wechsel-Räume oder Outdoor-Messungen
Hardwareauswahl & Komponenten
Für dein Dashboard benötigst du folgende Hauptkomponenten:
Benötigte Hardware
🎛️ Mikrocontroller
ESP32 DevKit oder ESP32-S3 – Diese Boards bieten WLAN (und beim S3 zusätzlich viele Features wie USB-OTG, großes RAM) und genug GPIOs und Leistung für Anzeige, Vernetzung und Sensorik.
📺 Display
OLED-Display SSD1306 – Kompaktes Modul mit klarer Visualisierung. Alternativ: TFT-Display mit Touch-Funktion für interaktive Bedienung.
🌡️ Sensoren & Module
Umweltsensoren für Temperatur, Luftfeuchtigkeit, Luftdruck und optional Luftqualität. Bewährt: BME280 (Temp/Feuchte/Druck in einem), DHT22 (Temp/Feuchte).
⚡ Stromversorgung & Gehäuse
Entscheide dich, ob dein Dashboard stationär an einer Steckdose betrieben werden soll oder mobil mit Akku. Je nach Einsatz sind Netzteil, TP4056 Lademodul, Akku und Montage wichtige Faktoren.
Aufbau & Installation
1Verkabelung & Montage
Verbinde dein Display (via I²C-Schnittstelle) und deine Sensoren mit dem Mikrocontroller. Achte auf korrekte Anschlussbelegung:
- SDA/SCL für das Display (I²C-Verbindung)
- Datenleitungen für die Sensoren (je nach Sensor-Typ)
- VCC/GND für die Stromversorgung aller Komponenten
⚠️ Wichtig bei der Sensor-Platzierung:
Montiere die Sensoren so, dass sie repräsentative Messwerte liefern. Vermeide direkte Nähe zu Heizungen, Klimaanlagen oder Zugluftbereichen. Für präzise Messungen sollten Sensoren mindestens 1,5 Meter über dem Boden und mit etwas Abstand zur Wand montiert werden.
2Stromversorgung
Stationärer Betrieb: Eine 5V-Netzversorgung über USB reicht vollkommen aus. Nutze ein hochwertiges USB-Netzteil mit mindestens 2A Leistung.
Mobiler Betrieb: Verwende einen Akku (z. B. 18650 Lithium-Ionen) mit entsprechender Lade- und Schutzschaltung. Aktiviere Schlaf-Modi im Code, um die Laufzeit zu maximieren.
3Erste Inbetriebnahme
Nach der Verkabelung kannst du den Mikrocontroller mit deiner Entwicklungsumgebung verbinden, Display und Sensoren testen, und sicherstellen, dass Messwerte korrekt angezeigt werden.
Software & Vernetzung
Sensor-Daten erfassen & anzeigen
Mit Bibliotheken wie der Adafruit BME280-Library oder DHT-Library liest du Umweltwerte aus. Die Arduino IDE oder PlatformIO bieten dir alles, was du für die Programmierung brauchst.
💡 Tipp für Einsteiger:
Starte mit einem einfachen Sketch, der nur die Sensordaten ausliest und auf dem seriellen Monitor anzeigt. Sobald das funktioniert, kannst du die Display-Ausgabe und WLAN-Funktionen hinzufügen.
WLAN-Verbindung & Webinterface
Baue einen kleinen Web-Server auf dem Mikrocontroller auf, sodass du die Messwerte über dein Smartphone oder Tablet abrufen kannst. Eine bewährte Methode ist:
- Sensor-Daten via JSON bereitstellen
- Eine responsive Webseite mit Gauges oder Charts anzeigen
- Optional: WebSocket für Live-Updates nutzen
Heimnetz-Integration & Automatisierung
Für die Variante mit Heimnetz-Integration kannst du MQTT-Broker oder Home Assistant nutzen – so werden deine Messwerte im Smart-Home-System verfügbar und lassen sich automatisieren:
- Automatisches Lüften bei hoher Luftfeuchtigkeit
- Benachrichtigungen bei kritischen Werten
- Heizungssteuerung basierend auf Temperatur
- Historische Datenaufzeichnung und Analyse
Optionale Erweiterungen
Sobald dein Basis-Dashboard läuft, kannst du es mit folgenden Features erweitern:
📸 Kameramodul zur Raumüberwachung
Integriere ein ESP32-CAM-Modul für visuelle Überwachung oder Zeitraffer-Aufnahmen.
🗣️ Sprachsteuerung
Verbinde dein Dashboard mit Alexa oder Google Assistant für Sprachbefehle.
☀️ Solarversorgung
Für Outdoor-Einsätze: Solarpanel mit Akku-Pufferung für autarken Betrieb.
🔌 Relais-Steuerung
Schalte Lüfter, Heizung oder Luftbefeuchter automatisch basierend auf Messwerten – z. B. mit dem 1-Kanal Relay KY-019.
📊 Historische Datenspeicherung
Speichere Messwerte auf SD-Karte oder in einer Datenbank für langfristige Analyse.
📱 Mobile App mit Push-Benachrichtigungen
Entwickle eine eigene App oder nutze Blynk/MQTT-Dash für Benachrichtigungen bei kritischen Werten.
🛒 Alles für dein Smart Home Dashboard bei MAKEROO
In unserem Shop findest du alle benötigten Komponenten für dein Projekt:
Fazit & Ausblick
Mit diesem Projekt erhältst du nicht nur eine Anzeige für dein Raumklima – du schaffst eine Basis für smarte Automatisierungen in deinem Zuhause. Es zeigt dir nicht nur Werte in Echtzeit, sondern kann auf Wunsch ganz aktiv werden: Lüften bei hoher Feuchte, Warnung bei schlechter Luftqualität oder Steuerung über Web und Smart Home.
Je nach Anspruch kannst du schnell mit Variante C starten oder dich langfristig auf Variante B mit Vollintegration im Smart Home vorbereiten.
Als nächsten Schritt könntest du z. B. Relais-Aktoren integrieren, Kameramodule ergänzen oder eine mobile App hinzufügen – das Feld bleibt offen für deine Erweiterungen!
Viel Erfolg beim Aufbau deines Smart Home Dashboards! 🏠✨
