Beschreibung

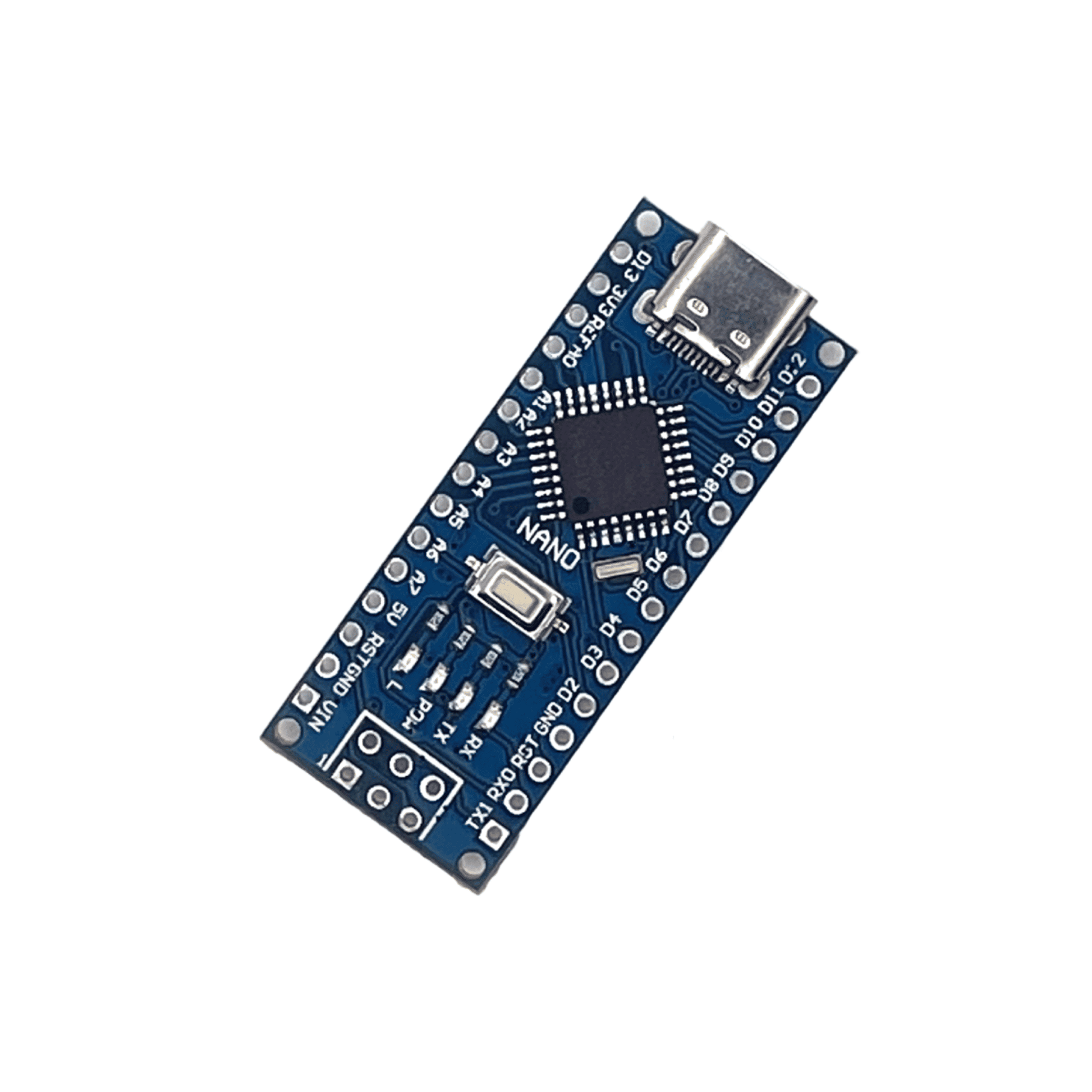

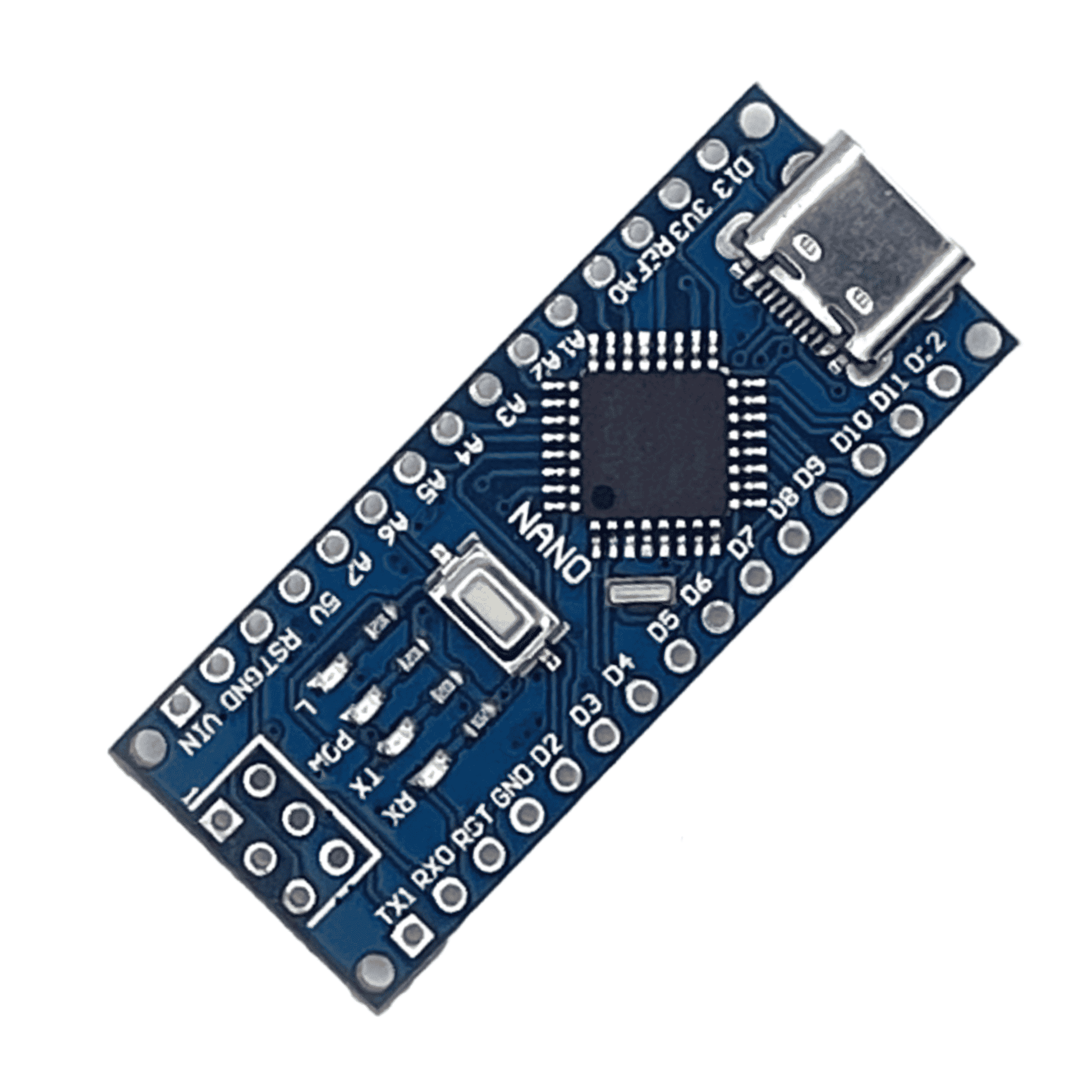

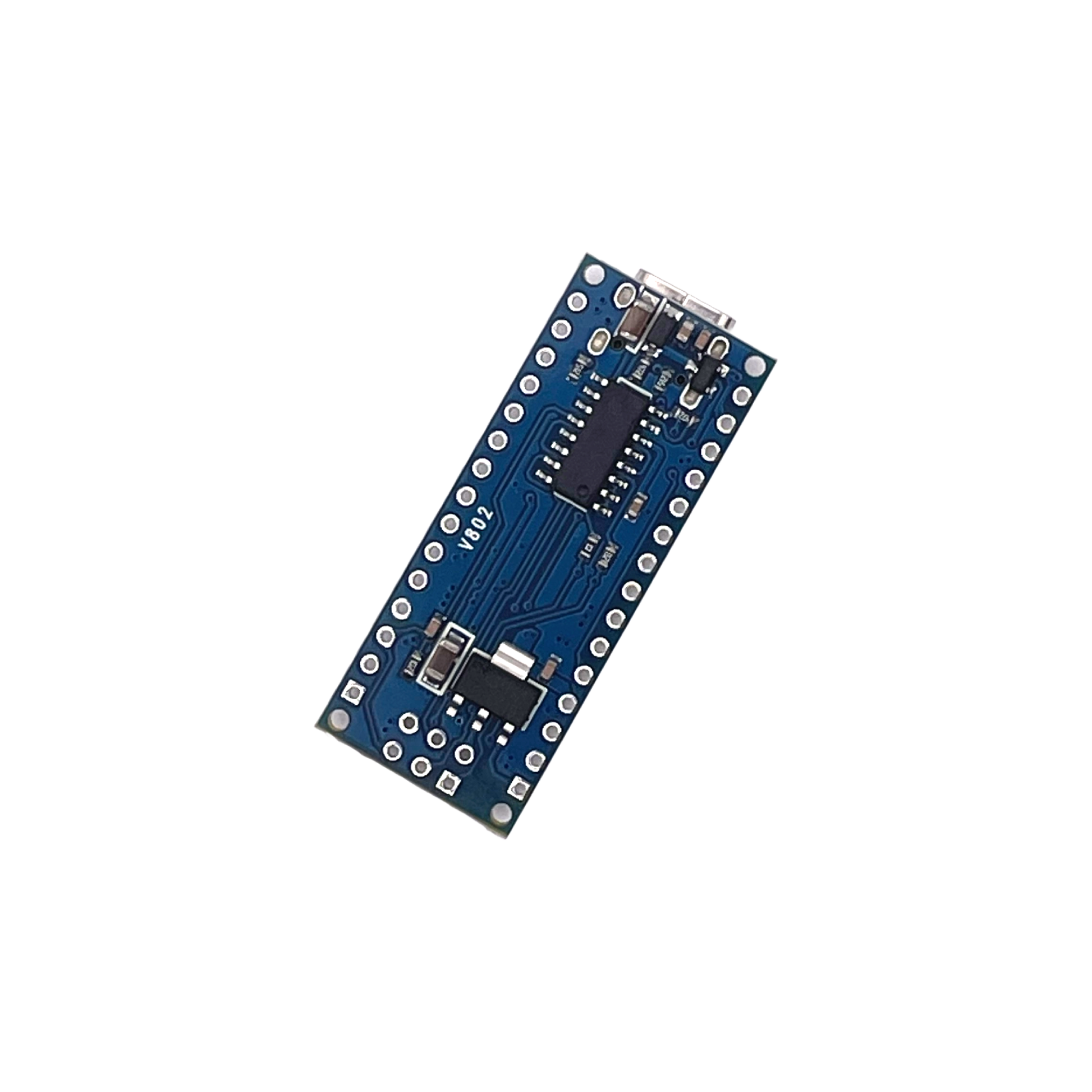

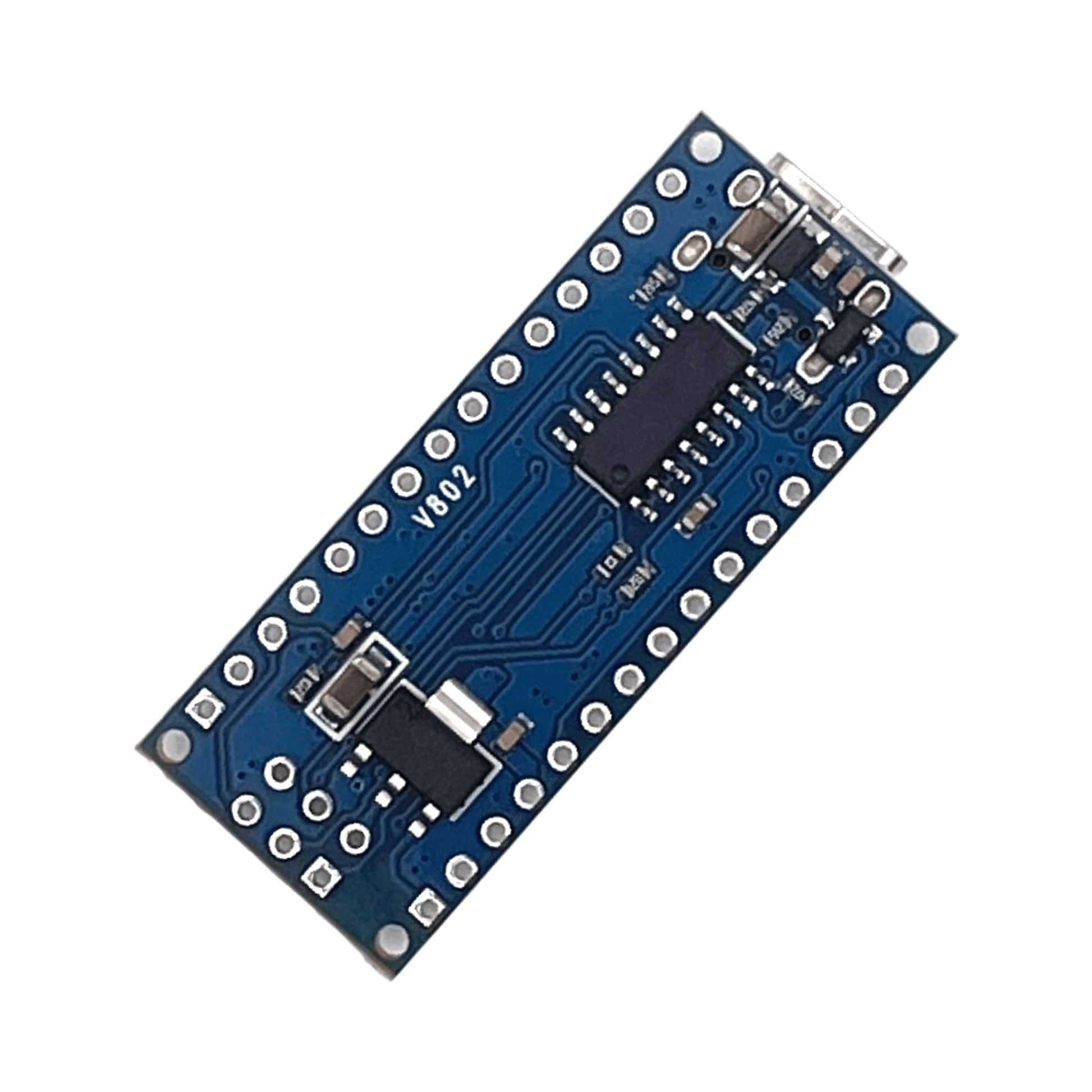

Das Nano V3 ist der Arduino UNO im Streichholzformat: derselbe ATmega328P mit 16 MHz, 32 kB Flash und 2 kB SRAM, dieselbe Programmierung – nur auf 45 × 18 mm und mit Stiftleisten, die direkt ins Breadboard stecken. Der USB-C-Anschluss und der CH340G-Wandler ersetzen das alte Mini-USB-Kabel.
Damit baust du alles, was du vom UNO kennst, nur eingebaut statt aufgebaut: LED-Steuerungen, Sensorlogger, Modellbau-Elektronik oder feste Installationen in einem Gehäuse. 14 digitale Pins (davon 6 mit PWM) und 8 Analogeingänge stehen bereit, dazu I2C, SPI und UART.
Gut zu wissen: A6 und A7 können nur analog lesen und nicht als digitale Ein- oder Ausgänge dienen. Am VIN-Pin gehören 7 bis 12 V; wer bereits geregelte 5 V hat, speist direkt am 5V-Pin ein. Falls der Upload fehlschlägt, hilft in der Arduino IDE die Prozessor-Option „ATmega328P (Old Bootloader)“.
Highlights
- Prozessor
- ATmega328P-AU mit 16 MHz Taktfrequenz – leistungsstarker 8-Bit Mikrocontroller für stabile Projektsteuerung.
- Schnittstelle
- Moderner USB Type-C Anschluss mit CH340G Treiber für zuverlässige Programmierung und Stromversorgung.
- Digitale I/O
- 14 digitale Pins, davon 6 mit PWM-Funktion zur Ansteuerung von Servos, LEDs oder Motoren.
- Analoge Eingänge
- 8 analoge Kanäle (A0–A7) – zwei mehr als der klassische Arduino Uno. Wichtig: A6 und A7 sind ausschließlich analog nutzbar, nicht als digitale I/O.
- Kommunikation
- Unterstützt UART, I2C und SPI für den einfachen Anschluss verschiedenster Sensoren und Displays.
- Spannungsversorgung
- USB-C, 5V direkt am 5V-Pin oder 7–12V DC am VIN-Pin über den integrierten Spannungsregler.
- Kompatibilität
- Vollständig kompatibel mit der Arduino IDE; Bootloader ist für den sofortigen Einsatz vorinstalliert.
- Bauform
- Besonders kompakte Nano-Bauweise – ideal für platzsparende Prototypen und Breadboard-Anwendungen.
- Treiber-Support
- Breite Kompatibilität des CH340G-Chips mit Windows 7/8/10/11 sowie macOS und Linux.
- Langlebigkeit
- Hochwertiges Platinenlayout mit ATmega328P-AU (SMD) für hohe Vibrationsbeständigkeit in mobilen Projekten.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
UNSERE VERSPRECHEN
- Versand ab 20€ kostenfrei
- 30-tägiges Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 24 Pins
Nano V3 ATmega328 Board – USB-C CH340 Mikrocontroller - Arduino IDE kompatibel
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | D0 / RX |
UART Empfang | UART | 5 V | Serieller Empfang, wird vom USB-Adapter mitbenutzt. |
| 2 | D1 / TX |
UART Senden | UART | 5 V | Serielles Senden, wird vom USB-Adapter mitbenutzt. |
| 3 | D2 |
Digital I/O / Interrupt 0 | Digital | 5 V | Interruptfähiger Pin. |
| 4 | D3 |
Digital I/O / PWM / Interrupt 1 | PWM | 5 V | PWM- und interruptfähig. |
| 5 | D4 |
Digital I/O | Digital | 5 V | Frei nutzbarer digitaler Pin. |
| 6 | D5 |
Digital I/O / PWM | PWM | 5 V | PWM-fähig. |
| 7 | D6 |
Digital I/O / PWM | PWM | 5 V | PWM-fähig. |
| 8 | D7 |
Digital I/O | Digital | 5 V | Frei nutzbarer digitaler Pin. |
| 9 | D8 |
Digital I/O | Digital | 5 V | Frei nutzbarer digitaler Pin. |
| 10 | D9 |
Digital I/O / PWM | PWM | 5 V | PWM-fähig, häufig für Servos. |
| 11 | D10 |
Digital I/O / PWM / SPI SS | SPI | 5 V | Slave Select für SPI. |
| 12 | D11 |
Digital I/O / PWM / SPI MOSI | SPI | 5 V | SPI-Datenausgang. |
| 13 | D12 |
Digital I/O / SPI MISO | SPI | 5 V | SPI-Dateneingang. |
| 14 | D13 |
Digital I/O / SPI SCK / Onboard-LED | SPI | 5 V | SPI-Takt und eingebaute LED. |
| 15 | A0–A3 |
Analogeingänge | Analog | 0–5 V | 10-Bit-ADC, auch digital nutzbar. |
| 16 | A4 / SDA |
Analogeingang / I2C Daten | I²C | 5 V | I2C-Datenleitung. |
| 17 | A5 / SCL |
Analogeingang / I2C Takt | I²C | 5 V | I2C-Taktleitung. |
| 18 | A6 / A7 |
Analogeingänge (nur analog) | Analog | 0–5 V | Nur als Analogeingang nutzbar, nicht als digitale I/O. |
| 19 | AREF |
Analoge Referenzspannung | Analog | max. 5 V | Externe ADC-Referenz. |
| 20 | 5V |
5-V-Versorgung | Versorgung | 5 V DC | Reglerausgang bzw. USB-Versorgung. |
| 21 | 3V3 |
3,3-V-Ausgang | Versorgung | 3,3 V DC | Nur gering belastbar. |
| 22 | VIN |
Ungeregelte Eingangsspannung | Versorgung | 7–12 V DC | Einspeisung über den Onboard-Regler. |
| 23 | GND |
Masse | Masse | 0 V | Mehrfach vorhanden. |
| 24 | RST |
Reset | Digital | aktiv LOW | Auf GND ziehen für Neustart. |
