UNO R3 Entwicklungsboard mit ATmega328P und USB-C – Arduino IDE

Name: UNO R3 Entwicklungsboard mit ATmega328P und USB-C – Arduino IDE
Brand: MAKEROO
SKU: MKR-UNO-R3-013
Price: 4.99 EUR
Availability: InStock

4,99€

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Beschreibung

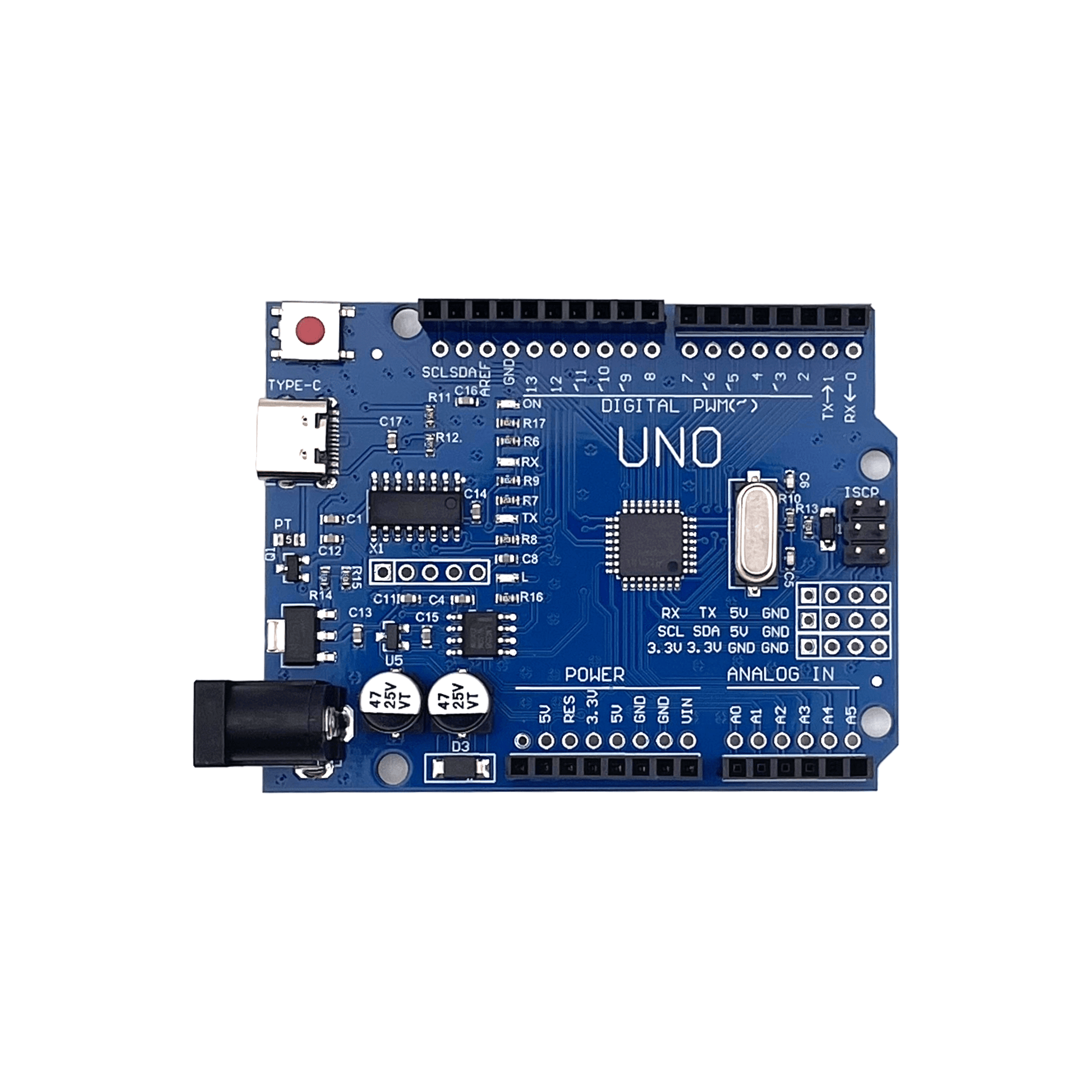

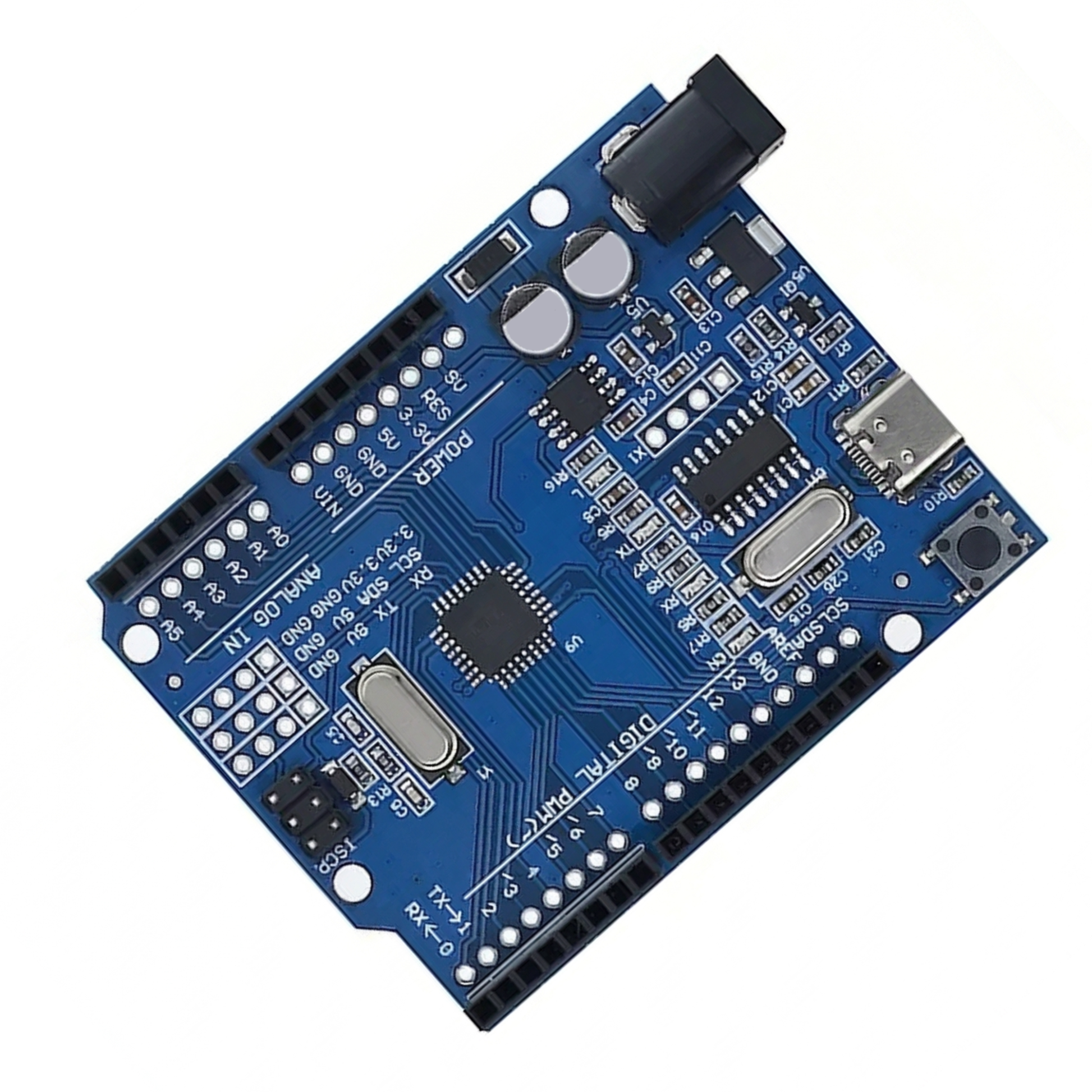

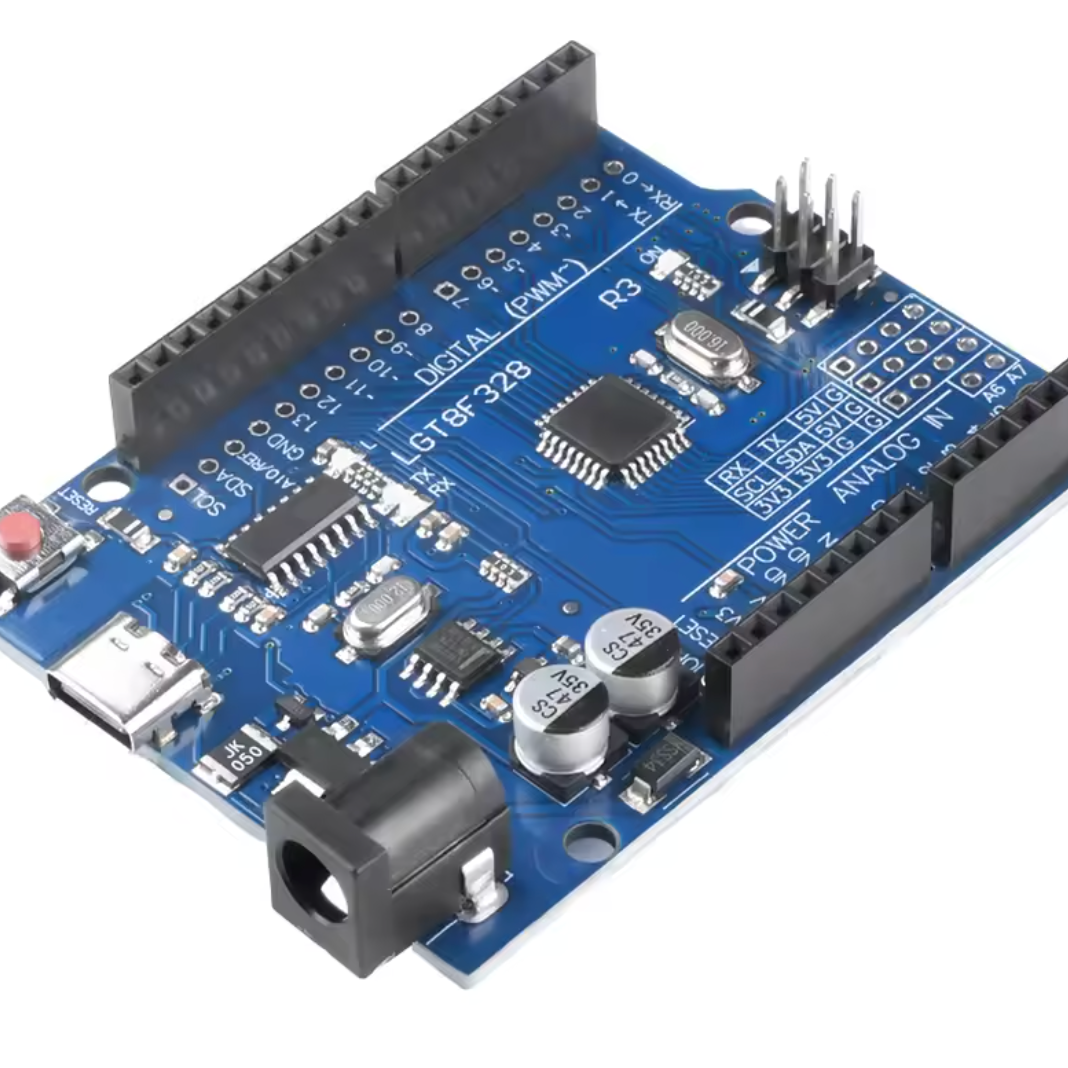

Das UNO R3 ist das Standardboard, auf das sich fast jedes Arduino-Tutorial bezieht: ATmega328P mit 16 MHz, 32 kB Flash, 2 kB SRAM und dem klassischen Shield-Layout. Dieses Board nutzt einen modernen USB-C-Anschluss und den CH340G als USB-Seriell-Wandler.

Für den Einstieg ist es die sicherste Wahl – nicht wegen der Rechenleistung, sondern wegen des Ökosystems: Jede Verdrahtungsanleitung, jedes Schulbuch und praktisch jedes Shield gehen von genau diesem Pinout aus. 14 digitale Pins (6 mit PWM), 6 Analogeingänge, I2C, SPI und UART sind über Buchsenleisten zugänglich, in die Steckbrücken direkt hineinpassen.

Gut zu wissen: Das Board arbeitet mit 5-V-Logik – 3,3-V-Sensoren und -Displays brauchen einen Pegelwandler. Über die Hohlbuchse gehören 7 bis 12 V. Der CH340G braucht auf älteren Windows-Versionen einmalig einen Treiber.

Highlights

Mikrocontroller: Leistungsstarker ATmega328P 8-Bit-Chip mit 16 MHz Taktfrequenz für stabile Rechenleistung.
USB-Schnittstelle: Zuverlässiger CH340G Chip für schnelle Datenübertragung und einfache Treiberinstallation.
Digitale I/O: 14 digitale Pins, davon 6 PWM-fähig für die Steuerung von Motoren oder LEDs.
Analoge Eingänge: 6 Kanäle zum präzisen Auslesen von analogen Sensoren (z.B. Temperatur oder Licht).
Kompatibilität: Vollständig kompatibel mit der Arduino IDE und dem standardisierten Shield-Ökosystem.
Anschluss: Robuster USB-C Port für eine langlebige und sichere Verbindung zur Programmierung.
Spannungsversorgung: Flexible Speisung über USB oder die DC-Hohlbuchse (empfohlen 7-12V) möglich.
Erweiterbarkeit: Standardisiertes R3-Layout ermöglicht den Einsatz von hunderten verfügbaren Erweiterungsboards.

Lieferumfang

1 × UNO R3 Entwicklungsboard mit ATmega328P

Dateien

RoHS - Konformitätserklärung

Benutzerhandbuch

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

UNSERE VERSPRECHEN

Versand ab 20€ kostenfrei
30-tägiges Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`D0 / RX`	UART Empfang	UART	5 V	Wird vom USB-Adapter mitbenutzt.
2	`D1 / TX`	UART Senden	UART	5 V	Wird vom USB-Adapter mitbenutzt.
3	`D2 / D3`	Digital I/O mit externem Interrupt	Digital	5 V	D3 zusätzlich PWM-fähig.
4	`D3, D5, D6, D9, D10, D11`	PWM-Ausgänge	PWM	5 V	Mit ~ auf der Platine markiert, analogWrite() nutzbar.
5	`D4, D7, D8`	Digitale I/O	Digital	5 V	Frei nutzbare digitale Pins.
6	`D10 / D11 / D12 / D13`	SPI: SS / MOSI / MISO / SCK	SPI	5 V	D13 ist zusätzlich mit der Onboard-LED verbunden.
7	`A0–A3`	Analogeingänge	Analog	0–5 V	10-Bit-ADC, auch als digitale I/O nutzbar.
8	`A4 / SDA`	I2C Daten	I²C	5 V	Zusätzlich auf der separaten SDA-Buchse oberhalb von AREF herausgeführt.
9	`A5 / SCL`	I2C Takt	I²C	5 V	Zusätzlich auf der separaten SCL-Buchse herausgeführt.
10	`AREF`	Analoge Referenzspannung	Analog	max. 5 V	Externe ADC-Referenz.
11	`5V`	5-V-Versorgung	Versorgung	5 V DC	Reglerausgang für Shields und Sensoren.
12	`3V3`	3,3-V-Ausgang	Versorgung	3,3 V DC	Max. ca. 50 mA.
13	`VIN`	Ungeregelte Eingangsspannung	Versorgung	7–12 V DC	Alternative Einspeisung, entspricht der Hohlbuchse.
14	`GND`	Masse	Masse	0 V	Mehrfach vorhanden.
15	`RESET`	Reset	Digital	aktiv LOW	Auf GND ziehen für Neustart, auch für Shields herausgeführt.
16	`IOREF`	Referenz der Logikspannung	Versorgung	5 V	Teilt Shields mit, mit welchem Logikpegel das Board arbeitet.
