Beschreibung

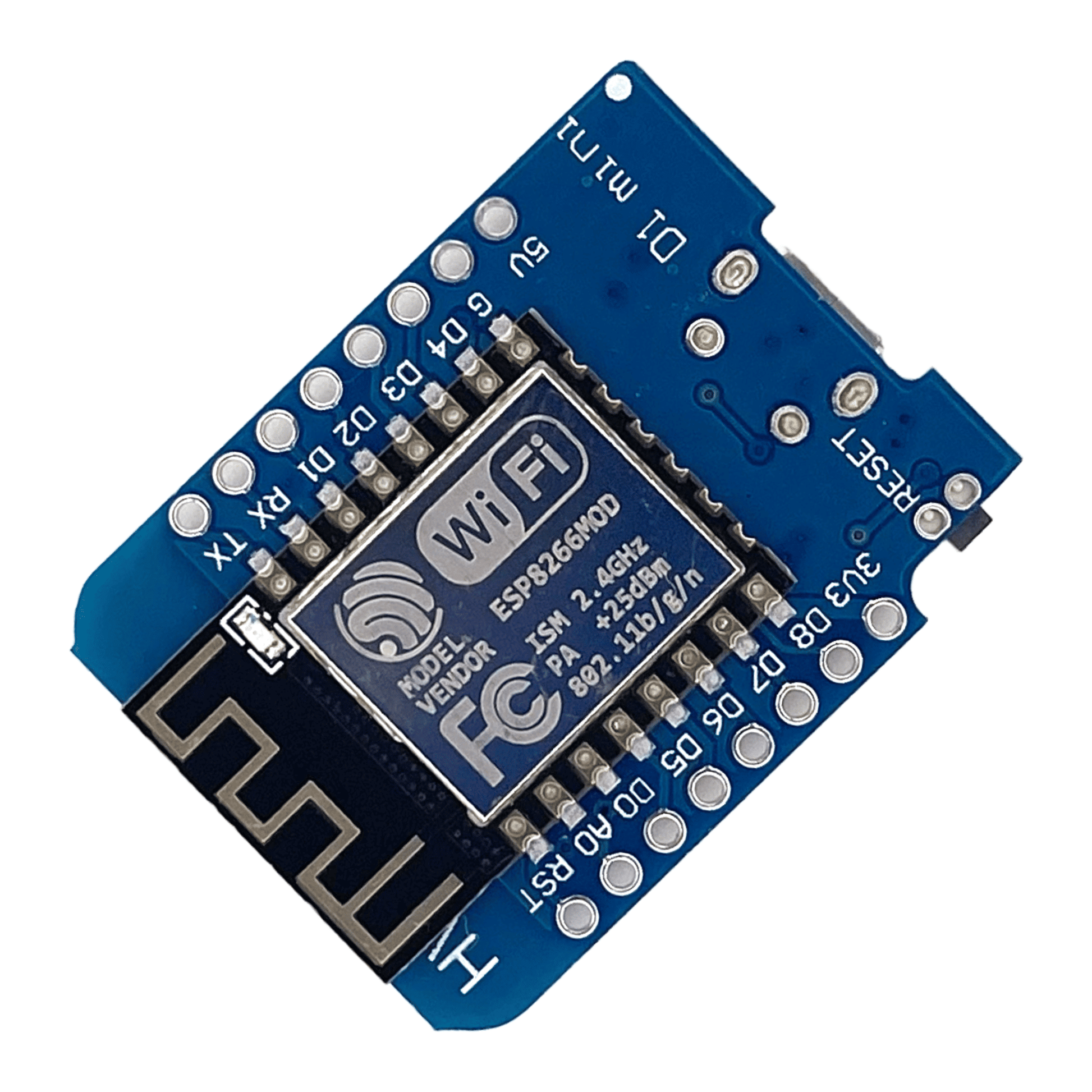

Das Wemos D1 Mini ist das kompakteste ESP8266-Board mit ordentlicher Ausstattung: ESP8266EX mit 80 MHz, 4 MB Flash und WLAN 2,4 GHz, USB-C-Anschluss, Spannungsregler und Reset-Taster auf gerade einmal 34,2 × 25,6 mm.
Sein größter Vorteil ist das Shield-System: Für das D1-Mini-Format gibt es fertige Aufsteckplatinen mit OLED, Relais, Akkulader oder DHT-Sensor, die sich ohne eine einzige Lötstelle stapeln lassen. Das macht es zum idealen Board für ESPHome-Sensoren, Steckdosenschalter und alles, was klein und dauerhaft irgendwo verschwinden soll.
Gut zu wissen: D0 (GPIO16) kann weder PWM noch Interrupts und wird für das Aufwachen aus dem Deep Sleep gebraucht. Der 5V-Pin hängt am USB-Bus, alle Signalpins arbeiten mit 3,3 V. Es gibt nur einen Analogeingang; am Board-Pin A0 darfst du bis 3,3 V anlegen.
Highlights
- Bauform
- Kompaktes und schlankes Design (ca. 34,2 x 25,6 mm) – ideal für die platzsparende Integration in IoT-Gehäuse.
- Konnektivität
- Integriertes 2,4 GHz WLAN (802.11 b/g/n) für eine nahtlose Einbindung in Heimnetzwerke und Cloud-Dienste.
- Programmierung
- Voll kompatibel mit der Arduino IDE, MicroPython und NodeMCU für eine einfache und schnelle Softwareentwicklung.
- Einsatzbereich
- Vielseitig einsetzbar für Smart Home Anwendungen, drahtlose Sensorknoten und komplexe IoT-Projekte.
- Spannungsversorgung
- 5V über USB-C oder den 5V-Pin. Die Logik arbeitet mit 3,3V; der 3V3-Pin versorgt angeschlossene Sensoren.
- Prozessor
- Leistungsstarker ESP8266EX Kern mit 80 MHz (übertaktbar auf 160 MHz) für schnelle Datenverarbeitung.
- Speicherkapazität
- Großzügige 4 MB Flash-Speicher für umfangreiche Programme und die Speicherung lokaler Webseiten.
- Schnittstellen
- USB-C sowie 11 digitale I/O-Pins (PWM, I2C, SPI, One-Wire) und ein analoger Eingang (A0).
- Gut zu wissen
- D0 (GPIO16) beherrscht als einziger Pin weder PWM noch Interrupts – er dient zum Aufwecken aus dem Deep-Sleep.
- Erweiterbarkeit
- Kompatibel mit dem Wemos D1 Mini Shield-System zum einfachen Stapeln von Sensoren und Aktoren.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
UNSERE VERSPRECHEN
- Versand ab 20€ kostenfrei
- 30-tägiges Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 16 Pins
Wemos D1 Mini ESP8266 WLAN WiFi Board Mikrocontroller mit USB-C kompatibel Arduino
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | RST |
Reset | Digital | aktiv LOW | Auf GND ziehen für Neustart; für Deep-Sleep mit D0 verbinden. |
| 2 | A0 |
Analogeingang | Analog | 0–3,2 V | Einziger ADC des ESP8266. |
| 3 | D0 (GPIO16) |
Digital I/O / Wake | Digital | 3,3 V | Kein PWM und kein Interrupt. |
| 4 | D5 (GPIO14) |
SPI SCK | SPI | 3,3 V | SPI-Takt. |
| 5 | D6 (GPIO12) |
SPI MISO | SPI | 3,3 V | SPI-Dateneingang. |
| 6 | D7 (GPIO13) |
SPI MOSI | SPI | 3,3 V | SPI-Datenausgang. |
| 7 | D8 (GPIO15) |
SPI CS | SPI | 3,3 V | Strapping-Pin, beim Boot LOW. |
| 8 | 3V3 |
3,3-V-Ausgang | Versorgung | 3,3 V DC | Versorgung für Sensoren. |
| 9 | TX (GPIO1) |
UART Senden | UART | 3,3 V | Serielles Senden. |
| 10 | RX (GPIO3) |
UART Empfang | UART | 3,3 V | Serieller Empfang. |
| 11 | D1 (GPIO5) |
I2C SCL | I²C | 3,3 V | Standard-SCL des D1 mini. |
| 12 | D2 (GPIO4) |
I2C SDA | I²C | 3,3 V | Standard-SDA des D1 mini. |
| 13 | D3 (GPIO0) |
Digital I/O / Flash | Digital | 3,3 V | Strapping-Pin, beim Boot HIGH. |
| 14 | D4 (GPIO2) |
Digital I/O / Onboard-LED | Digital | 3,3 V | Strapping-Pin, LED invertiert. |
| 15 | GND |
Masse | Masse | 0 V | Gemeinsame Masse. |
| 16 | 5V |
5-V-Ein-/Ausgang | Versorgung | 5 V DC | Direkt am USB-Bus. |
