Beschreibung

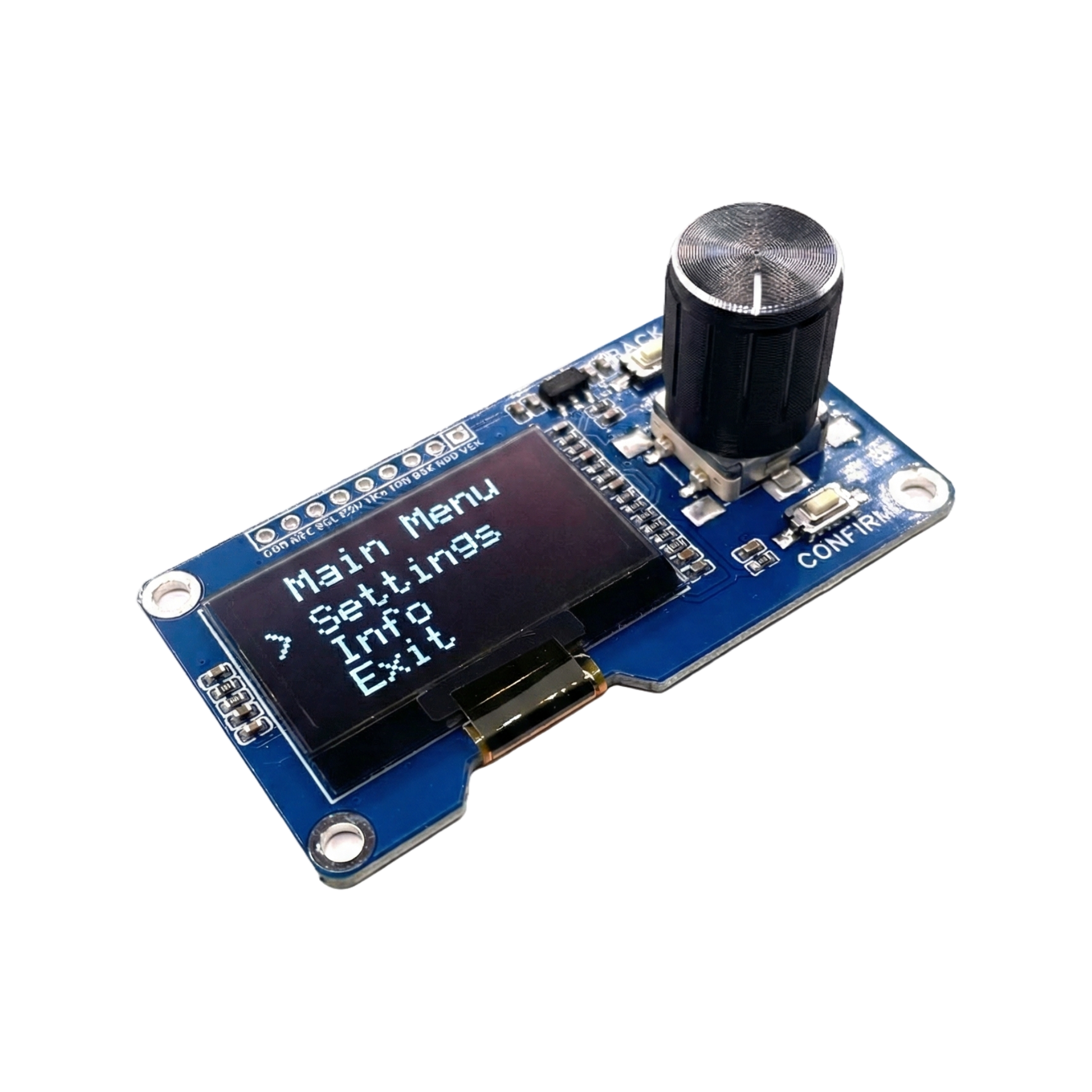

Dieses Modul kombiniert ein 1,3-Zoll-OLED (128 × 64 Pixel, SH1106) mit einem EC11-Drehgeber und zwei zusätzlichen Tasten auf einer Platine. Damit hast du Anzeige und komplette Bedienung in einem Bauteil – drehen zum Navigieren, drücken zum Auswählen, dazu eine eigene Bestätigen- und Zurück-Taste.
Das spart genau die Arbeit, die bei Menüprojekten am lästigsten ist: Display, Encoder und Taster einzeln verdrahten und mechanisch ausrichten. Passend für 3D-Drucker-Bedienpanels, Messgeräte, Sous-Vide- und Reflow-Steuerungen oder jedes Gerät, das ein Menü ohne Touchscreen braucht.
Gut zu wissen: Der Controller ist ein SH1106 – in U8g2 den SH1106-Konstruktor wählen, sonst ist das Bild um zwei Pixel verschoben. I2C-Adresse 0x3C. Das Modul ist für 3,3-V-Logik ausgelegt; am Arduino UNO mit 5 V gehört ein Pegelwandler in die I2C- und Taster-Leitungen.
Highlights
- Displaytechnologie
- Brillantes 1,3 Zoll OLED (Weiß) mit weitem Betrachtungswinkel und hohem Kontrast ohne Hintergrundbeleuchtung.
- Steuerungseinheit
- Integrierter EC11 Rotary Encoder für präzises Scrollen und Einstellen von Werten.
- Navigationstasten
- Zusätzliche dedizierte Tasten für 'Bestätigen' und 'Zurück' ermöglichen eine intuitive Menüführung.
- Schnittstelle
- Platzsparende I2C (IIC) Schnittstelle für das Display – reduziert den Verkabelungsaufwand am Mikrocontroller.
- Treiber-IC
- SH1106 Controller – in Bibliotheken wie U8g2 den SH1106-Treiber wählen, nicht SSD1306.
- I2C-Adresse
- Standardmäßig 0x3C.
- All-in-One Design
- Kombiniert Anzeige und Eingabe auf einem kompakten Board – ideal für platzkritische Gehäuseeinbauten.
- Spannungsversorgung
- Für 3,3-V-Logik ausgelegt (z. B. ESP32). Am 5-V-System wie dem Arduino UNO ist ein Pegelwandler für I2C- und Taster-Leitungen ratsam.
- Anwendung
- Die perfekte Lösung für Smart-Home-Zentralen, digitale Lautstärkeregler oder komplexe Menüsteuerungen.
- Auflösung
- Scharfe Darstellung von Texten und Grafiken auf 128 x 64 Pixeln.
- Montagefreundlich
- Vorgefertigtes Modul spart Zeit beim Prototyping und reduziert Fehlerquellen bei der manuellen Verkabelung.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
UNSERE VERSPRECHEN
- Versand ab 20€ kostenfrei
- 30-tägiges Rückgaberecht
- Lieferung in ca. 2–3 Tagen

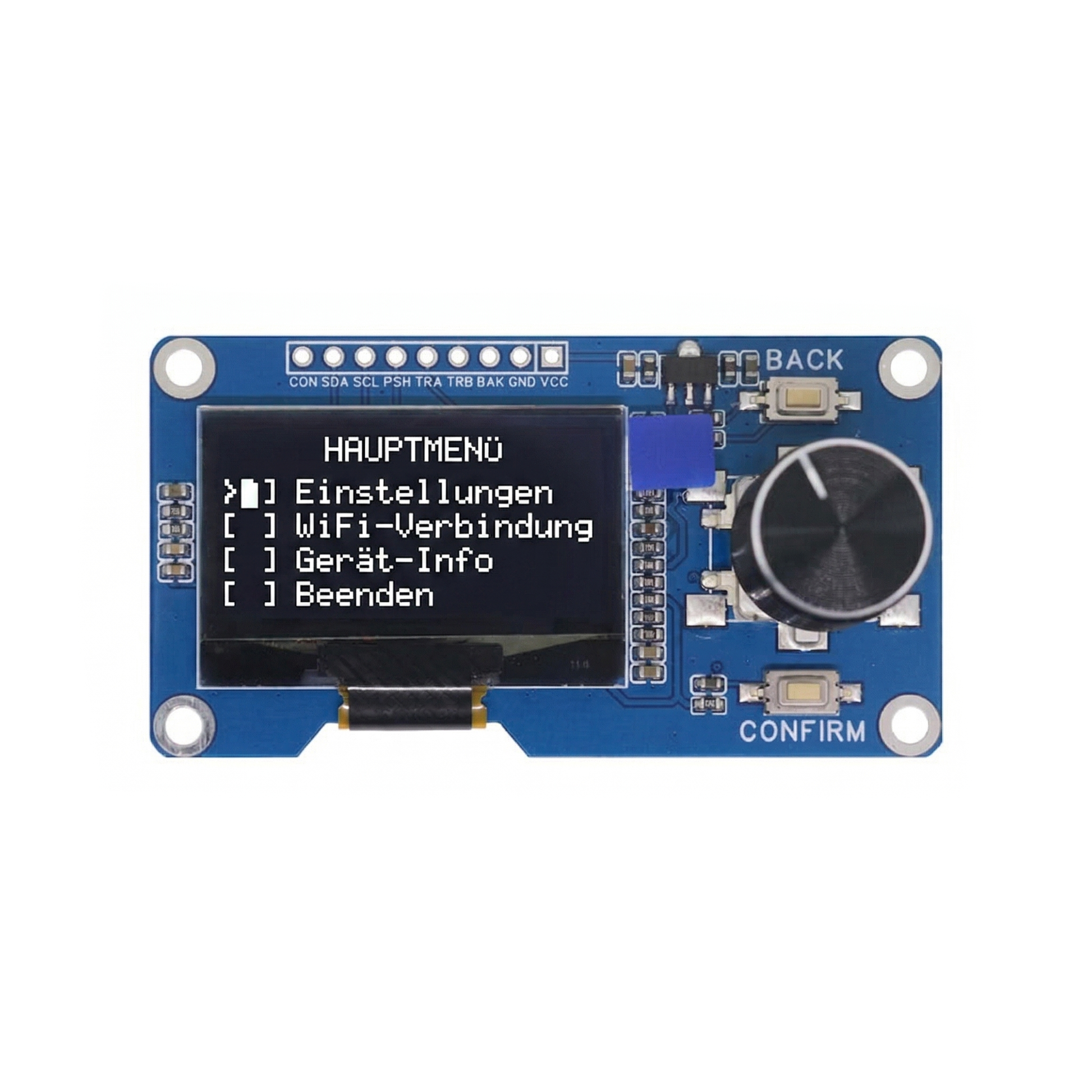

Pinout 9 Pins
Weißes OLED Display 1.3 Zoll SH1106 mit EC11 Rotary Encoder für Arduino
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | CON |
Taster CONFIRM | Digital | aktiv LOW | Bestätigungstaste rechts unten auf der Platine (Aufdruck 'CONFIRM'). |
| 2 | SDA |
I2C Daten | I²C | 3,3 V | Datenleitung des OLED. |
| 3 | SCL |
I2C Takt | I²C | 3,3 V | Taktleitung des OLED. |
| 4 | PSH |
Taster im Drehknopf (Push) | Digital | aktiv LOW | Druck auf die Achse des EC11-Encoders. |
| 5 | TRA |
Encoder Terminal A (CLK) | Digital | 3,3 V | Quadratursignal A des EC11. |
| 6 | TRB |
Encoder Terminal B (DT) | Digital | 3,3 V | Quadratursignal B – aus A und B ergibt sich die Drehrichtung. |
| 7 | BAK |
Taster BACK | Digital | aktiv LOW | Zurück-Taste rechts oben auf der Platine (Aufdruck 'BACK'). |
| 8 | GND |
Masse | Masse | 0 V | Gemeinsame Masse. |
| 9 | VCC |
Versorgungsspannung | Versorgung | 3,3 V DC | Modul ist für 3,3-V-Logik ausgelegt. |
