Beschreibung

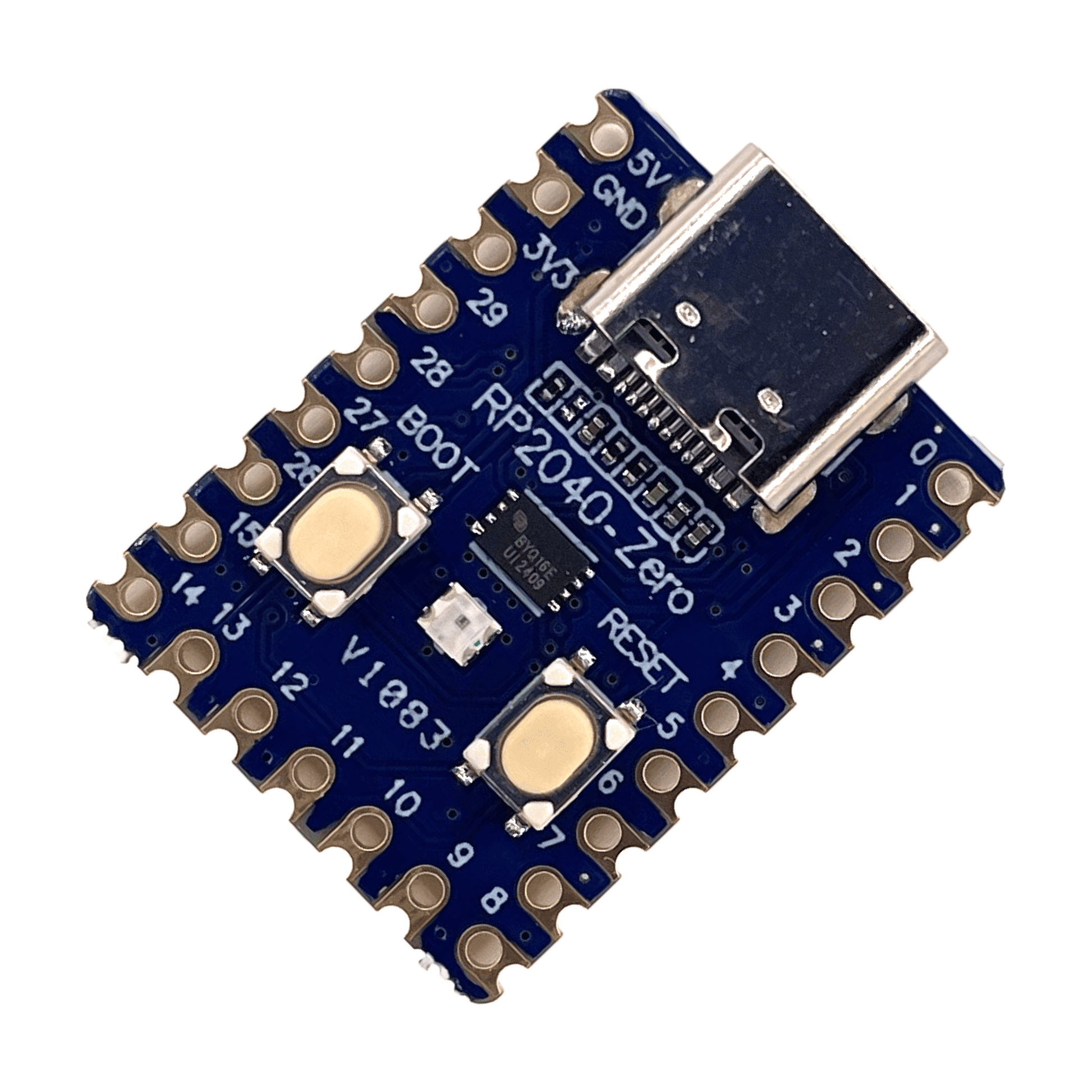

Das RP2040-Zero ist ein Raspberry-Pi-Pico im Miniaturformat: derselbe RP2040 mit zwei ARM Cortex-M0+ Kernen bis 133 MHz, 264 kB SRAM und 2 MB Flash, aber nur rund 18 × 24 mm groß. USB-C, ein Reset- und ein Boot-Taster sowie eine adressierbare RGB-LED sind an Bord.
Interessant macht den RP2040 vor allem die PIO-Einheit: acht programmierbare Zustandsautomaten, mit denen sich Protokolle wie WS2812, DVI oder eigene Timing-Signale in Hardware nachbilden lassen – ohne die CPU zu belasten. Programmiert wird mit MicroPython, CircuitPython, der Arduino IDE oder dem C/C++-SDK.
Gut zu wissen: Zum Flashen hältst du BOOT gedrückt und steckst das USB-Kabel ein – das Board meldet sich als USB-Laufwerk, auf das du die UF2-Datei kopierst. Funk hat der RP2040 keinen: weder WLAN noch Bluetooth.
Highlights
- Prozessor
- Dual-Core ARM Cortex M0+ mit einer flexiblen Taktfrequenz von bis zu 133 MHz.
- Speicherkapazität
- Ausgestattet mit 264 KB internem SRAM und 2 MB integriertem Flash-Speicher für Code und Daten.
- USB-Schnittstelle
- Moderner USB-C Anschluss mit Unterstützung für USB 1.1 Host- und Device-Modus.
- PIO-Subsystem
- Einzigartige programmierbare I/O-Blöcke (PIO) zur effizienten Emulation von Schnittstellen wie SD-Card oder VGA.
- GPIO-Flexibilität
- 29 multifunktionale GPIO-Pins, die flexibel für digitale und analoge Aufgaben konfiguriert werden können.
- Energieeffizienz
- Unterstützt verschiedene stromsparende Sleep- und Ruhezustandsmodi für batteriebetriebene Anwendungen.
- Bauform
- Extrem kleiner Formfaktor mit castellated Holes (gezackten Löchern) zur direkten SMD-Montage auf Trägerplatinen.
- Programmierung
- Umfassender Software-Support für C/C++, MicroPython und CircuitPython mit riesiger Community-Basis.
- Sensorik
- Integrierter Temperatursensor sowie präzise Timer und eine Echtzeituhr (RTC) direkt auf dem Chip.
- Peripherie
- Verfügt über 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-Bit ADC und 16 steuerbare PWM-Kanäle.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
UNSERE VERSPRECHEN
- Versand ab 20€ kostenfrei
- 30-tägiges Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 20 Pins
RP2040-Zero Board mit Dual-Core ARM Cortex M0+ Mikrocontroller
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | 5V |
5-V-Ein-/Ausgang | Versorgung | 5 V DC | Direkt am USB-C-Bus. |
| 2 | GND |
Masse | Masse | 0 V | Mehrfach vorhanden. |
| 3 | 3V3 |
3,3-V-Ausgang | Versorgung | 3,3 V DC | Ausgang des Onboard-Reglers. |
| 4 | GP29 |
GPIO / ADC3 | Analog | 0–3,3 V | Analogfähig. |
| 5 | GP28 |
GPIO / ADC2 | Analog | 0–3,3 V | Analogfähig. |
| 6 | GP27 |
GPIO / ADC1 | Analog | 0–3,3 V | Analogfähig. |
| 7 | GP26 |
GPIO / ADC0 | Analog | 0–3,3 V | Analogfähig. |
| 8 | GP15 |
GPIO | Digital | 3,3 V | Frei nutzbar. |
| 9 | GP14 |
GPIO | Digital | 3,3 V | Frei nutzbar. |
| 10 | GP13 |
GPIO | Digital | 3,3 V | Frei nutzbar. |
| 11 | GP12 |
GPIO | Digital | 3,3 V | Frei nutzbar. |
| 12 | GP11 |
GPIO | Digital | 3,3 V | Frei nutzbar. |
| 13 | GP10 |
GPIO | Digital | 3,3 V | Frei nutzbar. |
| 14 | GP9 |
GPIO | Digital | 3,3 V | Frei nutzbar. |
| 15 | GP8 |
GPIO | Digital | 3,3 V | Frei nutzbar. |
| 16 | GP0–GP7 |
GPIOs (gegenüberliegende Leiste) | Digital | 3,3 V | Aufsteigend beschriftet; I2C, SPI, UART und PWM sind per Software frei zuweisbar. |
| 17 | GP16 |
WS2812-RGB-LED (onboard) | Digital | 3,3 V | Fest mit der Onboard-RGB-LED verbunden. |
| 18 | GP17–GP25 |
Castellated-Pads an der Unterkante | Digital | 3,3 V | Nur als Lötpads herausgeführt, nicht auf der Stiftleiste. |
| 19 | RESET |
Reset-Taster | Digital | aktiv LOW | Als Taster auf der Platine vorhanden. |
| 20 | BOOT |
Bootloader-Taster | Digital | 3,3 V | Beim Einstecken gedrückt halten, um das Board als UF2-Laufwerk zu mounten. |
