ESP32-CAM Set mit CH340G Basisplatine & 2.4G Antenne

Name: ESP32-CAM Set mit CH340G Basisplatine & 2.4G Antenne
Brand: MAKEROO
SKU: MKR-ESP32-CAM-60
Price: 11.99 EUR
Availability: OutOfStock

11,99€

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Beschreibung

Das ESP32-CAM Set bündelt alles, was du für den Einstieg brauchst: Kameraboard mit OV2640 (2 Megapixel, bis 1600 × 1200), MicroSD-Slot, dazu die MB-Basisplatine mit CH340G und eine externe 2,4-GHz-Antenne.

Die Basisplatine ist der eigentliche Zeitgewinn: Statt einen USB-Seriell-Adapter zu verkabeln und GPIO0 für jeden Upload manuell auf Masse zu ziehen, steckst du das Kameramodul auf und programmierst per USB. Damit sind ein WLAN-Kamerastream, eine Wildkamera mit SD-Aufzeichnung, ein Türspion oder eine ESPHome-Kamera in Home Assistant an einem Nachmittag machbar.

Gut zu wissen: Der ESP32-CAM braucht beim Senden kurzzeitig deutlich über 300 mA – an einem schwachen Netzteil startet er in einer Boot-Schleife. Für die externe Antenne muss der Lötjumper auf der Platinenrückseite umgesetzt werden, sonst bleibt die PCB-Antenne aktiv.

Alle ESP32-Boards im Vergleich

Highlights

Mikrocontroller: ESP32-S (Dual-Core 32-Bit CPU, bis zu 240 MHz)
USB-UART Brücke: CH340G auf der mitgelieferten MB-Basisplatine – Flashen ohne manuelles Brücken von GPIO0
Kamerasensor: OV2640 (2 Megapixel Auflösung, Standard-Schnittstelle)
WLAN-Frequenz: 2.4 GHz (802.11 b/g/n)
Antennenanschluss: IPEX (U.FL) Buchse für die beiliegende externe Antenne, alternativ onboard PCB-Antenne – umschaltbar über den Lötjumper auf der Platinenrückseite
Speicherkapazität: 520 KB SRAM + 4 MB PSRAM + 4 MB Flash
Schnittstellen: UART, SPI, I2C, PWM, MicroSD-Kartenslot (FAT32, in der Praxis bis 32 GB)
Spannungsversorgung: 5V über den Micro-USB-Anschluss der Basisplatine – mindestens 500 mA einplanen
Gut zu wissen: Bei genutztem SD-Slot sind GPIO2, 4, 12, 13, 14 und 15 belegt; GPIO4 ist zugleich die helle Blitz-LED

Lieferumfang

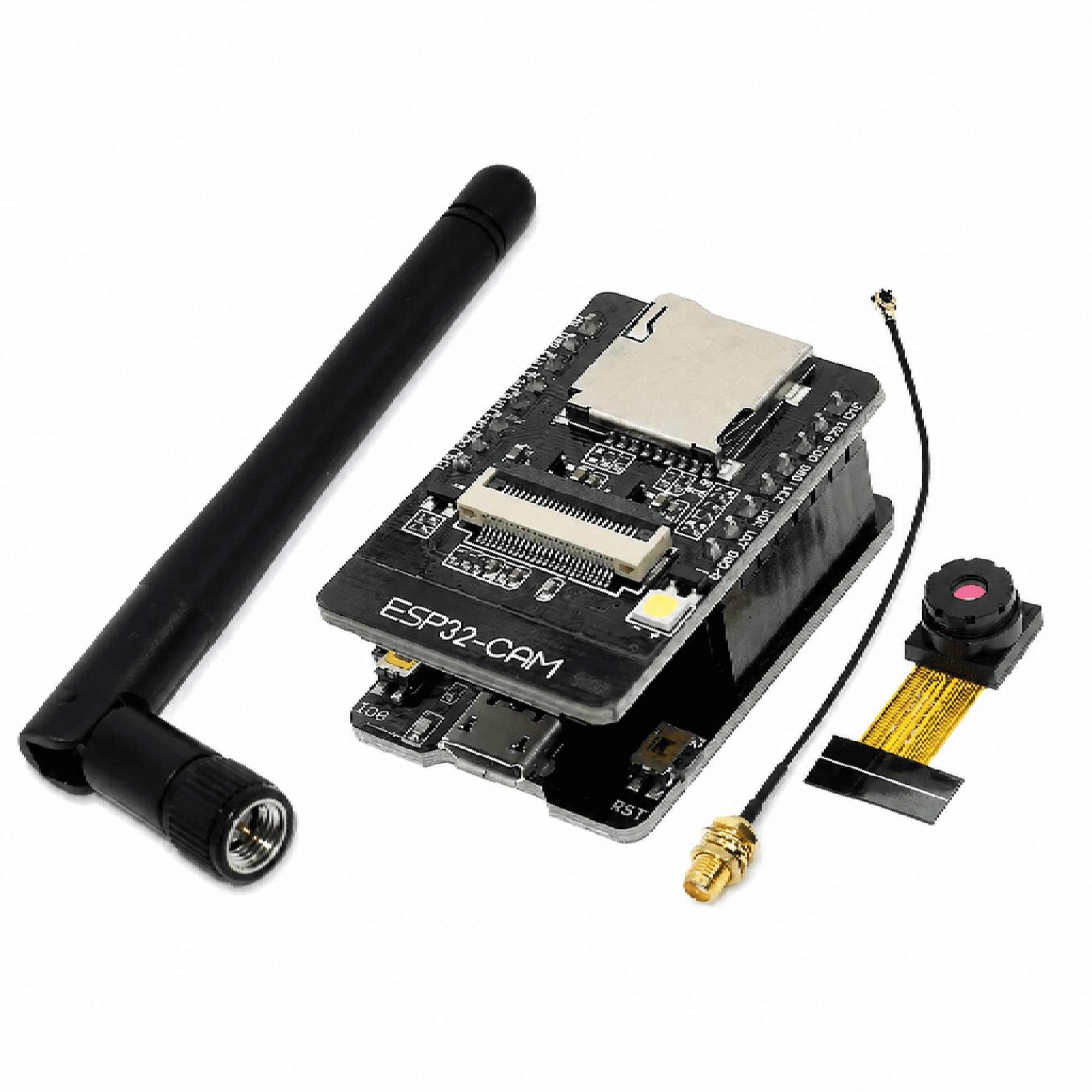

1x ESP32-CAM Entwicklungsboard mit OV2640 Kameramodul
1x ESP32-CAM-MB CH340G USB-Schnittstellen-Basisplatine
1x 2,4 GHz externe WLAN-Antenne mit IPEX-Anschlusskabel

Dateien

RoHS - Konformitätserklärung

Benutzerhandbuch

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

UNSERE VERSPRECHEN

Versand ab 20€ kostenfrei
30-tägiges Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`5V`	5-V-Versorgung	Versorgung	5 V DC	Empfohlene Versorgung, mindestens 500 mA – Brownouts sind hier die häufigste Fehlerursache.
2	`3V3`	3,3-V-Versorgung	Versorgung	3,3 V DC	Alternative Einspeisung direkt hinter dem Regler.
3	`GND`	Masse	Masse	0 V	Mehrfach vorhanden.
4	`U0T (GPIO1)`	UART TX	UART	3,3 V	Serielles Senden – wird zum Flashen benutzt.
5	`U0R (GPIO3)`	UART RX	UART	3,3 V	Serieller Empfang – wird zum Flashen benutzt.
6	`GPIO0`	Boot-Auswahl	Digital	3,3 V	Beim Start mit GND verbinden, um in den Flash-Modus zu gelangen. Die CH340G-Basisplatine übernimmt das automatisch.
7	`GPIO16`	freier GPIO	Digital	3,3 V	Einer der wenigen frei nutzbaren Pins, wenn die Kamera aktiv ist.
8	`GPIO2 / GPIO4 / GPIO12 / GPIO13 / GPIO14 / GPIO15`	SD-Karten-Interface	Digital	3,3 V	Von der Micro-SD-Karte belegt; nur frei, wenn kein SD-Slot genutzt wird. GPIO4 ist zusätzlich die helle Blitz-LED.
9	`GPIO33`	Onboard-Status-LED	Digital	3,3 V	Rote LED auf der Rückseite, invertiert geschaltet.
