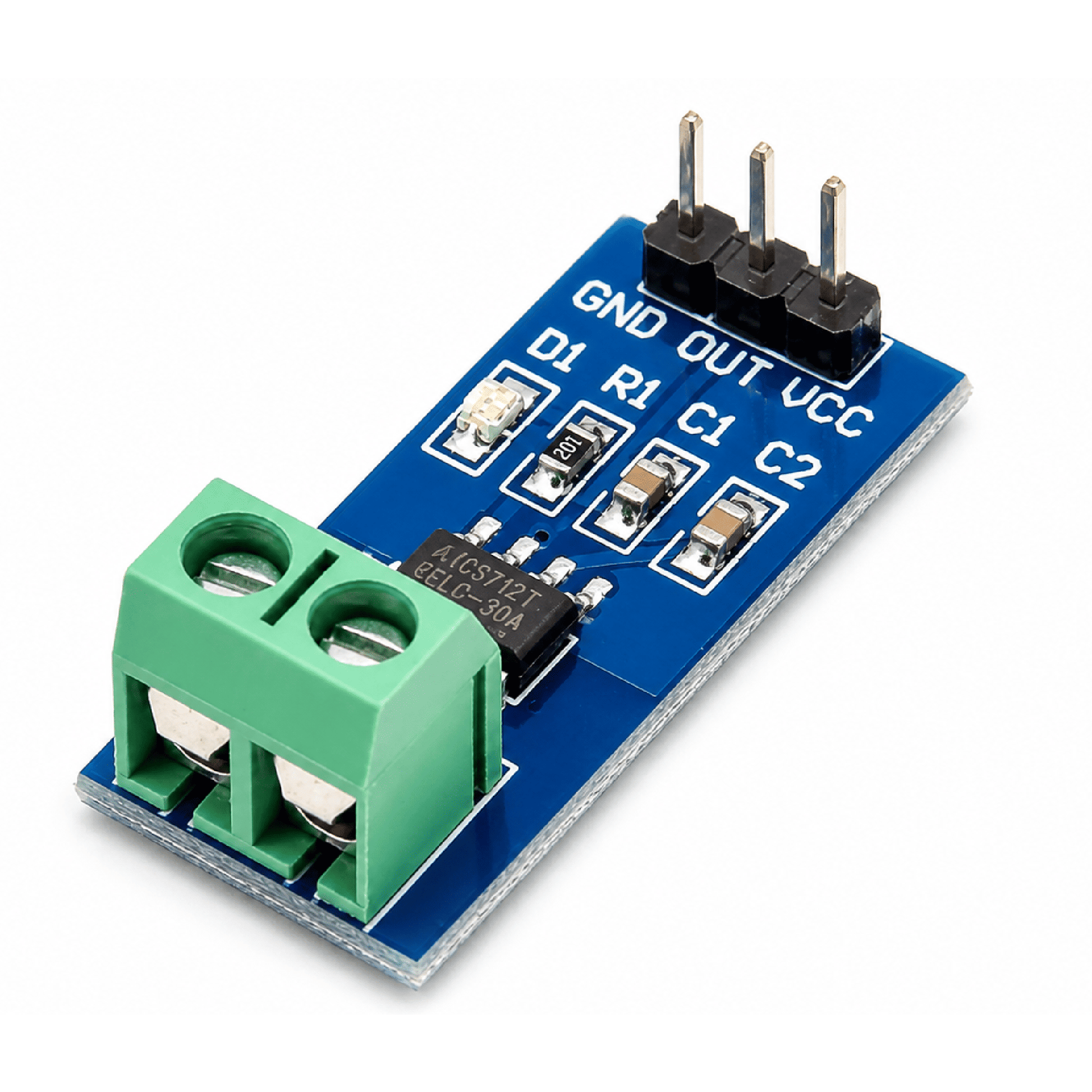

ACS712 Hall-Effekt Stromsensor Modul 5A DC

ACS712 Hall-Effekt Stromsensor Modul 5A DC

1,19€
1,19€
Sale Ausverkauft
Lieferung in ca. 2 - 3 Tagen
Über 4 Sterne auf Trustpilot
Sichere Bezahlung mit
PayPal Klarna Visa American Express Apple Pay

Beschreibung

Das ACS712 misst Strom über den Hall-Effekt: Der Leiter führt durch den Chip, das entstehende Magnetfeld wird gemessen. Diese Variante deckt ±5 A ab und gibt 185 mV pro Ampere aus, der Nullpunkt liegt bei halber Versorgungsspannung (bei 5 V also 2,5 V). Der Ausgang geht direkt an einen Analogeingang.

Der entscheidende Vorteil gegenüber einem Shunt-Widerstand ist die galvanische Trennung: Messkreis und Auswertung sind elektrisch voneinander getrennt, und der Sensor misst Gleich- wie Wechselstrom. Typisch eingesetzt wird er zur Motorstromüberwachung, Blockiererkennung bei Antrieben, Verbrauchsmessung an Netzteilen und in Solar- oder Akkuaufbauten.

Gut zu wissen: Der Sensor gehört in Reihe zum Verbraucher, nicht parallel. Bei 10-Bit-Auflösung entspricht ein ADC-Schritt rund 27 mA – für sehr kleine Ströme ist er also zu grob. Für stabile Werte lohnt es sich, über mehrere Messungen zu mitteln.

Highlights

Sensor-IC
ACS712ELCTR-05B-T
Messprinzip
Hall-Effekt – Last- und Messseite galvanisch getrennt
Stromarten
DC (Gleichstrom)
Messbereich
±5 A
Empfindlichkeit
185 mV pro Ampere
Nullpunkt
VCC/2, also ca. 2,5 V bei 5-V-Versorgung
Ausgangssignal
Analog, proportional zum Stromfluss
Spannungsversorgung
5 V DC – möglichst stabil, da der Ausgang direkt von VCC abhängt
Anschluss
3-Pin Stiftleiste (VCC, OUT, GND) plus 2-polige Schraubklemme für die Laststrecke
Kompatibilität
Arduino, ESP32, Raspberry Pi (via ADC; am ESP32 ist ein Spannungsteiler nötig)

Lieferumfang

1x ACS712 Stromsensor Modul 5A
