2x Nano V3 ATmega328 Board – USB-C CH340 Mikrocontroller - Arduino IDE kompatibel
2x Nano V3 ATmega328 Board – USB-C CH340 Mikrocontroller - Arduino IDE kompatibel
Verfügbarkeit für Abholungen konnte nicht geladen werden
Beschreibung

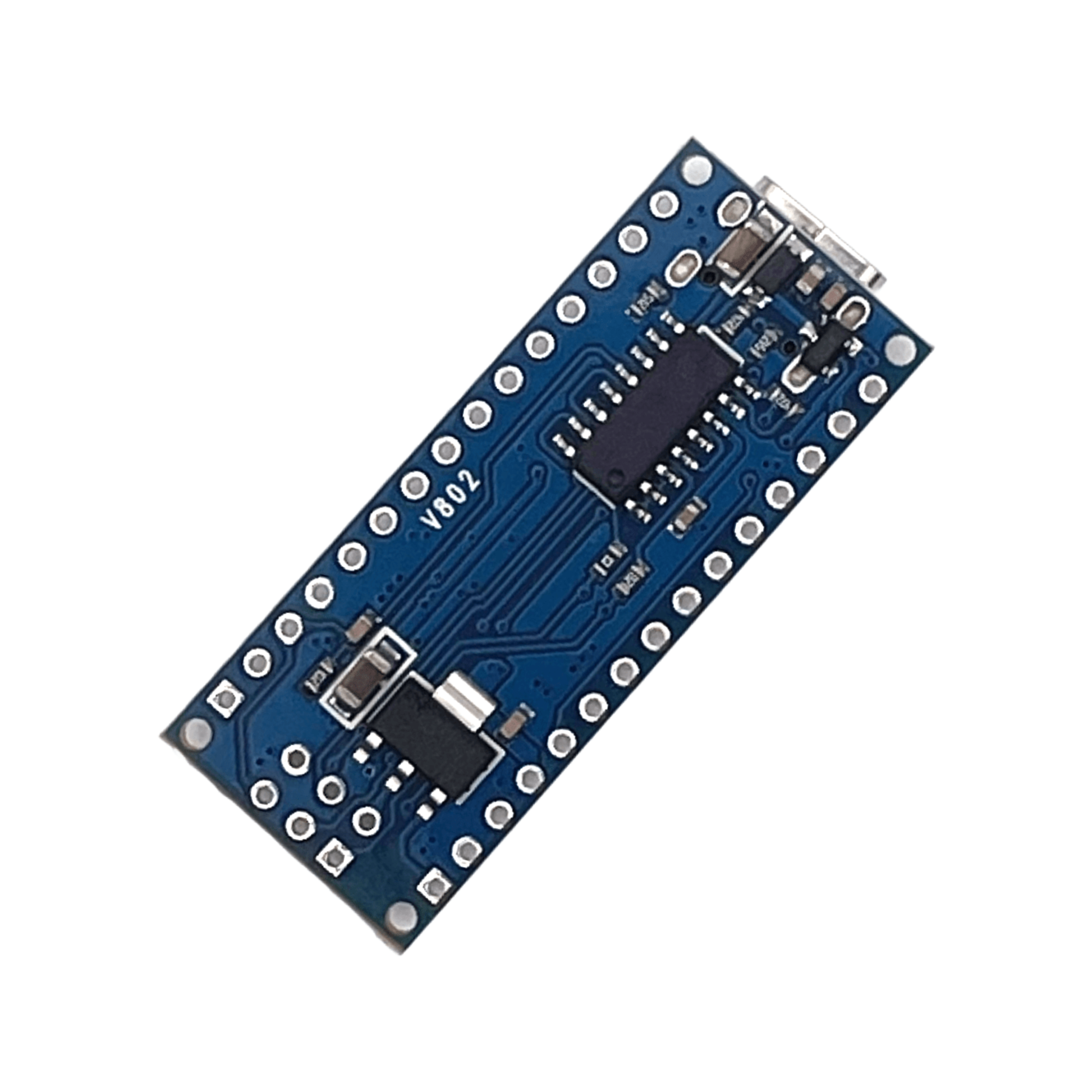

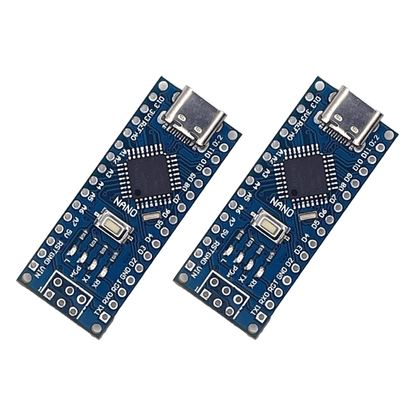

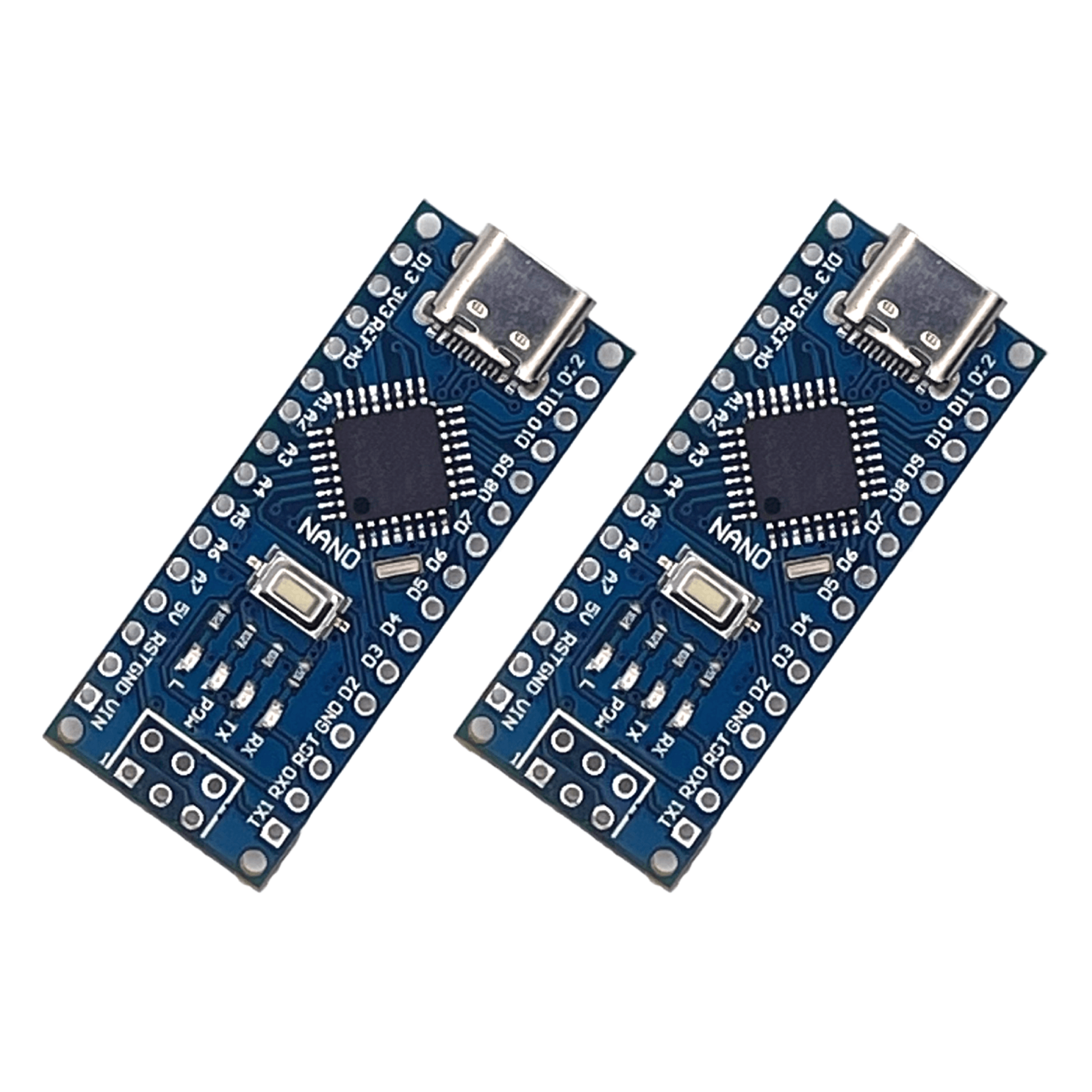

Zwei Nano V3 Boards im Set: ATmega328P mit 16 MHz, 32 kB Flash und 2 kB SRAM auf 45 × 18 mm, mit USB-C-Anschluss und CH340G-Wandler. Die Stiftleisten stecken direkt ins Breadboard oder werden in eine fertige Schaltung eingelötet.
Das Doppelpack passt gut, wenn ein Board fest in einem Projekt verschwindet und du trotzdem weiterentwickeln willst – oder wenn zwei Boards über UART, I2C oder Funk miteinander sprechen sollen. 14 digitale Pins (6 mit PWM), 8 Analogeingänge, dazu I2C, SPI und UART.
Gut zu wissen: A6 und A7 können nur analog lesen und nicht digital schalten. Am VIN-Pin gehören 7 bis 12 V; geregelte 5 V speist du direkt am 5V-Pin ein. Falls der Upload fehlschlägt, hilft in der Arduino IDE die Prozessor-Option „ATmega328P (Old Bootloader)“.
Highlights
- Prozessor
- ATmega328P-AU mit 16 MHz Taktfrequenz – leistungsstarker 8-Bit Mikrocontroller für stabile Projektsteuerung.
- Set-Vorteil
- Praktisches 2er-Bundle – ideal für parallele Projekte oder als Reserve in der Bastelkiste.
- Schnittstelle
- Moderner USB Type-C Anschluss mit CH340G Treiber für zuverlässige Programmierung und Stromversorgung.
- Digitale I/O
- 14 digitale Pins, davon 6 mit PWM-Funktion zur Ansteuerung von Servos, LEDs oder Motoren.
- Analoge Eingänge
- 8 analoge Kanäle (A0–A7) – zwei mehr als der klassische Arduino Uno. Wichtig: A6 und A7 sind ausschließlich analog nutzbar, nicht als digitale I/O.
- Kommunikation
- Unterstützt UART, I2C und SPI für den einfachen Anschluss verschiedenster Sensoren und Displays.
- Spannungsversorgung
- USB-C, 5V direkt am 5V-Pin oder 7–12V DC am VIN-Pin über den integrierten Spannungsregler.
- Kompatibilität
- Vollständig kompatibel mit der Arduino IDE; Bootloader ist für den sofortigen Einsatz vorinstalliert.
- Bauform
- Besonders kompakte Nano-Bauweise – ideal für platzsparende Prototypen und Breadboard-Anwendungen.
- Treiber-Support
- Breite Kompatibilität des CH340G-Chips mit Windows 7/8/10/11 sowie macOS und Linux.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
UNSERE VERSPRECHEN
- Versand ab 20€ kostenfrei
- 30-tägiges Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 24 Pins
2x Nano V3 ATmega328 Board – USB-C CH340 Mikrocontroller - Arduino IDE kompatibel
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | D0 / RX |
UART Empfang | UART | 5 V | Serieller Empfang, wird auch vom USB-Adapter genutzt. |
| 2 | D1 / TX |
UART Senden | UART | 5 V | Serielles Senden, wird auch vom USB-Adapter genutzt. |
| 3 | D2 |
Digital I/O / Interrupt 0 | Digital | 5 V | Externer Interrupt-fähiger Pin. |
| 4 | D3 |
Digital I/O / PWM / Interrupt 1 | PWM | 5 V | PWM-fähig und interruptfähig. |
| 5 | D4 |
Digital I/O | Digital | 5 V | Frei nutzbarer digitaler Pin. |
| 6 | D5 |
Digital I/O / PWM | PWM | 5 V | PWM-fähig. |
| 7 | D6 |
Digital I/O / PWM | PWM | 5 V | PWM-fähig. |
| 8 | D7 |
Digital I/O | Digital | 5 V | Frei nutzbarer digitaler Pin. |
| 9 | D8 |
Digital I/O | Digital | 5 V | Frei nutzbarer digitaler Pin. |
| 10 | D9 |
Digital I/O / PWM | PWM | 5 V | PWM-fähig, häufig für Servos genutzt. |
| 11 | D10 |
Digital I/O / PWM / SPI SS | SPI | 5 V | Slave Select für SPI, PWM-fähig. |
| 12 | D11 |
Digital I/O / PWM / SPI MOSI | SPI | 5 V | SPI-Datenausgang, PWM-fähig. |
| 13 | D12 |
Digital I/O / SPI MISO | SPI | 5 V | SPI-Dateneingang. |
| 14 | D13 |
Digital I/O / SPI SCK / Onboard-LED | SPI | 5 V | SPI-Takt, zusätzlich mit der eingebauten LED verbunden. |
| 15 | A0–A3 |
Analogeingänge | Analog | 0–5 V | 10-Bit-ADC, auch als digitale I/O nutzbar. |
| 16 | A4 / SDA |
Analogeingang / I2C Daten | I²C | 5 V | I2C-Datenleitung des Nano. |
| 17 | A5 / SCL |
Analogeingang / I2C Takt | I²C | 5 V | I2C-Taktleitung des Nano. |
| 18 | A6 / A7 |
Analogeingänge (nur analog) | Analog | 0–5 V | Ausschließlich als Analogeingänge nutzbar, nicht als digitale I/O. |
| 19 | AREF |
Analoge Referenzspannung | Analog | max. 5 V | Externe Referenz für den ADC. |
| 20 | 5V |
5-V-Versorgung | Versorgung | 5 V DC | Ausgang des Reglers bzw. Einspeisung bei USB-Betrieb. |
| 21 | 3V3 |
3,3-V-Ausgang | Versorgung | 3,3 V DC | Kleiner Hilfsausgang, nur wenige mA belastbar. |
| 22 | VIN |
Ungeregelte Eingangsspannung | Versorgung | 7–12 V DC | Einspeisung über den Onboard-Regler. |
| 23 | GND |
Masse | Masse | 0 V | Mehrfach vorhanden. |
| 24 | RST |
Reset | Digital | aktiv LOW | Auf GND ziehen löst einen Reset aus. |
