Solderless Breadboard 400 Kontakte – Transparentes Mini-Testboard 8,5 × 5,5 cm für DIY & Arduino

1 1

Solderless Breadboard 400 Kontakte – Transparentes Mini-Testboard 8,5 × 5,5 cm für DIY & Arduino

Name: Solderless Breadboard 400 Kontakte – Transparentes Mini-Testboard 8,5 × 5,5 cm für DIY & Arduino
Rating: 5.00 (2 reviews)

Bewertungen ansehen

1,49€

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Beschreibung

Auf diesem Breadboard mit 400 Kontakten steckst du Schaltungen zusammen, ohne zu löten: 30 Reihen im 2,54-mm-Raster, ein Mittelsteg für DIP-ICs und zwei durchgehende Versorgungsschienen mit + / − Markierung. Mit 8,5 × 5,5 cm passt es direkt neben ein Arduino-UNO-Board.

Das transparente Gehäuse zeigt die Kontaktfedern im Inneren – praktisch, um zu sehen, welche Löcher tatsächlich miteinander verbunden sind, und hilfreich beim Erklären in Kursen oder im Unterricht. Auf der Rückseite sitzt ein Klebestreifen zur Montage, seitliche Nuten verbinden mehrere Boards zu einer größeren Fläche.

Gut zu wissen: Am besten hält starrer Volldraht von etwa 0,3 bis 0,8 mm (20–28 AWG); flexible Litze rutscht ohne Aderendhülse aus den Kontakten. Gedacht ist das Board für Kleinsignal- und Logikschaltungen – nicht für Netzspannung oder hohe Ströme.

Highlights

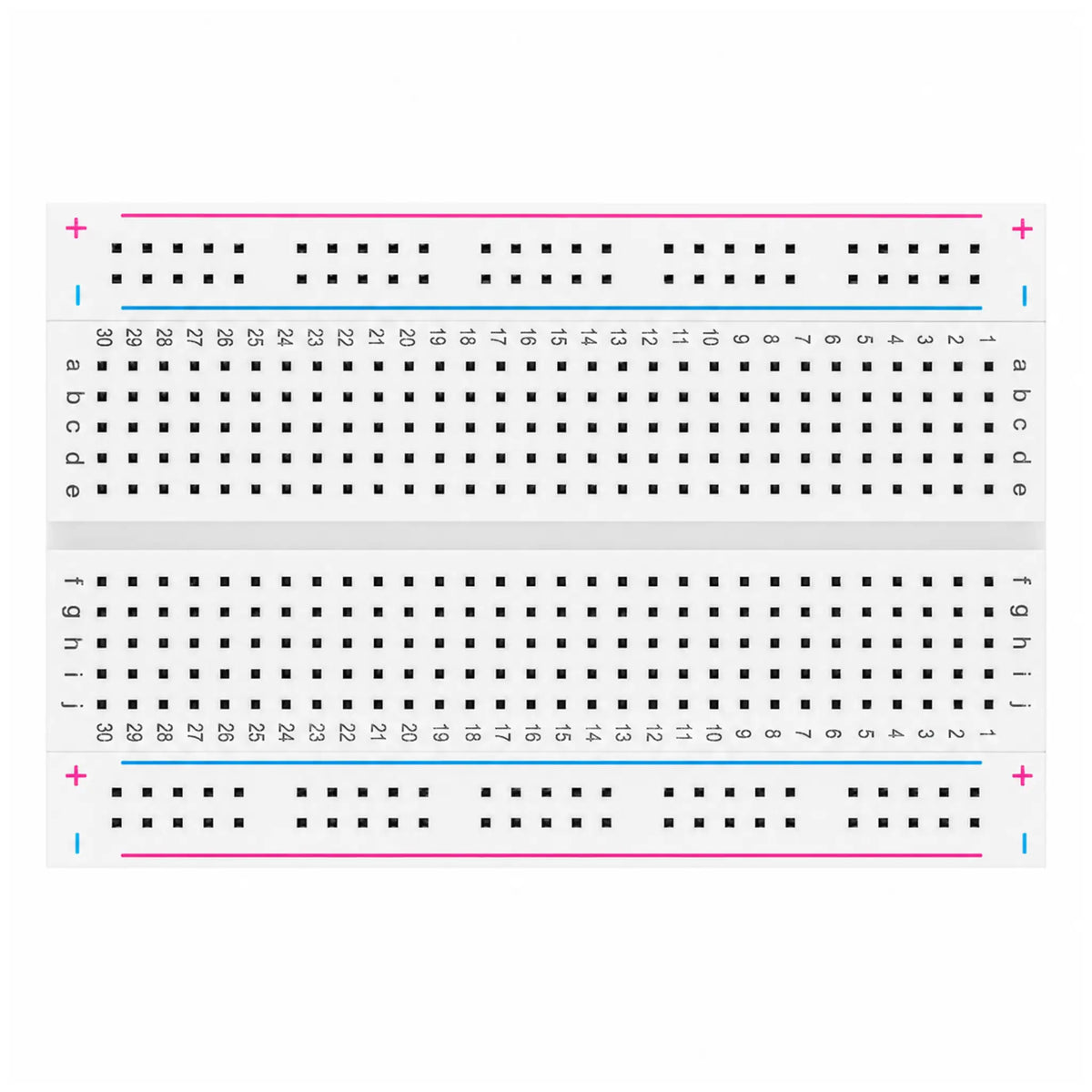

Kontakte: 400 Kontaktpunkte: 30 Reihen im Hauptfeld (2 × 5 Kontakte je Reihe) plus zwei Versorgungsschienen.

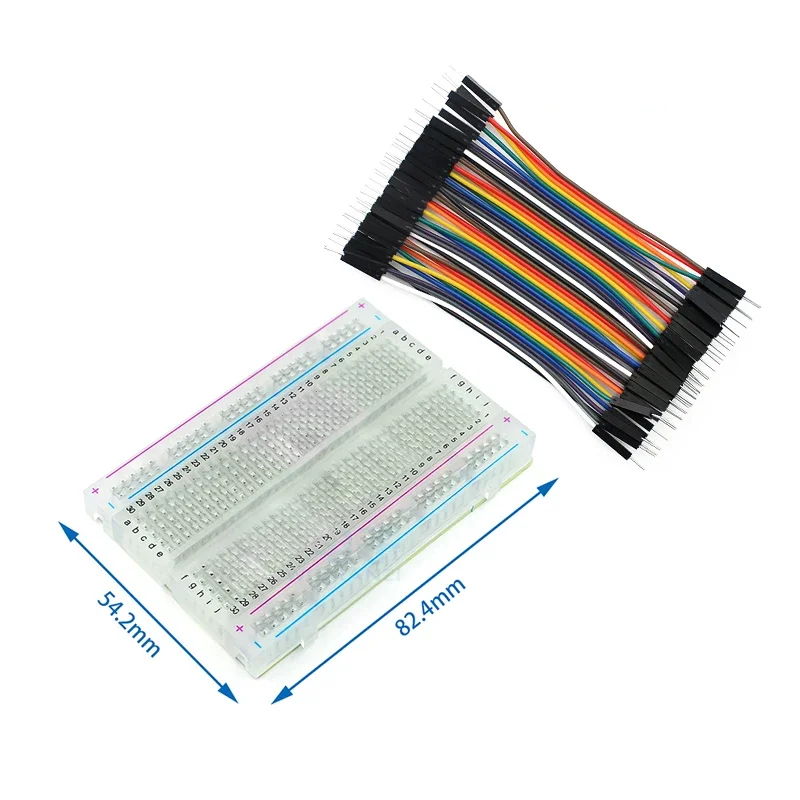

Abmessungen: Ca. 8,5 × 5,5 cm – die klassische Mini-Größe, passt neben ein Arduino-UNO-Board.
Raster: 2,54 mm (0,1 Zoll) – Standard für DIP-ICs, Stiftleisten und die meisten Module.
Mittelsteg: Trennt die beiden Halbfelder, sodass DIP-Bausteine sauber überbrückt werden können.
Versorgungsschienen: Zwei durchgehende Schienen mit + / − Markierung für die Stromversorgung.
Gehäuse: Transparenter Kunststoff – der innere Aufbau der Kontaktfedern bleibt sichtbar.
Draht: Geeignet für starre Litze bzw. Volldraht von etwa 0,3 bis 0,8 mm (ca. 20–28 AWG). Flexible Litze ohne Aderendhülse hält schlecht.
Montage: Selbstklebende Rückseite, dazu seitliche Nuten zum Zusammenstecken mehrerer Boards.
Wiederverwendbar: Löten entfällt komplett – Aufbauten lassen sich beliebig oft umstecken.
Grenzen: Für Kleinsignal- und Logikschaltungen gedacht. Für hohe Ströme, Netzspannung oder Hochfrequenz ungeeignet.

Lieferumfang

1 × Solderless Breadboard mit 400 Kontakten (transparent)

Dateien

RoHS - Konformitätserklärung

Benutzerhandbuch

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China
