1 Kanal Relais KY-019 Relay 5V High Level Trigger Modul IoT kompatibel mit Arduino ESP32

Name: 1 Kanal Relais KY-019 Relay 5V High Level Trigger Modul IoT kompatibel mit Arduino ESP32
Brand: MAKEROO
SKU: MKR-KY019-034
Price: 1.09 EUR
Availability: InStock

1,09€

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Beschreibung

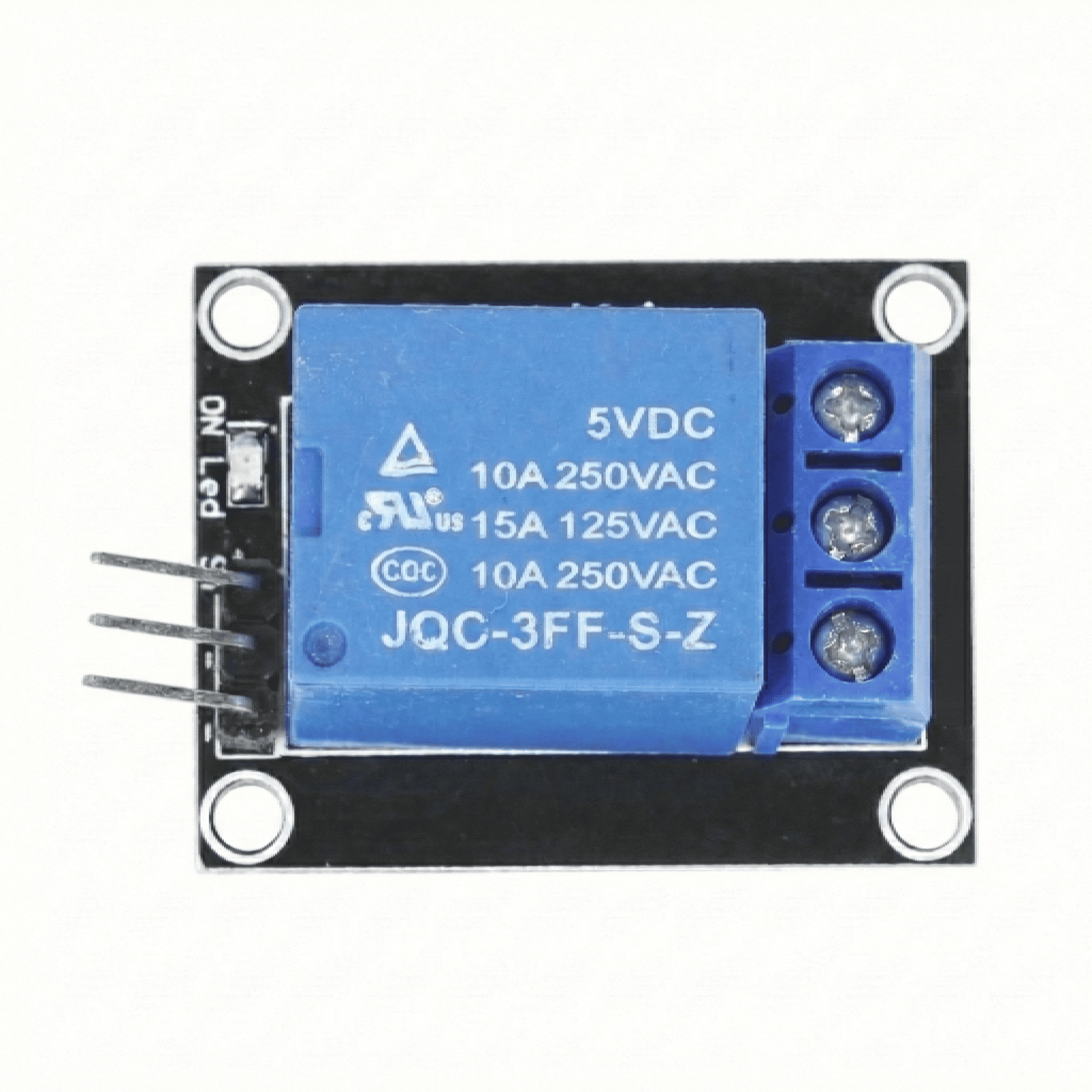

Das KY-019 ist ein 1-Kanal-Relaismodul, das die Lücke zwischen Mikrocontroller und geschalteter Last schließt. Ein GPIO liefert nur wenige Milliampere – zu wenig, um eine Relaisspule anzuziehen. Der Transistortreiber auf der Platine übernimmt das, samt Freilaufdiode gegen Spannungsspitzen. Eine LED zeigt an, ob das Relais angezogen hat.

Angesteuert wird es mit einem HIGH-Pegel, versorgt aus 5 V. Der Relaiskontakt ist als Wechsler ausgeführt (NO, COM, NC), du kannst also öffnen oder schließen. Typische Einsatzfälle: 12-V-LED-Streifen, Pumpen und Lüfter im Modellbau, Magnetventile für die Bewässerung oder das Aufwecken eines Geräts über einen Tastendruck-Ersatz.

Wichtig – keine Netzspannung: Trotz des Aufdrucks auf dem Relais darf dieses Modul nicht an 230 V betrieben werden. Die Platine hat keinen Berührungsschutz, keine ausreichenden Luft- und Kriechstrecken und keinen Optokoppler – Steuer- und Lastseite teilen sich die Masse. Nur für Kleinspannung.

Highlights

Kompatibilität: Universell einsetzbar mit Arduino, ESP32, ESP8266, Raspberry Pi und weiteren Mikrocontrollern.
Trigger-Logik: High-Level-Trigger: Das Relais zieht an, sobald am Steuereingang ein HIGH-Pegel (5V) anliegt.
Transistor-Treiber: Integrierte Treiberschaltung für minimale Stromaufnahme am GPIO-Pin – schont den Mikrocontroller.
Status-Indikatoren: Zwei LEDs zur sofortigen Kontrolle: Eine Power-LED für die Stromversorgung und eine Status-LED für den Schaltzustand.
Sicherheits-Feature: Verbauter Pull-Down-Widerstand verhindert undefinierte Schaltzustände beim Starten des Mikrocontrollers.
Zulässige Last: Ausschließlich Kleinspannung bis 30V DC / 10A – zum Beispiel LED-Streifen, Pumpen, Lüfter oder Modellbau-Antriebe.
Keine Netzspannung: Das Modul besitzt keinen Berührungsschutz und darf NICHT an 230V Netzspannung betrieben werden – unabhängig vom Aufdruck auf dem Relais.
Anschlusstyp: Flexible Ausgangskontakte: NO (Normally Open), NC (Normally Closed) und COM (Common) für vielseitige Anwendungen.
Kontakttrennung: Der Relaiskontakt ist mechanisch vom Steuerkreis getrennt. Achtung: Das KY-019 hat keinen Optokoppler – Modul und Mikrocontroller teilen sich die Masse.
Bauweise: Kompaktes Moduldesign mit Befestigungsbohrung für eine einfache und sichere Montage in Projekten.

Lieferumfang

Dateien

RoHS - Konformitätserklärung

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

UNSERE VERSPRECHEN

Versand ab 20€ kostenfrei
30-tägiges Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`GND`	Masse	Masse	0 V	Masse der Steuerseite, gemeinsam mit dem Mikrocontroller.
2	`VCC`	Versorgungsspannung Relaisspule	Versorgung	5 V DC	Speist Spule und Treiber – möglichst aus separater 5-V-Quelle.
3	`IN / S`	Steuereingang	Digital	HIGH = Relais zieht an	Digitaler Eingang, High-Level-Trigger: HIGH schaltet das Relais ein.
4	`NO`	Schließer (Normally Open)	Anschluss	Lastseite	Schraubklemme: offen im Ruhezustand, geschlossen wenn das Relais anzieht.
5	`COM`	Gemeinsamer Kontakt	Anschluss	Lastseite	Schraubklemme: gemeinsamer Umschaltkontakt.
6	`NC`	Öffner (Normally Closed)	Anschluss	Lastseite	Schraubklemme: geschlossen im Ruhezustand, offen wenn das Relais anzieht.
