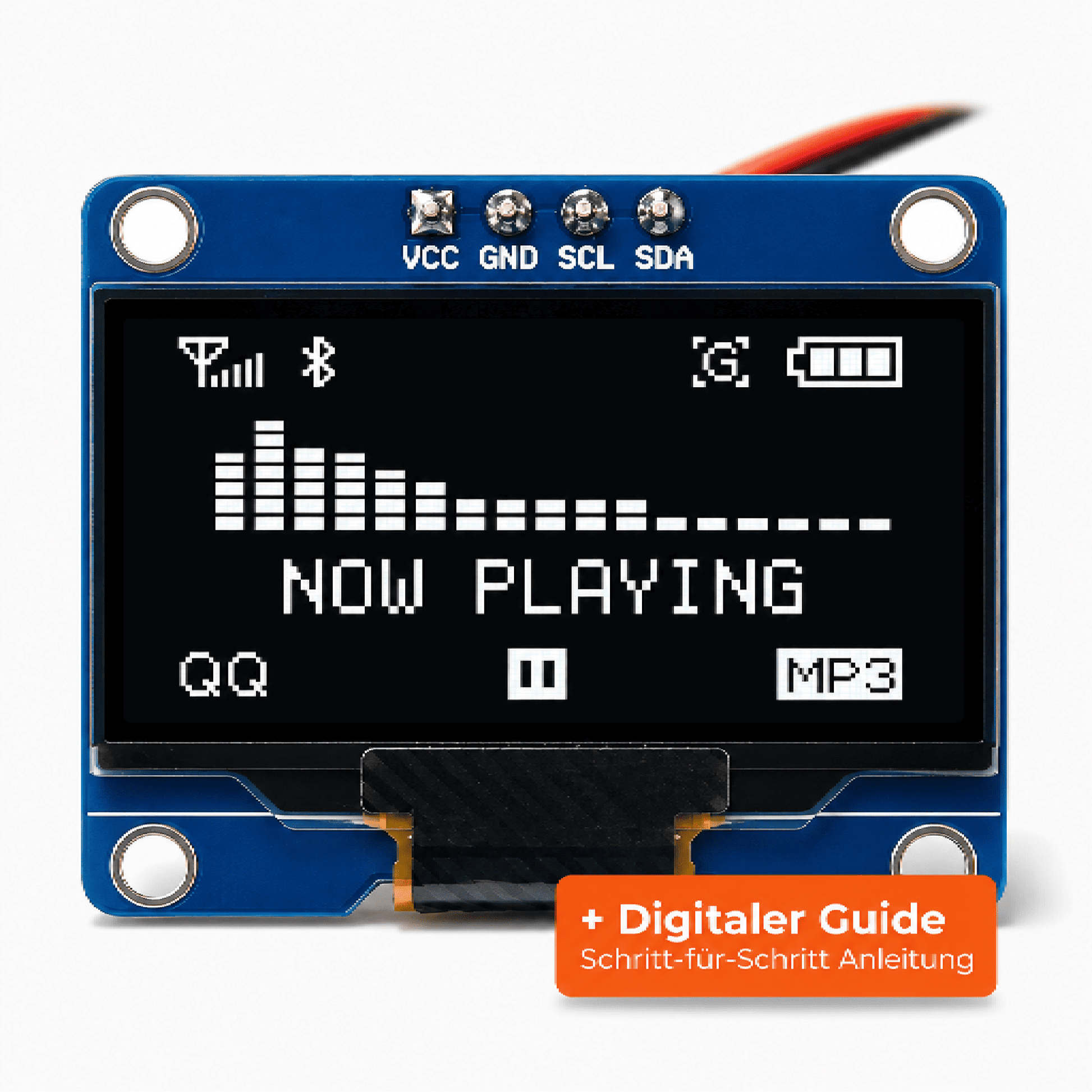

1,3" OLED-Display I2C (weiß)
1,3" OLED-Display I2C (weiß)
- 128×64
- I2C
Verfügbarkeit für Abholungen konnte nicht geladen werden
Benachrichtige mich, wenn wieder da
Wir schicken dir einmalig eine E-Mail, sobald dieser Artikel wieder verfügbar ist.
Mit Schnellstart-Guide als PDF · Ansehen → (öffnet in neuem Tab)
Beschreibung
Dieses 1,3-Zoll-OLED zeigt dieselben 128 × 64 Pixel wie die verbreiteten 0,96-Zoll-Module, verteilt sie aber auf eine rund 80 % größere Anzeigefläche. Das Bild wirkt dadurch deutlich ruhiger und ist aus größerer Entfernung ablesbar – der einfachste Weg, ein bestehendes Projekt aufzuwerten, ohne eine Zeile Code zu ändern. Angeschlossen wird es über I2C mit vier Leitungen.
Typisch verbaut wird es in Statusanzeigen für Smart-Home-Knoten, in Messgeräten, Wetterstationen und überall dort, wo man das Display im Vorbeigehen ablesen will. Selbstleuchtende Pixel liefern hohen Kontrast ohne Hintergrundbeleuchtung.
Gut zu wissen: Der Controller ist ein SH1106, kein SSD1306. In U8g2 gehört der passende SH1106-Konstruktor gewählt – mit einem SSD1306-Treiber erscheint das Bild um zwei Pixel verschoben und am Rand abgeschnitten. Standard-I2C-Adresse ist 0x3C.
Highlights
- Displaytechnologie
- OLED (Organic Light-Emitting Diode) - Selbstleuchtend
- Bildschirmdiagonale
- 1,3 Zoll
- Auflösung
- 128 x 64 Pixel
- Treiber-IC
- SH1106 – kompatibel mit U8g2 (nicht SSD1306)
- Anzeigefarbe
- Weiß (White)
- Schnittstelle
- I2C / IIC
- I2C-Adresse
- 0x3C (ab Werk)
- Anschluss-Pins
- 4-Pin in dieser Reihenfolge: 1. VCC, 2. GND, 3. SCL, 4. SDA
- Besonderheit
- Keine Hintergrundbeleuchtung erforderlich, extrem weiter Betrachtungswinkel
- Lieferzustand
- Stiftleiste auf der Platine bereits vorgelötet
Schnellstart-Guide
Treiber, Einrichtung und erstes Projekt – Schritt für Schritt erklärt.
Lieferumfang
Lieferumfang
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachte vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten frag bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Hinterm Bahnhof 4
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
Unsere Versprechen
- Gratis Versand ab 20 €
- 30 Tage Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 4 Pins
1,3" OLED-Display I2C (weiß)
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | VCC |
Versorgungsspannung | Versorgung | 3,3–5 V DC | Versorgung des Moduls. |
| 2 | GND |
Masse | Masse | 0 V | Gemeinsame Masse mit dem Mikrocontroller. |
| 3 | SCL |
I2C Takt | I²C | 3,3 V Logik | Taktleitung, an SCL/A5 (UNO) bzw. GPIO22 (ESP32). |
| 4 | SDA |
I2C Daten | I²C | 3,3 V Logik | Datenleitung, an SDA/A4 (UNO) bzw. GPIO21 (ESP32). |
