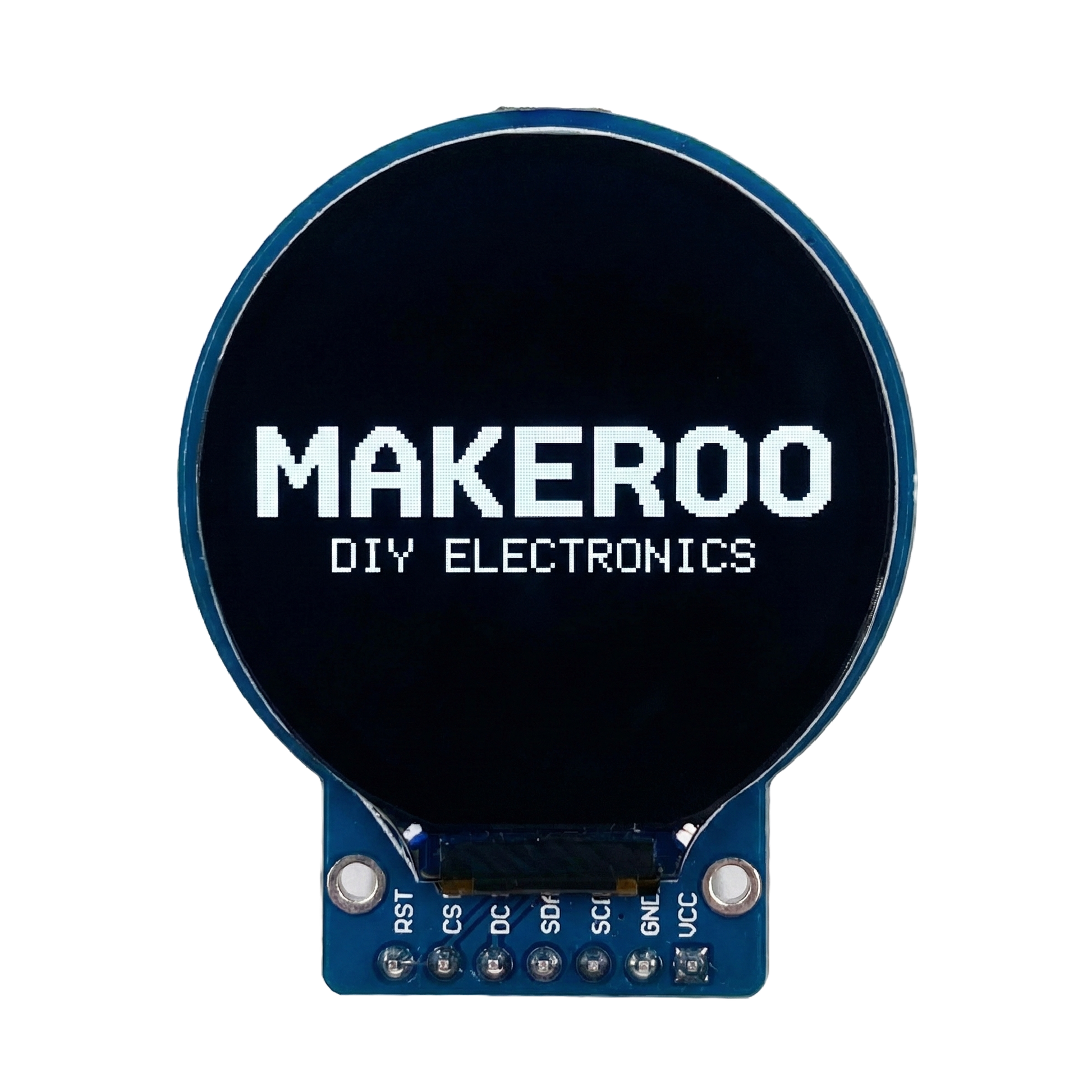

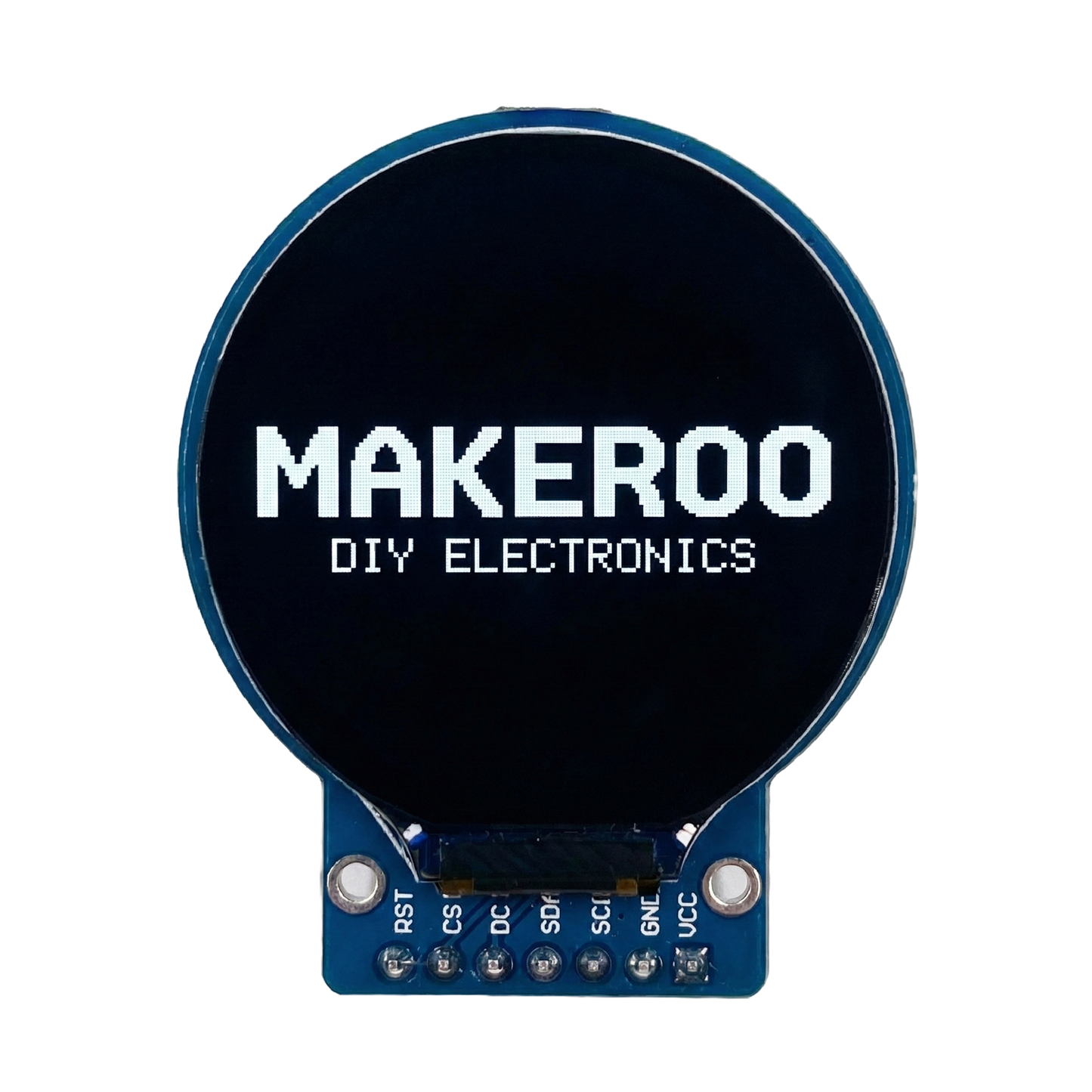

1.28 Zoll Rundes TFT LCD Display mit SPI GC9A01 für Arduino

Name: 1.28 Zoll Rundes TFT LCD Display mit SPI GC9A01 für Arduino
Brand: MAKEROO
SKU: MKR-1.28-Display-016
Price: 5.99 EUR
Availability: InStock

5,99€

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Beschreibung

Dieses runde 1,28-Zoll-Display zeigt 240 × 240 Pixel auf einem IPS-Panel und wird über SPI mit dem GC9A01-Controller angesteuert. Sieben Leitungen genügen: VCC, GND, SCL, SDA, DC, CS und RST.

Die runde Form ist der eigentliche Grund für dieses Display: analoge Zeigerinstrumente, Tacho- und Drehzahlanzeigen, Smartwatch-Zifferblätter, Kompass-Rosen oder animierte Augen für Roboter wirken darauf richtig – auf einem rechteckigen Panel sieht dasselbe immer nach Notlösung aus. IPS sorgt dafür, dass die Farben auch aus schrägem Blickwinkel stimmen.

Gut zu wissen: VCC verträgt 3,3 bis 5 V, die Datenleitungen arbeiten aber mit 3,3-V-Logik – am Arduino UNO gehört ein Pegelwandler dazwischen, am ESP32 oder Pico kannst du direkt verdrahten. Bei 240 × 240 Pixeln lohnt ein Board mit ausreichend RAM, wenn du flüssige Animationen willst.

Highlights

Displaytechnologie: Hochwertiges IPS-Panel für lebendige Farben und eine blickwinkelstabile Darstellung aus jeder Richtung.
Formfaktor: Echt kreisförmiges Design – die ideale Wahl für Smartwatch-Projekte, digitale Rundinstrumente und Gauges.
Auflösung: Hohe Pixeldichte auf 240 x 240 Pixeln für eine scharfe und detaillierte Wiedergabe von Grafiken und Texten.
Farbtiefe: Unterstützt 65.000 Farben (RGB 565) für realistische Visualisierungen und weiche Farbverläufe.
Treiber-IC: Leistungsstarker GC9A01 Controller, der eine schnelle Bildwiederholrate über die SPI-Schnittstelle ermöglicht.
Schnittstelle: SPI-Kommunikation über 7 Pins: VCC, GND, SCL, SDA, DC, CS und RST.
Betriebsspannung: VCC 3,3–5 V DC über den integrierten Spannungsregler; Datenleitungen mit 3,3-V-Logik – am 5-V-Controller Pegelwandler empfohlen.
Kompatibilität: Nahtlose Integration mit Arduino, ESP32, Raspberry Pi und anderen gängigen Plattformen.
Betriebstemperatur: Zuverlässiger Einsatz in einem weiten Temperaturbereich von -20°C bis 70°C möglich.
Kompakte Maße: Schlankes Gehäuseprofil und minimaler Rand für eine elegante Integration in kompakte Geräte.
Software-Support: Hervorragende Unterstützung durch ausgereifte Grafik-Bibliotheken wie Adafruit_GC9A01 oder GFX_Library.

Lieferumfang

1 x 1.28 Zoll TFT LCD Modul

Dateien

RoHS - Konformitätserklärung

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

UNSERE VERSPRECHEN

Versand ab 20€ kostenfrei
30-tägiges Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`VCC`	Versorgungsspannung	Versorgung	3,3–5 V DC	Versorgung über integrierten Spannungsregler.
2	`GND`	Masse	Masse	0 V	Gemeinsame Masse mit dem Mikrocontroller.
3	`SCL / SCK`	SPI Takt	SPI	3,3 V Logik	SPI-Clock, an SCK des Controllers (UNO D13, ESP32 GPIO18).
4	`SDA / MOSI`	SPI Daten (Master→Display)	SPI	3,3 V Logik	Datenleitung, an MOSI (UNO D11, ESP32 GPIO23).
5	`DC`	Data/Command Umschaltung	Digital	3,3 V Logik	LOW = Befehl, HIGH = Daten; an einen freien GPIO.
6	`CS`	Chip Select	SPI	3,3 V Logik, aktiv LOW	Display-Auswahl, an einen freien GPIO.
7	`RST`	Reset	Digital	3,3 V Logik, aktiv LOW	Hardware-Reset des Displays, an einen freien GPIO.
