Beschreibung

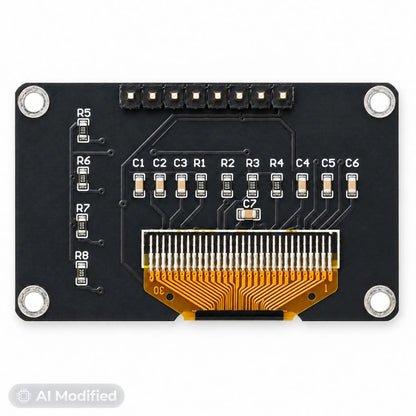

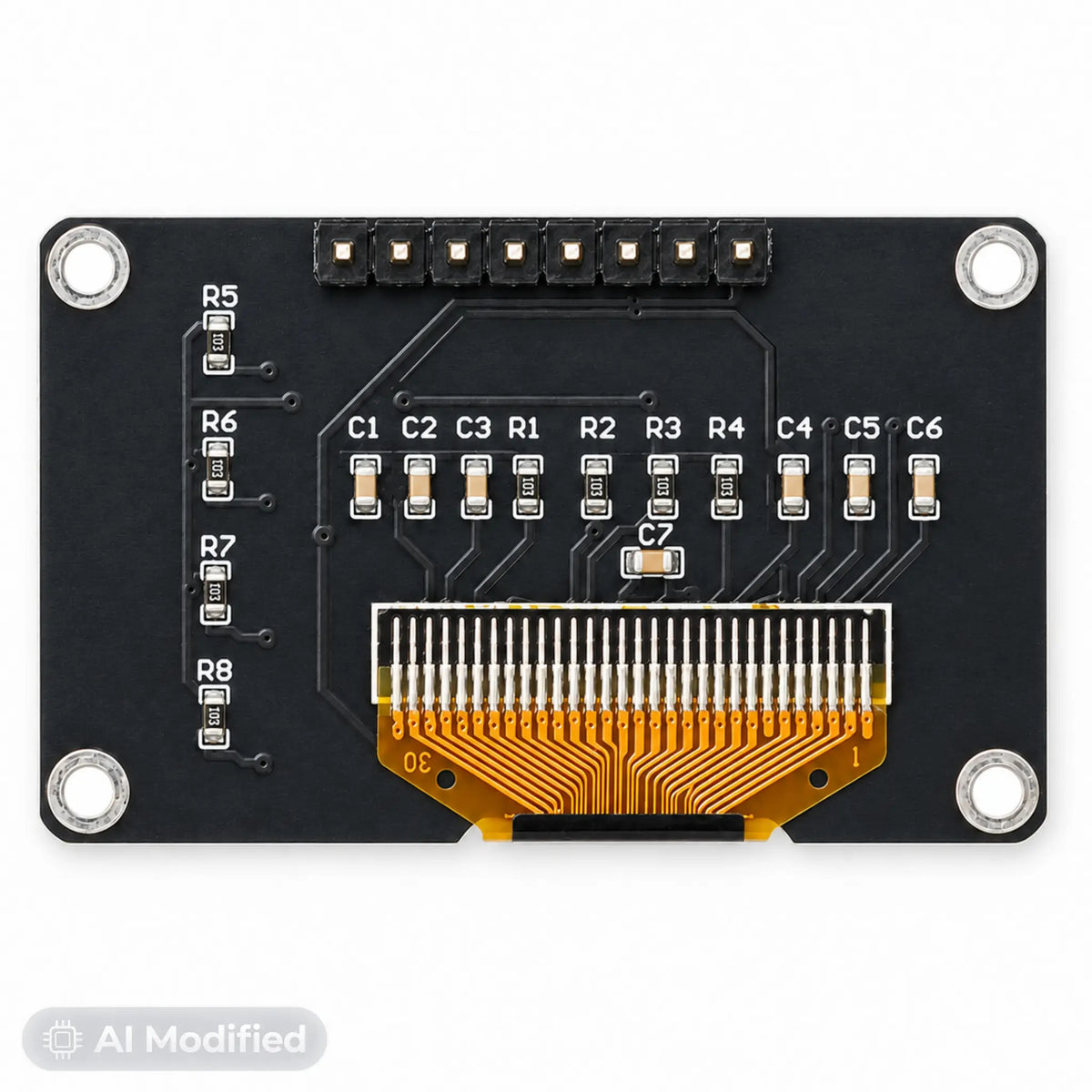

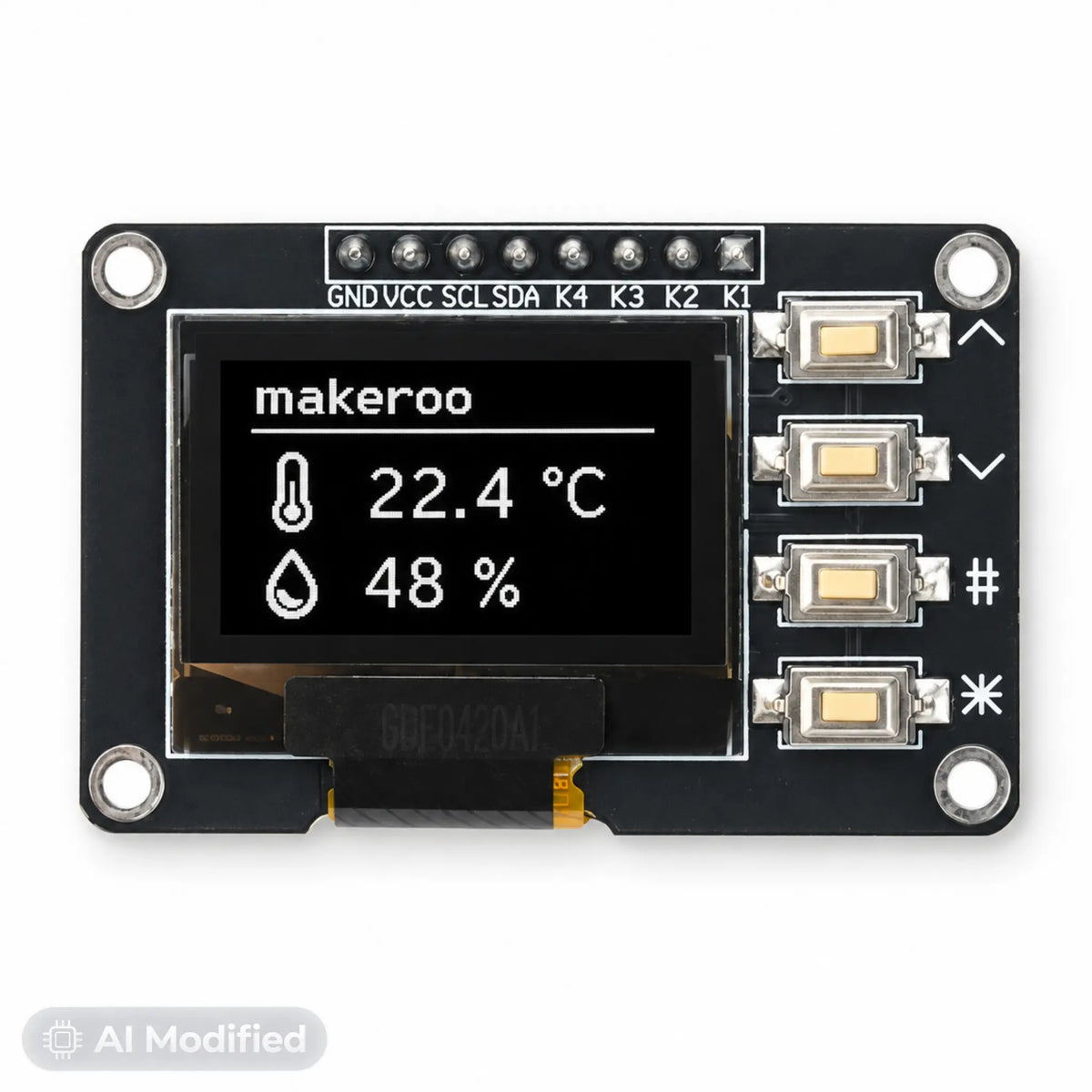

Dieses Modul kombiniert ein 0,96-Zoll-OLED (128 × 64 Pixel, weiß, SSD1315) mit vier Tastern auf einer Platine – Anzeige und Bedienung in einem Bauteil. Die Taster sind mit ∧, ∨, # und ✱ beschriftet, liegen rechts neben dem Display und ergeben damit direkt ein fertiges Menü-Layout: hoch, runter, bestätigen, zurück.

Der praktische Gewinn ist die eingesparte Bastelei: kein Steckbrett voller Einzeltaster, keine Entprellschaltung im fliegenden Aufbau, keine Diskussion über Abstände im Gehäusedeckel. Vier Montagebohrungen in den Ecken machen das Modul zur fertigen Frontplatte für 3D-gedruckte Gehäuse – passend für Thermostate, Timer, Messgeräte, Zugangscode-Eingaben oder jedes Gerät, das ein Einstellungsmenü braucht.

Gut zu wissen: Das Display hängt an I2C (Standardadresse 0x3C), die vier Taster liegen als K1 bis K4 einzeln auf der Stiftleiste und werden direkt an GPIOs gelegt – mit dem internen Pull-up des Controllers, entprellt wird in Software. Insgesamt acht Anschlüsse: GND, VCC, SCL, SDA, K4, K3, K2, K1. Betrieb an 3,3 V und 5 V. Der SSD1315 ist der Nachfolger des SSD1306 und dazu befehlskompatibel – Adafruit_SSD1306 und U8g2 laufen unverändert.

Highlights

Display + Bedienung: OLED und vier Taster auf einer Platine – komplettes Bedienpanel ohne Zusatzverdrahtung.
Displaytechnologie: OLED in Weiß – selbstleuchtende Pixel, hoher Kontrast, keine Hintergrundbeleuchtung nötig.
Auflösung: 128 x 64 Pixel – je nach Schriftgröße vier bis acht Zeilen für Menüs und Messwerte.
Treiber-IC: SSD1315 – Nachfolger des SSD1306 und befehlskompatibel, läuft mit Adafruit_SSD1306 und U8g2.
Taster: Vier Drucktaster, beschriftet mit ∧, ∨, # und ✱ – als K1 bis K4 einzeln auf der Stiftleiste herausgeführt.
Schnittstelle: Display über I2C (SCL, SDA), Standardadresse 0x3C – weitere Sensoren können am selben Bus hängen.
Anschluss: 8 Pins im 2,54-mm-Raster: GND, VCC, SCL, SDA, K4, K3, K2, K1.
Spannungsbereich: 3,3 bis 5 V DC – direkt an Arduino, ESP32, ESP8266 und Raspberry Pi.
Montage: Vier Bohrungen in den Ecken – als Frontplatte für 3D-gedruckte Gehäuse verschraubbar.
Blickwinkel: Über 160 Grad – auch aus flachem Winkel gut ablesbar.
Lieferzustand: Stiftleiste liegt unverlötet bei, Einbaurichtung frei wählbar.

Lieferumfang

1 x 0,96 Zoll OLED Display Modul mit 4 Tastern (SSD1315, 128x64, weiß)

1 x Stiftleiste (unverlötet, zum Selbstlöten)

Dateien

RoHS - Konformitätserklärung

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

UNSERE VERSPRECHEN

Versand ab 20€ kostenfrei
30-tägiges Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`GND`	Masse	Masse	0 V	Gemeinsame Masse mit dem Mikrocontroller; zugleich Bezugspotential der Taster.
2	`VCC`	Versorgungsspannung	Versorgung	3,3–5 V DC	Versorgung des Moduls.
3	`SCL`	I2C Takt	I²C	3,3 V / 5 V	Taktleitung, an SCL/A5 (UNO) bzw. GPIO22 (ESP32).
4	`SDA`	I2C Daten	I²C	3,3 V / 5 V	Datenleitung, an SDA/A4 (UNO) bzw. GPIO21 (ESP32).
5	`K4`	Taster 4 (✱)	Digital	aktiv LOW	Auf einen freien GPIO legen, internen Pull-up aktivieren; Entprellung in Software.
6	`K3`	Taster 3 (#)	Digital	aktiv LOW	Auf einen freien GPIO legen, internen Pull-up aktivieren; Entprellung in Software.
7	`K2`	Taster 2 (∨, runter)	Digital	aktiv LOW	Auf einen freien GPIO legen, internen Pull-up aktivieren; Entprellung in Software.
8	`K1`	Taster 1 (∧, hoch)	Digital	aktiv LOW	Auf einen freien GPIO legen, internen Pull-up aktivieren; Entprellung in Software.
