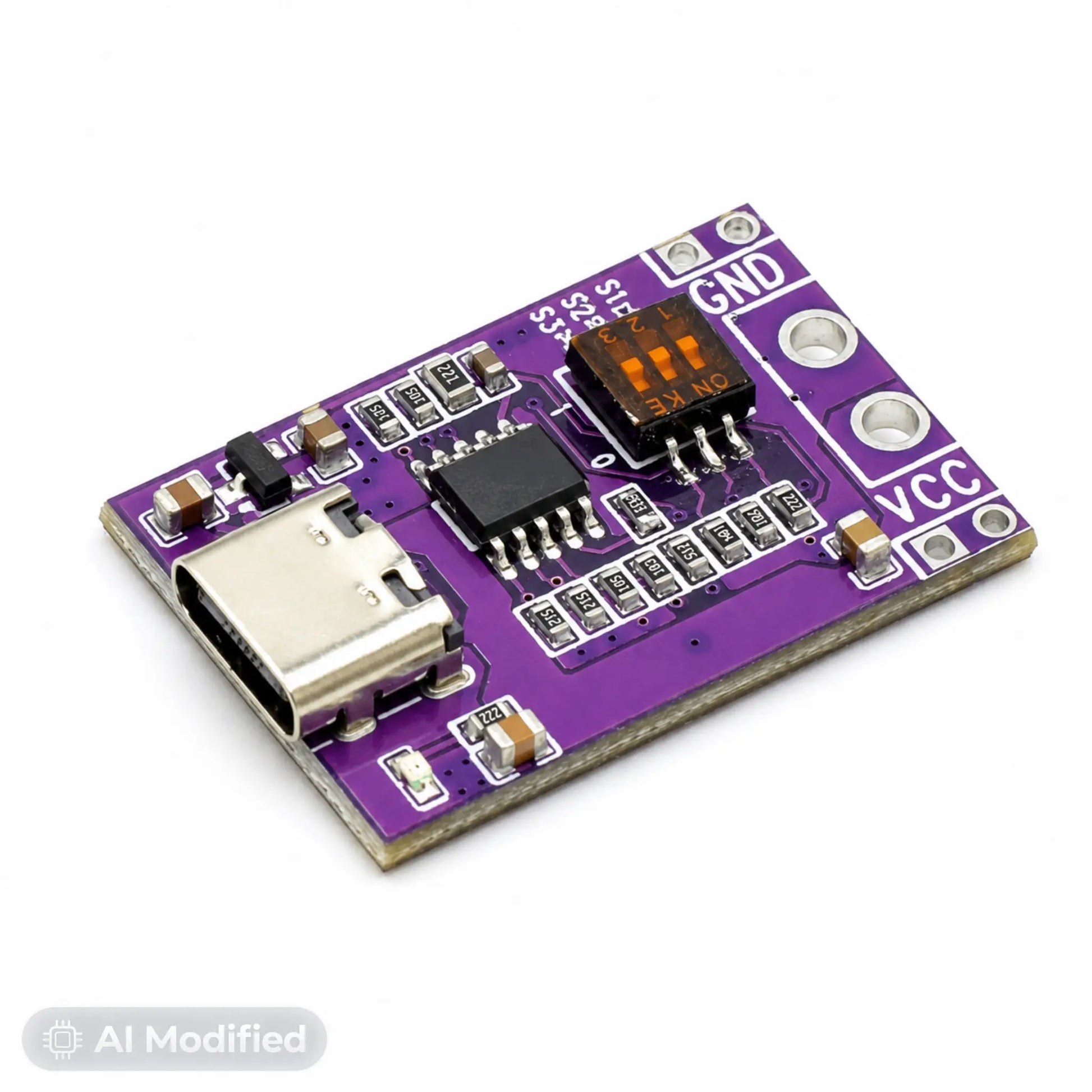

USB-C PD Trigger Modul 5V/9V/12V/15V/20V einstellbar – PD 3.0 & QC 3.0 Auslöser mit DIP-Schalter für Netzteile & DIY-Projekte

Das USB-C PD Trigger Modul holt aus einem handelsüblichen Schnellladenetzteil eine feste Gleichspannung heraus. Du stellst 5, 9, 12, 15 oder 20 V ein, das Modul verhandelt beim Einstecken selbstständig mit dem Netzteil und legt die gewählte Spannung an die Lötpads VCC und GND. Aus dem Handy- oder Notebook-Netzteil in der Schublade wird so eine günstige Spannungsquelle für dein Projekt.

Eingestellt wird über den dreifachen DIP-Schalter, die passende Schalterkombination ist auf der Rückseite der Platine aufgedruckt. Unterstützt werden PD 2.0/3.0, QC 2.0/3.0 und AFC – das Modul kommt damit mit fast jedem modernen USB-C-Netzteil zurecht. Typische Anwendungen: 12 V für LED-Streifen und Lüfter, 9 V für Effektgeräte, 20 V für Akku-Ladeschaltungen oder schlicht eine saubere Versorgung für Motortreiber, die mehr als 5 V brauchen.

Gut zu wissen: Ein- und Ausgang liegen auf Lötpads, es gibt keine Schraubklemmen – gelötet werden muss also selbst. Welche Stufen wirklich verfügbar sind, entscheidet das Netzteil: Bietet es kein 15-V-Profil an, kommt diese Spannung auch nicht am Ausgang an. Das Modul hat keine eigene Strombegrenzung, der maximal mögliche Strom ergibt sich aus dem verwendeten Netzteil.
