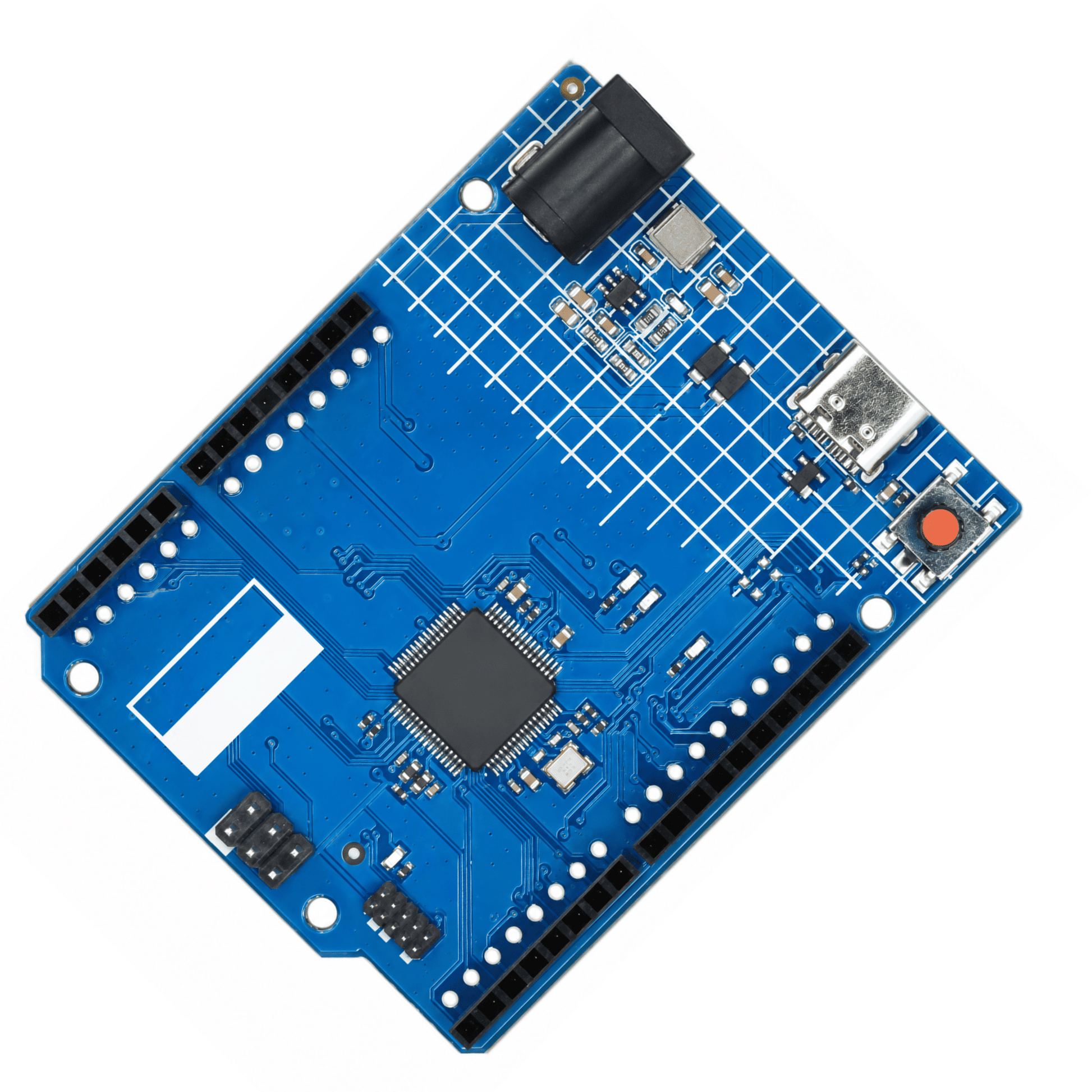

UNO R4 Minima (RA4M1)
UNO R4 Minima (RA4M1)
- RA4M1
- USB-C
Verfügbarkeit für Abholungen konnte nicht geladen werden
Benachrichtige mich, wenn wieder da
Wir schicken dir einmalig eine E-Mail, sobald dieser Artikel wieder verfügbar ist.
Beschreibung
Der UNO R4 Minima behält Form und Pinbelegung des UNO R3, tauscht aber den Kern aus: Statt des 8-Bit-ATmega arbeitet ein 32-Bit ARM Cortex-M4 (Renesas RA4M1) mit 48 MHz, 256 kB Flash und 32 kB RAM – das Achtfache an Programmspeicher und ein Vielfaches an Rechenleistung.
Drei Dinge kann er, die der R3 nicht kann: einen echten 12-Bit-DAC an A0 für analoge Signale und Audio, einen CAN-Controller für Fahrzeug- und Industriebus-Projekte (ein Transceiver wie der TJA1050 kommt dazu) und 6–24 V am VIN-Pin statt nur 7–12 V. Bestehende Shields und Sketche laufen in aller Regel weiter.
Gut zu wissen: Die Logik arbeitet weiterhin mit 5 V, du bleibst also kompatibel zum gewohnten Zubehör. Bibliotheken, die direkt AVR-Register ansprechen, laufen auf dem RA4M1 dagegen nicht – hier braucht es eine R4-taugliche Version.
Highlights
- Mikrocontroller
- Renesas RA4M1 (Arm Cortex-M4)
- Taktfrequenz
- 48 MHz
- Speicher
- 256 KB Flash / 32 KB SRAM
- Betriebsspannung
- 5V
- Eingangsspannung (VIN)
- 6 - 24V
- Programmieranschluss
- USB-C (Typ-C)
- Digitale I/O-Pins
- 14
- PWM-Schnittstellen
- 6
- Analoge Eingänge (ADC)
- 6 (bis 14 Bit Auflösung)
- Analoge Ausgänge (DAC)
- 1 (12-Bit, an A0)
- Weitere Schnittstellen
- 1x SPI, 1x I2C, 1x CAN, 1x UART
- Shield-Kompatibilität
- Identisches Layout zum UNO R3 – bestehende Shields passen
- WLAN / Bluetooth
- Nicht vorhanden (Keine)
- LED-Matrix
- Nicht vorhanden (Keine)
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachte vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten frag bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Hinterm Bahnhof 4
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
Unsere Versprechen
- Gratis Versand ab 20 €
- 30 Tage Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 12 Pins
UNO R4 Minima (RA4M1)
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | D0 / RX |
UART Empfang | UART | 5 V | Serieller Empfang (Serial1). |
| 2 | D1 / TX |
UART Senden | UART | 5 V | Serielles Senden (Serial1). |
| 3 | D2–D13 |
Digitale I/O | Digital | 5 V | Gleiche Anordnung wie beim UNO R3; D13 mit Onboard-LED. |
| 4 | D3, D5, D6, D9, D10, D11 |
PWM-Ausgänge | PWM | 5 V | Mit ~ markiert. |
| 5 | D10–D13 |
SPI: SS / MOSI / MISO / SCK | SPI | 5 V | Hardware-SPI, zusätzlich über den ICSP-Header verfügbar. |
| 6 | A0–A5 |
Analogeingänge | Analog | 0–5 V | Bis zu 14 Bit Auflösung (per analogReadResolution einstellbar). |
| 7 | A0 |
DAC-Ausgang | Analog | 0–5 V | Echter Digital-Analog-Wandler mit 12 Bit – Besonderheit des R4. |
| 8 | A4 / SDA, A5 / SCL |
I2C | I²C | 5 V | Wie beim R3 zusätzlich auf den separaten SDA/SCL-Buchsen. |
| 9 | D4 / D5 |
CAN TX / RX | CAN | 5 V | Der RA4M1 bringt einen CAN-Controller mit; ein externer Transceiver (z. B. TJA1050) ist nötig. |
| 10 | VIN |
Eingangsspannung | Versorgung | 6–24 V DC | Deutlich höher belastbar als beim R3 (dort 7–12 V). |
| 11 | 5V / 3V3 / GND |
Versorgung | Versorgung | 5 V / 3,3 V / 0 V | Versorgungspins für Shields und Sensoren. |
| 12 | RESET / IOREF |
Reset und Logikpegel-Referenz | Digital | 5 V | Wie beim UNO R3 für Shield-Kompatibilität. |
