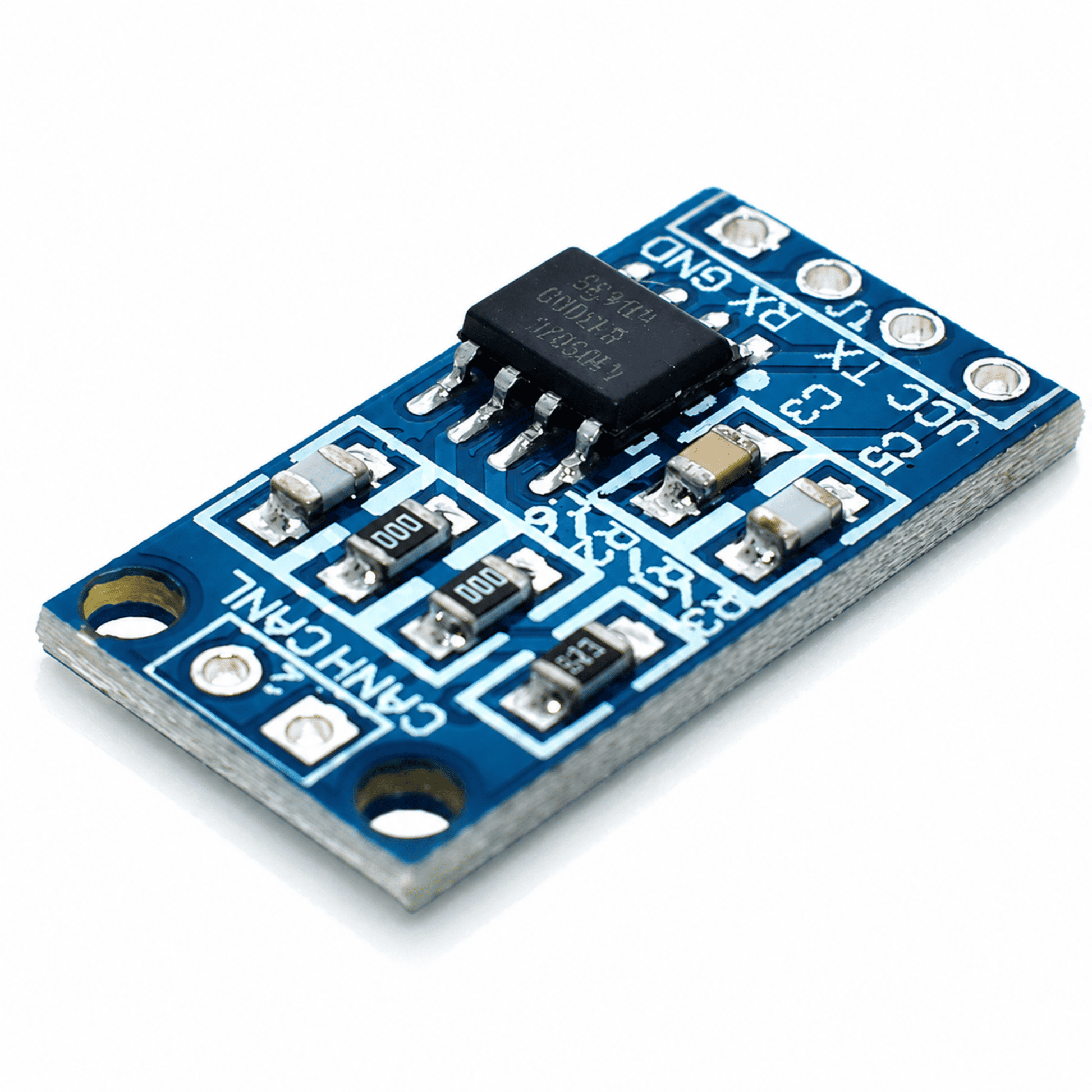

TJA1050 CAN-Bus Modul | CAN-Transceiver für Arduino & ESP32

Name: TJA1050 CAN-Bus Modul | CAN-Transceiver für Arduino & ESP32
Brand: MAKEROO
SKU: MKR-TJA1050-57
Price: 1.30 EUR
Availability: InStock

1,30€

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Beschreibung

Der TJA1050 ist der Transceiver, der die Logikpegel deines Mikrocontrollers in die differenziellen CAN-Signale CANH und CANL übersetzt – genau die Signale, die in Fahrzeugen und Industrieanlagen über ein verdrilltes Adernpaar laufen. Er arbeitet mit 5 V und schafft bis zu 1 Mbit/s.

Der Sinn dieser Busform ist die Störfestigkeit: Weil die Information in der Spannungsdifferenz zwischen beiden Adern steckt, heben sich eingestreute Störungen gegenseitig auf. Deshalb läuft CAN auch neben Zündanlagen und Motoren zuverlässig. Typische Projekte: OBD-Daten aus dem Auto lesen, Sensornetze über lange Leitungen, Modellbahn- und Industriesteuerungen.

Gut zu wissen: Ein Transceiver allein genügt nicht – du brauchst zusätzlich einen CAN-Controller. Manche Chips bringen ihn mit (ESP32, UNO R4), sonst kommt ein MCP2515 dazu. An beiden Enden des Busses gehört ein Abschlusswiderstand von 120 Ω.

Highlights

Funktion: CAN-Transceiver – Bindeglied zwischen CAN-Controller und Busleitung
Transceiver-IC: TJA1050
Betriebsspannung: 5 V DC
Datenrate: bis 1 Mbit/s
Controller-Anschluss: 4-Pin: VCC, GND, TXD, RXD
Bus-Anschluss: 2-polige Schraubklemme: CANH und CANL
Abschlusswiderstand: 120 Ω onboard – bei mehr als zwei Busteilnehmern prüfen und ggf. entfernen
Logikpegel: 5 V – am ESP32 gehört ein Spannungsteiler oder Pegelwandler in die RXD-Leitung
Wichtig: Der Transceiver allein reicht nicht: Es wird ein CAN-Controller benötigt (im ESP32 als TWAI integriert, sonst z. B. MCP2515)
Betriebstemperatur: -40 °C bis +85 °C
Abmessungen: 22 mm x 11 mm
Kompatibilität: Arduino, ESP32 (TWAI), Raspberry Pi, MCP2515

Lieferumfang

1x TJA1050 CAN-Bus Schnittstellenmodul

Dateien

RoHS - Konformitätserklärung

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

UNSERE VERSPRECHEN

Versand ab 20€ kostenfrei
30-tägiges Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`VCC`	Versorgungsspannung	Versorgung	5 V DC	Der TJA1050 benötigt 5 V.
2	`GND`	Masse	Masse	0 V	Gemeinsame Masse mit Mikrocontroller und CAN-Netz.
3	`TXD`	Sendeeingang	Digital	5 V Logik	An den CAN-TX-Pin des Mikrocontrollers (ESP32: TWAI TX).
4	`RXD`	Empfangsausgang	Digital	5 V Logik	An den CAN-RX-Pin des Mikrocontrollers. Achtung: liefert 5 V – am ESP32 Spannungsteiler oder Pegelwandler verwenden.
5	`CANH`	CAN High	Anschluss	Busleitung	Differenzielle Busleitung, mit CANH aller anderen Knoten verbinden.
6	`CANL`	CAN Low	Anschluss	Busleitung	Zweite Busleitung; an beiden Busenden 120 Ω Abschlusswiderstand.
