Rotary Encoder Drehgeber Modul für Arduino, EC11 Poti mit Tastfunktion

Name: Rotary Encoder Drehgeber Modul für Arduino, EC11 Poti mit Tastfunktion
Brand: MAKEROO
SKU: 9505453479775
Price: 2.79 EUR
Availability: InStock

2,79€

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Beschreibung

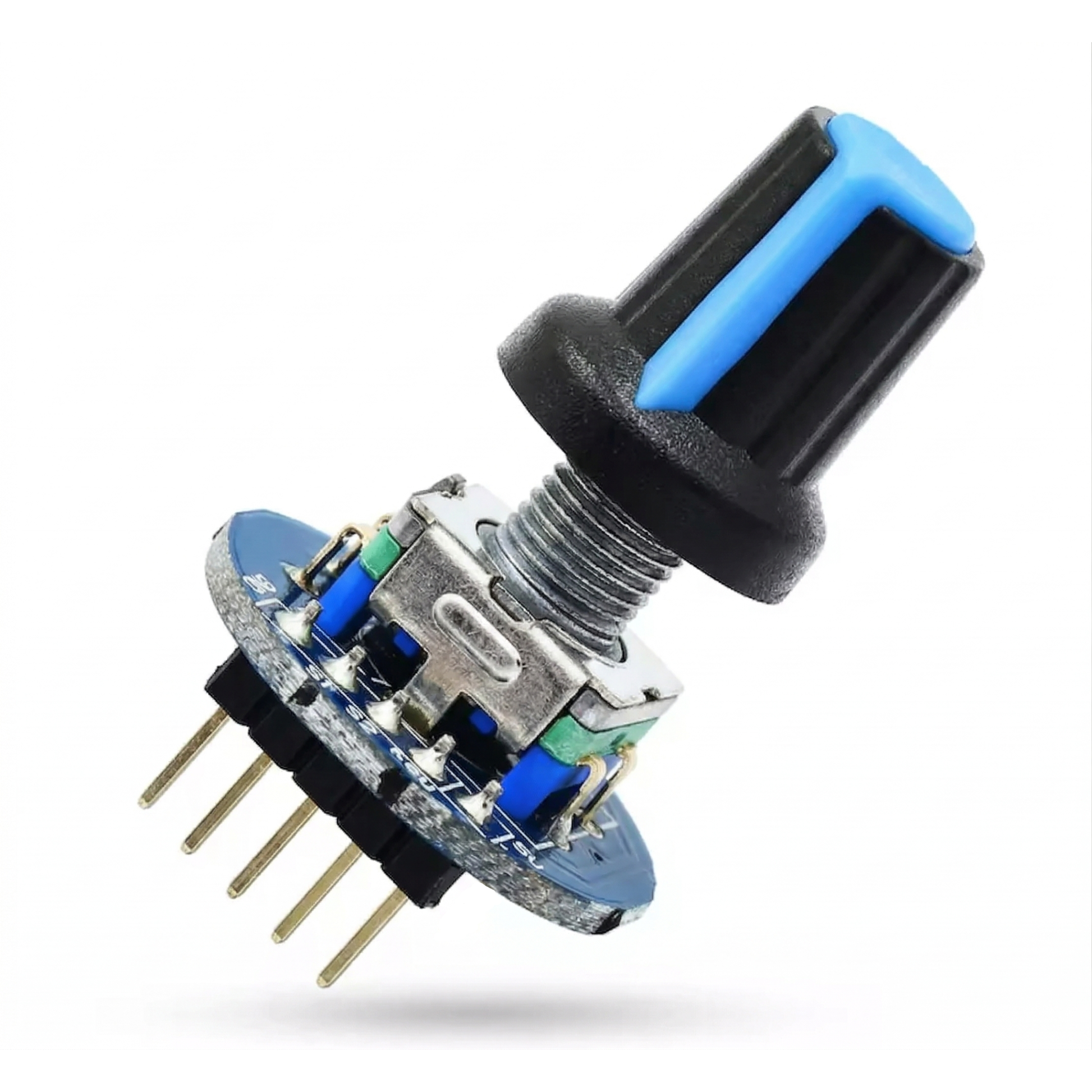

Dieses Drehgeber-Modul mit EC11-Encoder ist die richtige Wahl, wenn ein Poti nicht passt: Es hat keinen Anschlag, dreht endlos in beide Richtungen und gibt keine Spannung aus, sondern zwei versetzte Digitalsignale (CLK und DT). Aus ihrer Reihenfolge liest der Mikrocontroller Richtung und Anzahl der Rastschritte – die Achse lässt sich zusätzlich als Taster drücken (SW).

Genau deshalb sitzt so ein Drehgeber an 3D-Druckern, Verstärkern und Messgeräten: Der Wert im Gerät und die Knopfstellung können nie auseinanderlaufen, und derselbe Knopf bedient je nach Menü etwas anderes. Betrieb an 3,3 bis 5 V, damit passt er an Arduino, ESP32 und Raspberry Pi.

Gut zu wissen: Mechanische Encoder prellen – ohne Entprellung zählt der Zähler gelegentlich zurück oder springt. Eine Bibliothek mit Interrupt-Auswertung löst das zuverlässig. Eine absolute Position kennt der Encoder nicht; er liefert nur Änderungen seit dem Einschalten.

Highlights

Typ: Inkrementaler Drehgeber (EC11) mit Tastfunktion – kein Potentiometer
Betriebsspannung: 3,3 V – 5 V DC
Impulse pro Umdrehung: 20 Rastungen
Anschluss: 5-Pin: GND, + (VCC), SW (Taster), DT, CLK
Signalprinzip: Quadratursignal auf CLK und DT – aus der Phasenlage ergibt sich die Drehrichtung
Tastfunktion: Druck auf die Achse zieht SW auf GND
Pull-ups: Auf der Platine bereits bestückt
Durchmesser: 24 mm
Gewicht: 6 g
Software: Arduino: Encoder-Bibliothek · ESPHome: rotary_encoder (Pin A = CLK, Pin B = DT)

Lieferumfang

1x 360 Grad Rotary Encoder Modul

Dateien

RoHS - Konformitätserklärung

benutzerhandbuch 5

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

UNSERE VERSPRECHEN

Versand ab 20€ kostenfrei
30-tägiges Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`GND`	Masse	Masse	0 V	Gemeinsame Masse.
2	`+ / VCC`	Versorgungsspannung	Versorgung	3,3–5 V DC	Versorgt die Pull-up-Widerstände auf der Platine.
3	`SW`	Taster im Drehknopf	Digital	aktiv LOW	Wird beim Drücken der Achse auf GND gezogen.
4	`DT / DATA (B)`	Quadratursignal B	Digital	entspricht VCC	Zusammen mit CLK ergibt sich die Drehrichtung.
5	`CLK (A)`	Quadratursignal A	Digital	entspricht VCC	Zählimpulse beim Drehen.
