Dieses MP3-Player-Modul in DFPlayer-Mini-Bauform spielt Audiodateien von MicroSD-Karte oder USB-Stick ab und bringt den Verstärker gleich mit – einen kleinen Lautsprecher kannst du direkt anschließen, ohne zusätzliche Endstufe. Unterstützt werden MP3, WAV und WMA bis 44,1 kHz.
Der Reiz liegt darin, wie wenig Rechenleistung es kostet: Der Mikrocontroller schickt über die serielle Schnittstelle nur kurze Befehle wie „Titel 3 abspielen“ oder „Lautstärke 20“, die Dekodierung erledigt das Modul selbst. Alternativ löst du Titel im IO-Modus direkt über Taster aus, ganz ohne Mikrocontroller. Typisch für Sprachansagen, Museums- und Modellbau-Sound, Türklingeln, Halloween-Effekte und sprechendes Spielzeug.
Gut zu wissen: Die Speicherkarte sollte mit FAT32 formatiert sein, die Dateien gehören durchnummeriert in einen Ordner „mp3“ – das Modul sucht nach Nummern, nicht nach Dateinamen. In die RX-Leitung gehört ein Widerstand von 1 kΩ, sonst rauscht die Übertragung hörbar in den Lautsprecher.
Highlights
- Bauform

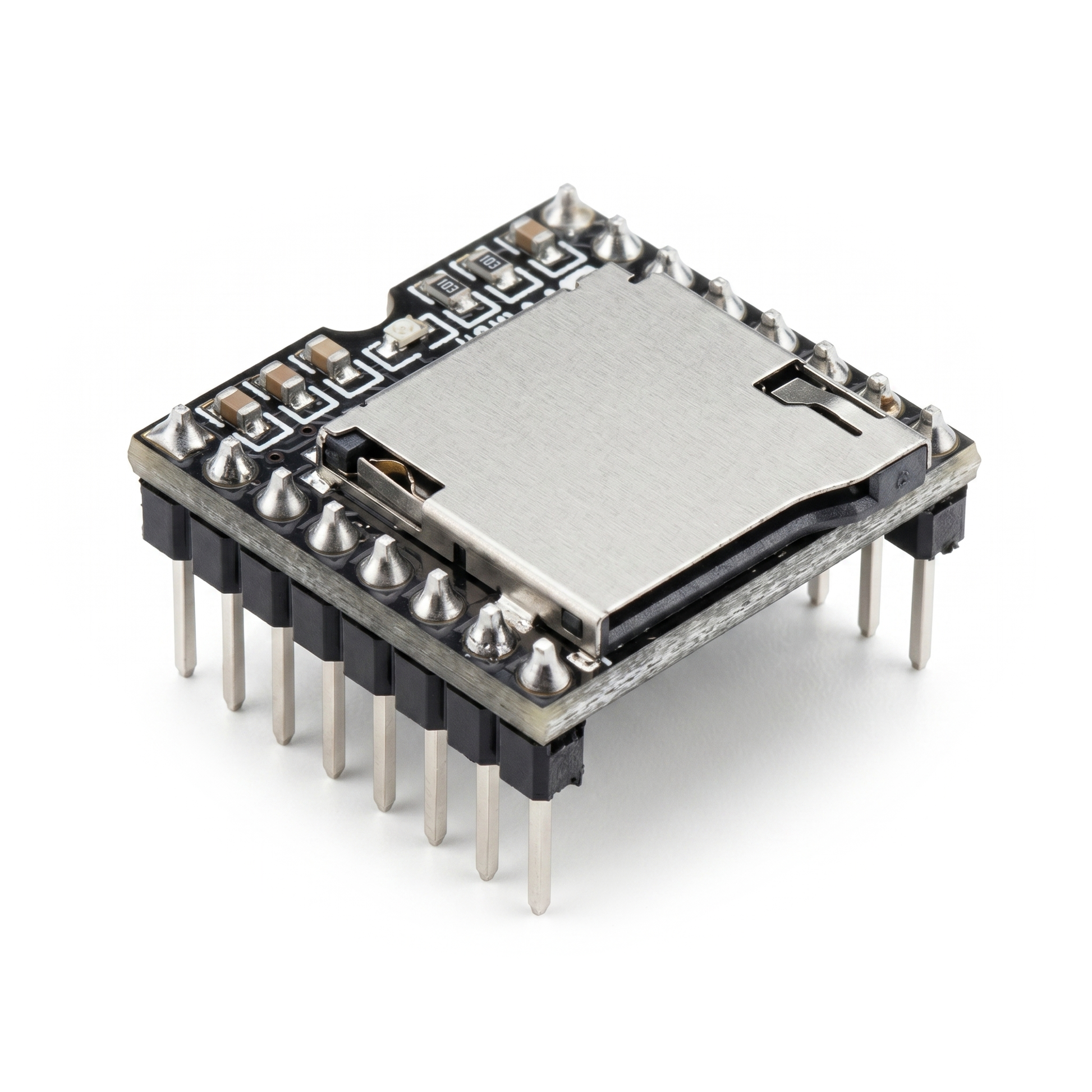

- DFPlayer-Mini-Format mit 2x 8-poliger Stiftleiste und MicroSD-Slot auf der Oberseite
- Unterstützte Formate
- MP3, WAV, WMA
- Unterstützte Dateisysteme
- FAT16, FAT32
- Speicher
- Bis zu 32GB MicroSD-Karte oder 32GB USB-Stick
- Sampling Rate (kHz)
- 8 / 11.025 / 12 / 16 / 22.05 / 24 / 32 / 44.1 / 48
- DAC Auflösung
- 24 bit
- Dynamikbereich
- 90dB
- Signal-Rausch-Verhältnis
- 85dB
- Lautstärke
- 30 Stufen einstellbar
- EQ
- 6 Stufen einstellbar
- Ordneranzahl
- Bis zu 100
- Tracks pro Ordner
- Bis zu 255
- Steuerung
- Seriell (UART, 9600 Baud), IO-Tasten oder analoge Tastenmatrix (ADKEY)
- Lautsprecher
- Direkter Anschluss an SPK1/SPK2 (3 W, 4–8 Ω) oder Line-Out über DAC_L/DAC_R
Schnellstart-Guide
Treiber, Einrichtung und erstes Projekt – Schritt für Schritt erklärt.
Lieferumfang
Lieferumfang
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachte vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten frag bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Hinterm Bahnhof 4
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
Unsere Versprechen
- Gratis Versand ab 20 €
- 30 Tage Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 16 Pins
MP3-Player-Modul mit Verstärker
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | VCC |
Versorgungsspannung | Versorgung | 3,2–5 V DC | Pin 1. Versorgung von Decoder und Verstärker. |
| 2 | RX |
Serieller Eingang | UART | 3,3 V Logik | Pin 2. An TX des Mikrocontrollers – am 5-V-Board 1 kΩ Vorwiderstand einsetzen. |
| 3 | TX |
Serieller Ausgang | UART | 3,3 V Logik | Pin 3. An RX des Mikrocontrollers, 9600 Baud. |
| 4 | DAC_R |
Line-Out rechts | Analog | Line-Pegel | Pin 4. Für externen Verstärker oder Aktivlautsprecher. |
| 5 | DAC_L |
Line-Out links | Analog | Line-Pegel | Pin 5. Für externen Verstärker oder Aktivlautsprecher. |
| 6 | SPK2 |
Lautsprecher − | Ausgang | Verstärkerausgang | Pin 6. Zusammen mit SPK1 direkter Anschluss eines Lautsprechers (3 W, 4–8 Ω). |
| 7 | GND |
Masse | Masse | 0 V | Pin 7. |
| 8 | SPK1 |
Lautsprecher + | Ausgang | Verstärkerausgang | Pin 8. |
| 9 | IO1 |
Tastensteuerung 1 | Digital | aktiv LOW | Pin 9. Kurz = vorheriger Titel, lang = leiser – ohne Mikrocontroller nutzbar. |
| 10 | GND |
Masse | Masse | 0 V | Pin 10. |
| 11 | IO2 |
Tastensteuerung 2 | Digital | aktiv LOW | Pin 11. Kurz = nächster Titel, lang = lauter. |
| 12 | ADKEY1 |
Analoge Tastenmatrix 1 | Analog | 0–3,3 V | Pin 12. Mehrere Tasten über Widerstandsleiter. |
| 13 | ADKEY2 |
Analoge Tastenmatrix 2 | Analog | 0–3,3 V | Pin 13. |
| 14 | USB+ (DP) |
USB-Datenleitung + | Digital | – | Pin 14. Für den Betrieb als USB-Massenspeicher bzw. USB-Stick-Wiedergabe. |
| 15 | USB− (DM) |
USB-Datenleitung − | Digital | – | Pin 15. |
| 16 | BUSY |
Statusausgang | Ausgang | LOW während der Wiedergabe | Pin 16. Signalisiert dem Mikrocontroller, dass gerade ein Titel läuft. |
