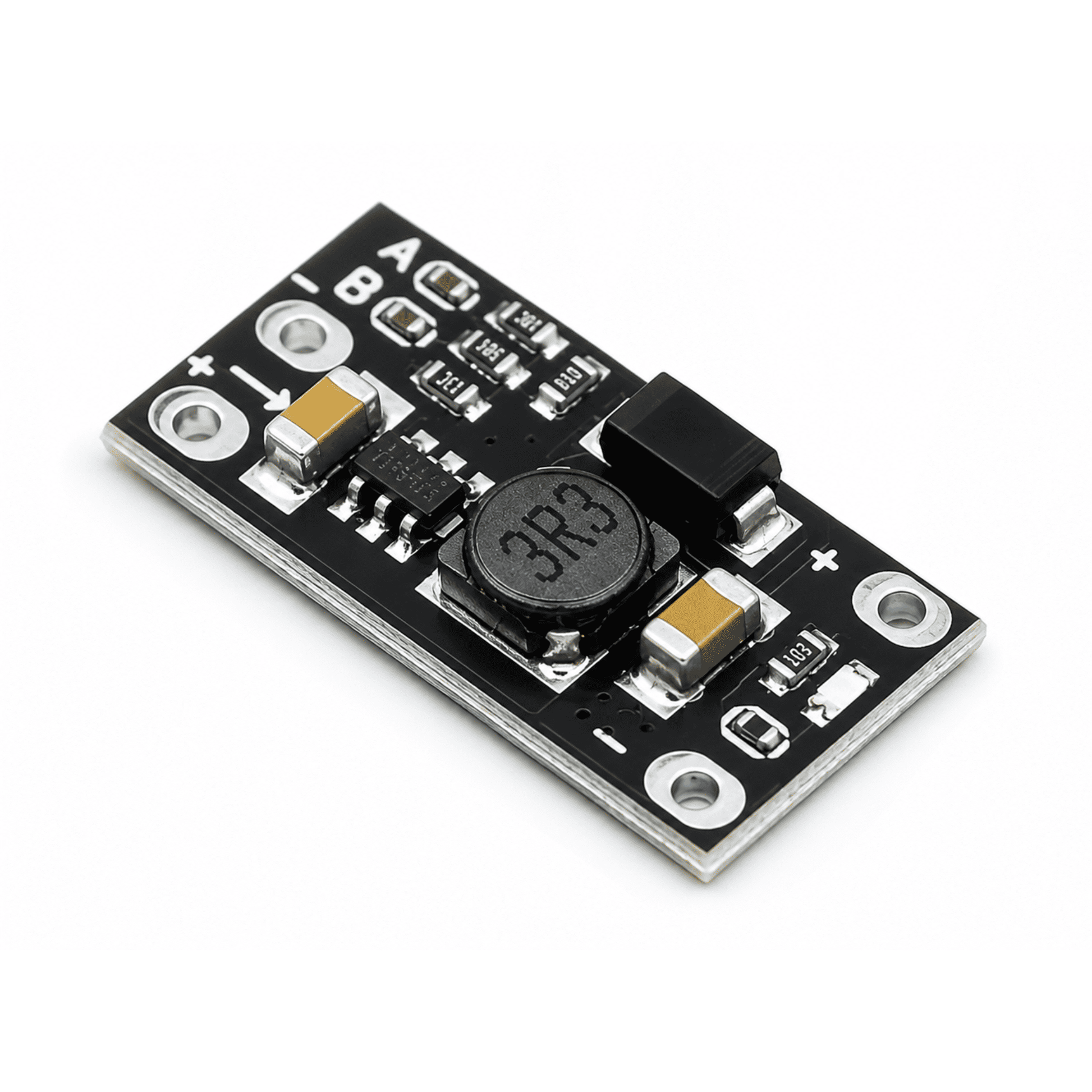

Mini DC-DC Boost Converter 3.7V auf 12V Step-Up Modul Booster

Name: Mini DC-DC Boost Converter 3.7V auf 12V Step-Up Modul Booster
Rating: 5.00 (1 reviews)

Bewertungen ansehen

1,09€

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Beschreibung

Dieses Mini-Boost-Modul hebt niedrige Gleichspannungen auf ein höheres, stabiles Niveau – typisch von einer 3,7-V-Lithiumzelle auf 5, 8, 9 oder 12 V. Mit unter zwei Zentimeter Kantenlänge gehört es zu den kleinsten Bauformen überhaupt und passt noch in Gehäuse, in denen sonst kein Platz mehr ist.

Der typische Einsatz ist mobiler Betrieb: Ein Gerät, das 12 V erwartet, soll aus einem einzelnen LiPo-Akku laufen. Der Wandler hält die Ausgangsspannung konstant, während der Akku von 4,2 V bis auf 3,0 V absinkt. Genauso brauchbar für kleine Sensoren, Relais oder Signalgeber, die mehr Spannung wollen als die Versorgung hergibt.

Gut zu wissen: Je größer der Sprung zwischen Ein- und Ausgangsspannung, desto weniger Strom bleibt am Ausgang übrig – Leistung entsteht nicht neu. Die Ausgangsspannung vor dem Anschließen im Leerlauf messen und einstellen. Unter die Eingangsspannung regeln kann das Modul nicht.

Highlights

Eingangsspannung: 2,5V - 5,0V (muss niedriger als die Ausgangsspannung sein)
Ausgangsspannung: 5V / 8V / 9V / 12V (einstellbar via Lötbrücke, Standard 12V)
Ausgangsleistung bei 3,7V In: 5V/1A, 8V/0,5A, 9V/0,45A, 12V/0,3A
Ausgangsleistung bei 5,0V In: 8V/0,7A, 9V/0,7A, 12V/0,5A
Abmessungen: 22mm x 11mm
Eigenverbrauch LED: ca. 1mA bei 12V
Modultyp: Nicht isolierter Aufwärtswandler (Step-Up)

Lieferumfang

1x Mini DC-DC Boost Step-Up-Wandler Modul (vorkonfiguriert auf 12V)

Dateien

RoHS - Konformitätserklärung

Benutzerhandbuch

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

UNSERE VERSPRECHEN

Versand ab 20€ kostenfrei
30-tägiges Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`IN+`	Eingangsspannung plus	Versorgung	ca. 2–5 V DC	Z. B. von einer 3,7-V-Lithiumzelle.
2	`IN−`	Eingang Masse	Masse	0 V	Masse der Eingangsseite.
3	`OUT+`	Ausgangsspannung plus	Versorgung	bis 12 V DC	Über das Potentiometer auf 5 V, 8 V, 9 V oder 12 V einstellbar.
4	`OUT−`	Ausgang Masse	Masse	0 V	Masse der Ausgangsseite, intern mit IN− verbunden.
