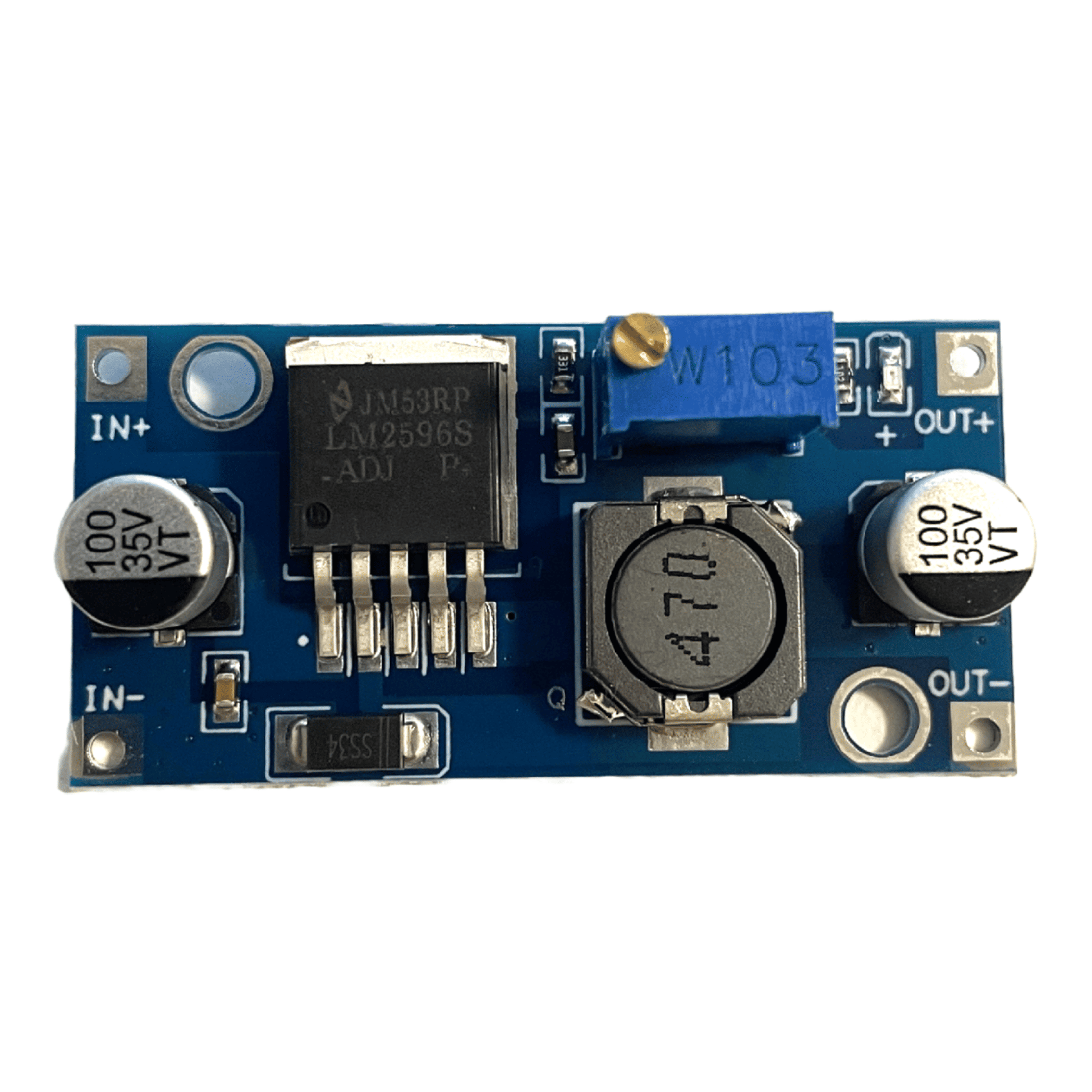

LM2596S DC-DC Wandler Step Down 1.25-35V
LM2596S DC-DC Wandler Step Down 1.25-35V
Verfügbarkeit für Abholungen konnte nicht geladen werden
Beschreibung
Der LM2596S ist ein einstellbarer Abwärtswandler: Er macht aus einer höheren Gleichspannung eine niedrigere, und zwar schaltend statt über einen Linearregler. Der Unterschied ist erheblich – wo ein 7805 die überschüssige Energie in Wärme verwandelt, arbeitet dieses Modul mit rund 90 % Wirkungsgrad. Über das Potentiometer stellst du die Ausgangsspannung stufenlos ein.
Typischer Einsatz: aus 12 V im Auto oder aus einem alten Laptopnetzteil saubere 5 V für einen ESP32 gewinnen, LED-Streifen versorgen oder eine Akkuspannung auf ein konstantes Maß bringen. Die Anschlüsse sind als Lötpads und Schraubklemmen-Positionen IN+/IN− und OUT+/OUT− ausgeführt.
Gut zu wissen: Vor dem ersten Anschluss die Ausgangsspannung im Leerlauf einstellen und messen – ab Werk steht sie beliebig. Die Eingangsspannung muss rund 1,5 V über der gewünschten Ausgangsspannung liegen; hochsetzen kann das Modul nicht. Ab etwa 2 A dauerhaft gehört ein Kühlkörper auf den Chip.
Highlights
- Typ
- Step-Down (Buck) Wandler, nicht galvanisch getrennt
- Regler-IC
- LM2596S
- Eingangsspannung
- DC 4,5 V bis 40 V
- Ausgangsspannung
- DC 1,25 V bis 35 V, stufenlos über Potentiometer
- Max. Ausgangsstrom
- 3 A (ab ca. 2 A Kühlkörper empfohlen)
- Spannungsabstand
- Eingang muss mind. 1,5 V über der Ausgangsspannung liegen
- Wirkungsgrad
- bis ca. 92 %
- Schaltfrequenz
- 150 kHz
- Anschluss
- IN+ / IN− und OUT+ / OUT− als Lötpads
- Hinweis
- Ausgangsspannung vor dem Anschluss der Last per Multimeter einstellen
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
UNSERE VERSPRECHEN
- Versand ab 20€ kostenfrei
- 30-tägiges Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 4 Pins
LM2596S DC-DC Wandler Step Down 1.25-35V
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | IN+ |
Eingangsspannung plus | Versorgung | 3–40 V DC | Eingangsspannung mindestens ca. 1,5 V über der Ausgangsspannung. |
| 2 | IN− |
Eingang Masse | Masse | 0 V | Masse der Eingangsseite. |
| 3 | OUT+ |
Ausgangsspannung plus | Versorgung | 1,5–35 V DC | Über das Potentiometer einstellbar. |
| 4 | OUT− |
Ausgang Masse | Masse | 0 V | Masse der Ausgangsseite, intern mit IN− verbunden. |
