LCD1602 Display mit I2C (blau)
LCD1602 Display mit I2C (blau)
- 16×2 Zeichen
- I2C
Verfügbarkeit für Abholungen konnte nicht geladen werden
Benachrichtige mich, wenn wieder da
Wir schicken dir einmalig eine E-Mail, sobald dieser Artikel wieder verfügbar ist.
Mit Schnellstart-Guide als PDF · Ansehen → (öffnet in neuem Tab)
Beschreibung

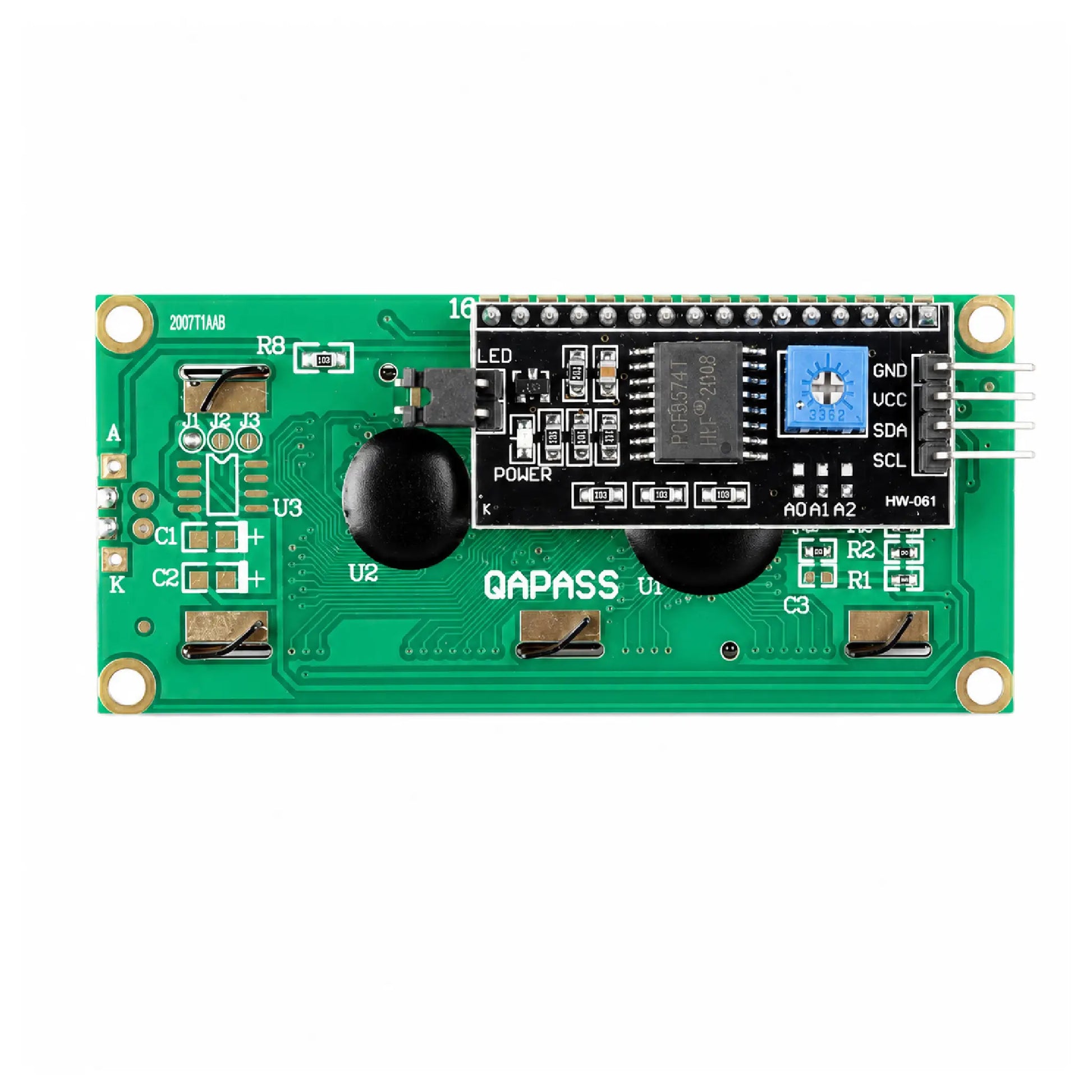

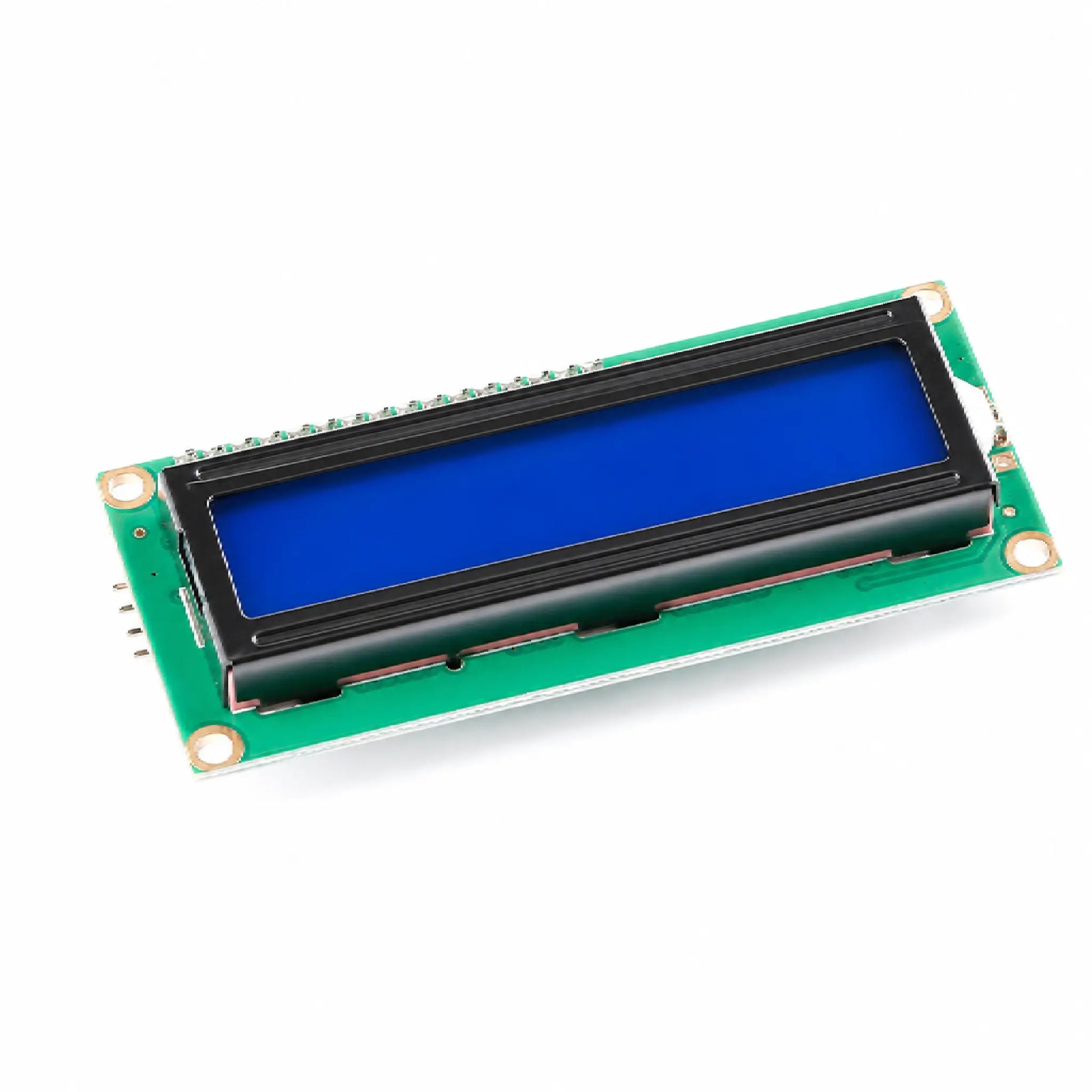

Das LCD1602 zeigt zwei Zeilen à 16 Zeichen in weißer Schrift auf blauem Grund. Der vorgelötete I2C-Backpack (PCF8574) ist dabei der eigentliche Komfortgewinn: Statt sechs bis elf Datenleitungen brauchst du nur SDA und SCL – vier Adern insgesamt, inklusive Versorgung.
Zeichendisplays sind grafischen Panels dort überlegen, wo es schlicht um Text geht: Statusausgaben, Menüs, Messwerte, Uhrzeiten. Sie sind bei Tageslicht ausgezeichnet ablesbar, brauchen kaum Rechenleistung und die Ansteuerung ist in zwei Zeilen Code erledigt. Der Kontrast lässt sich über ein Potentiometer am Backpack einstellen.
Gut zu wissen: Das Display braucht 5 V an VCC – bei 3,3 V bleibt die Anzeige zu blass. Am ESP32, ESP8266 oder Raspberry Pi versorgst du VCC weiterhin mit 5 V und setzt einen Pegelwandler in die I2C-Leitungen. Standard-Adresse ist 0x27, über die Lötbrücken A0–A2 änderbar.
Highlights
- I2C/IIC-Schnittstelle
- Vorgelöteter PCF8574-Backpack – Ansteuerung über nur 2 Datenpins (SDA & SCL).
- Anschluss-Pins
- 4-Pin am Backpack: GND, VCC, SDA, SCL.
- Anzeige
- 16 Zeichen x 2 Zeilen (16x2) mit klar ablesbaren 5x8-Punkt-Zeichen.
- Blauer Bildschirm
- Blaue Hintergrundbeleuchtung mit weißer Schrift für guten Kontrast.
- Betriebsspannung
- 5 V DC an VCC – direkt einsatzbereit an Arduino Uno, Mega und Nano.
- Betrieb an 3,3-V-Boards
- An ESP32, ESP8266 oder Raspberry Pi VCC weiterhin mit 5 V versorgen und einen Pegelwandler in die I2C-Leitungen setzen.
- Einstellbarer Kontrast
- Über das integrierte Potentiometer am Backpack präzise justierbar.
- I2C-Adresse
- Standardmäßig 0x27 (per Lötbrücken A0–A2 auf 0x20–0x27 änderbar).
- GPIO-sparend
- Spart gegenüber der parallelen Ansteuerung bis zu 6 Datenleitungen.
- Einfache Programmierung
- Kompatibel mit gängigen Bibliotheken wie LiquidCrystal_I2C.
- HD44780-kompatibel
- Bewährter Standard-Controller für maximale Software-Kompatibilität.
- Vielseitig einsetzbar
- Statusanzeigen, Menüs, Messwerte, Uhren und mehr.
Schnellstart-Guide
Treiber, Einrichtung und erstes Projekt – Schritt für Schritt erklärt.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachte vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten frag bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Hinterm Bahnhof 4
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
Unsere Versprechen
- Gratis Versand ab 20 €
- 30 Tage Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 4 Pins
LCD1602 Display mit I2C (blau)
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | GND |
Masse | Masse | 0 V | Gemeinsame Masse. |
| 2 | VCC |
Versorgungsspannung | Versorgung | 5 V DC | Braucht 5 V – bei 3,3 V bleibt die Anzeige zu blass. |
| 3 | SDA |
I2C Daten | I²C | 5 V Logik | Datenleitung zum Mikrocontroller. |
| 4 | SCL |
I2C Takt | I²C | 5 V Logik | Taktleitung zum Mikrocontroller. |
