INA3221 3-Kanal Strom-/Spannungssensor
INA3221 3-Kanal Strom-/Spannungssensor
- 3 Kanäle
- I2C
- bis 26 V
Verfügbarkeit für Abholungen konnte nicht geladen werden
Benachrichtige mich, wenn wieder da
Wir schicken dir einmalig eine E-Mail, sobald dieser Artikel wieder verfügbar ist.
Mit Schnellstart-Guide als PDF · Ansehen → (öffnet in neuem Tab)
Beschreibung
Das INA3221 misst Strom und Spannung auf drei unabhängigen Kanälen gleichzeitig – Busspannung von 0 bis 26 V, dazu der Spannungsabfall über je einen Shunt. Die Werte kommen fertig digitalisiert über I2C, ein zusätzlicher ADC entfällt und die Messung hängt nicht an der Referenzspannung deines Mikrocontrollers.
Drei Kanäle in einem Modul sind genau das, was Solar- und Akkuprojekte brauchen: Panel, Akku und Last getrennt überwachen und daraus die Bilanz berechnen. Ebenso praktisch für Prüfaufbauten, bei denen du den Verbrauch mehrerer Schaltungszweige nebeneinander protokollieren willst. Über programmierbare Warn- und Critical-Schwellen kann das Modul bei Überstrom selbstständig einen Interrupt auslösen.
Gut zu wissen: Gemessen wird auf der Plusseite (Highside), der Shunt liegt also in der Zuleitung. Die beiliegende Stiftleiste ist nicht vorgelötet, und die Anschlüsse sind Lötpads – keine Schraubklemmen.
Highlights
- 3 Kanäle
- Drei unabhängige Messkanäle für Strom und Spannung in einem Modul.
- I2C-Schnittstelle
- Digitale Ausgabe der Messwerte – kein zusätzlicher ADC nötig.
- Busspannung
- Messbereich 0–26V DC pro Kanal, Auflösung 8 mV.
- Shuntspannung
- ±163,8 mV Messbereich mit 40 µV Auflösung pro Schritt.
- Shunt-Widerstände
- 3x 0,1 Ω bereits auf der Platine bestückt (Aufdruck R100).
- Betriebsspannung
- 2,7–5,5V DC – direkt an ESP32, Arduino und Raspberry Pi anschließbar.
- I2C-Adressen
- Vier wählbare Adressen (0x40–0x43) – bis zu 4 Module an einem Bus.
- Alarm-Ausgänge
- Programmierbare Warning- und Critical-Alerts lösen bei Überstrom aus.
- Messprinzip
- Highside-Messung über Shunt – Last bleibt sauber auf GND-Potential.
- Farbe

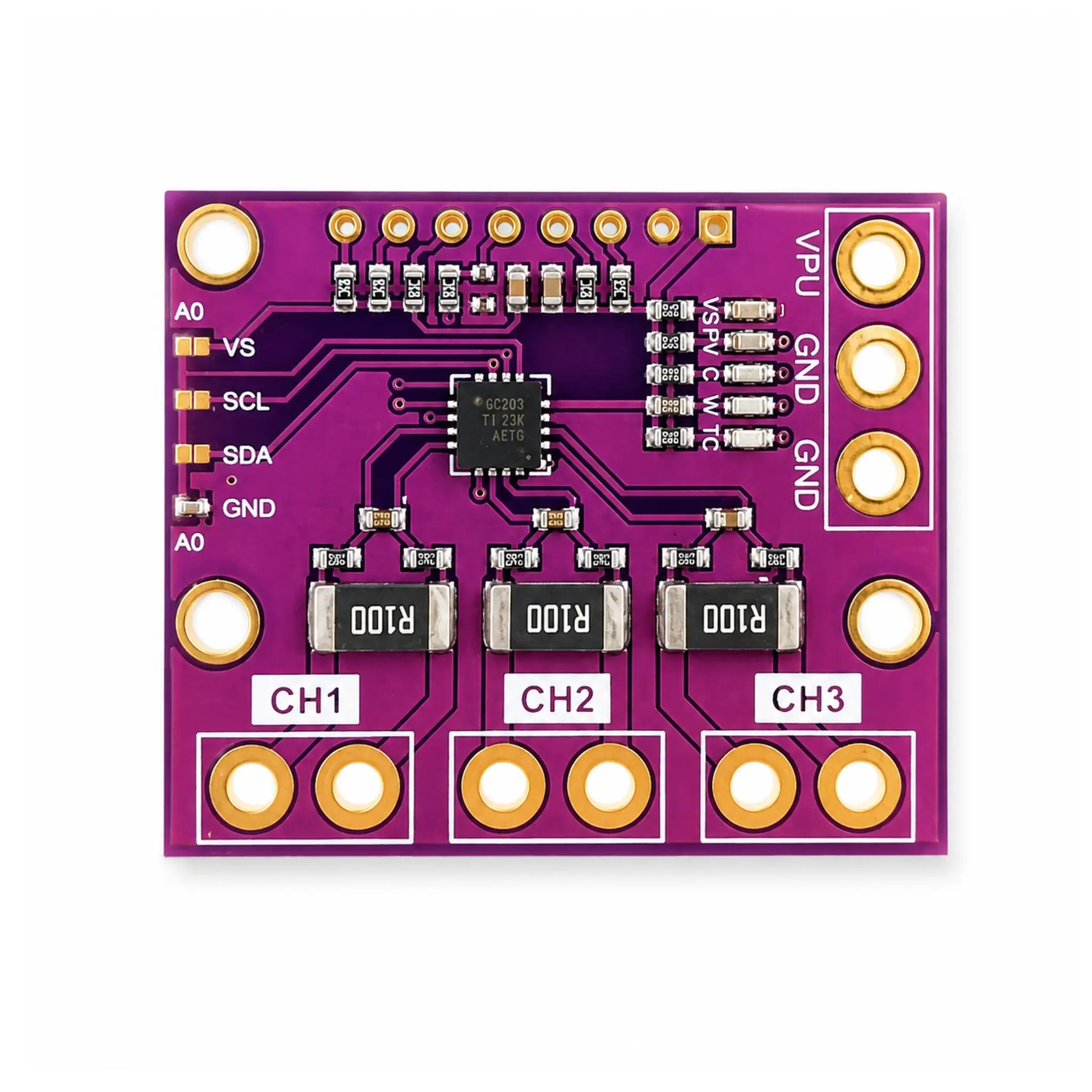

- Lila Platine mit beschrifteten Anschlüssen.
- Anschluss
- Messkanäle über durchkontaktierte Lötpads, Stiftleiste im 2,54-mm-Raster liegt lose bei.
Schnellstart-Guide
Treiber, Einrichtung und erstes Projekt – Schritt für Schritt erklärt.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachte vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten frag bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Hinterm Bahnhof 4
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
Unsere Versprechen
- Gratis Versand ab 20 €
- 30 Tage Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 14 Pins
INA3221 3-Kanal Strom-/Spannungssensor
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | VS |
Versorgungsspannung | Versorgung | 2,7–5,5 V DC | Versorgung der Sensorlogik. |
| 2 | GND |
Masse | Masse | 0 V | Gemeinsame Masse mit dem Mikrocontroller. |
| 3 | SCL |
I2C Takt | I²C | 3,3 V / 5 V | Taktleitung. |
| 4 | SDA |
I2C Daten | I²C | 3,3 V / 5 V | Datenleitung. |
| 5 | PV |
Power-Valid-Ausgang | Ausgang | Open Drain | Signalisiert, dass alle Kanäle im gültigen Spannungsfenster liegen. Pull-up per Lötbrücke auf VPU zuschaltbar. |
| 6 | W (WARN) |
Warnungs-Ausgang | Ausgang | Open Drain | Löst bei der programmierten Warnschwelle aus. Pull-up per Lötbrücke auf VPU. |
| 7 | C (CRIT) |
Critical-Alarm-Ausgang | Ausgang | Open Drain | Löst bei der kritischen Stromschwelle aus. Pull-up per Lötbrücke auf VPU. |
| 8 | TC |
Timing-Control-Ausgang | Ausgang | Open Drain | Sammelalarm für Über-/Unterspannung. Pull-up per Lötbrücke auf VPU. |
| 9 | VPU |
Pull-up-Versorgung | Versorgung | 3,3 V / 5 V | Separates Pad an der rechten Kante: Referenzspannung für die Open-Drain-Pull-ups (VS, PV, C, W, TC per Lötbrücke wählbar). |
| 10 | GND (rechte Kante) |
Masse | Masse | 0 V | Zwei zusätzliche Massepads neben VPU. |
| 11 | CH1 (VIN+1 / VIN−1) |
Messkanal 1 | Anschluss | 0–26 V | Anschlusspaar über dem 0,1-Ω-Shunt (Aufdruck R100) – Highside in die Plusleitung einschleifen. |
| 12 | CH2 (VIN+2 / VIN−2) |
Messkanal 2 | Anschluss | 0–26 V | Zweites Anschlusspaar mit eigenem 0,1-Ω-Shunt. |
| 13 | CH3 (VIN+3 / VIN−3) |
Messkanal 3 | Anschluss | 0–26 V | Drittes Anschlusspaar mit eigenem 0,1-Ω-Shunt. |
| 14 | A0 (Lötbrücke) |
I2C-Adressauswahl | Digital | – | Lötbrückenblock an der linken Kante: A0 wahlweise auf GND (0x40), VS (0x41), SDA (0x42) oder SCL (0x43) brücken. |
