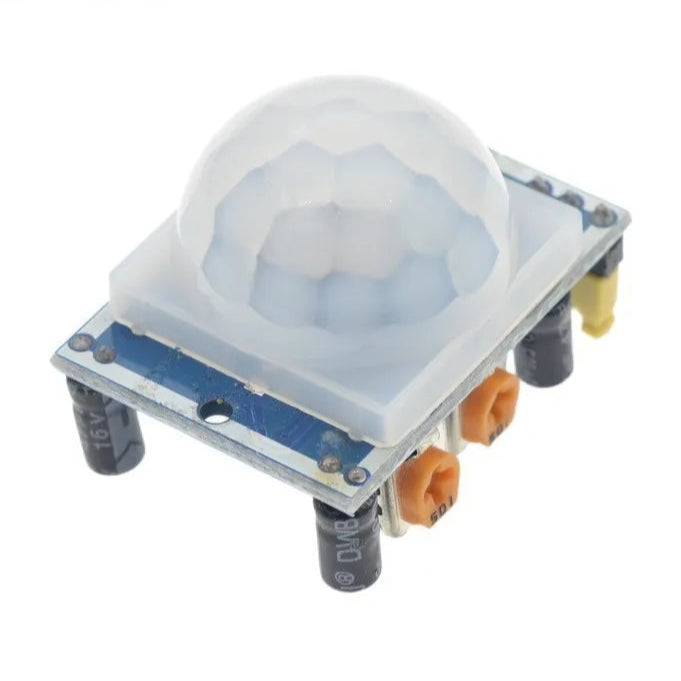

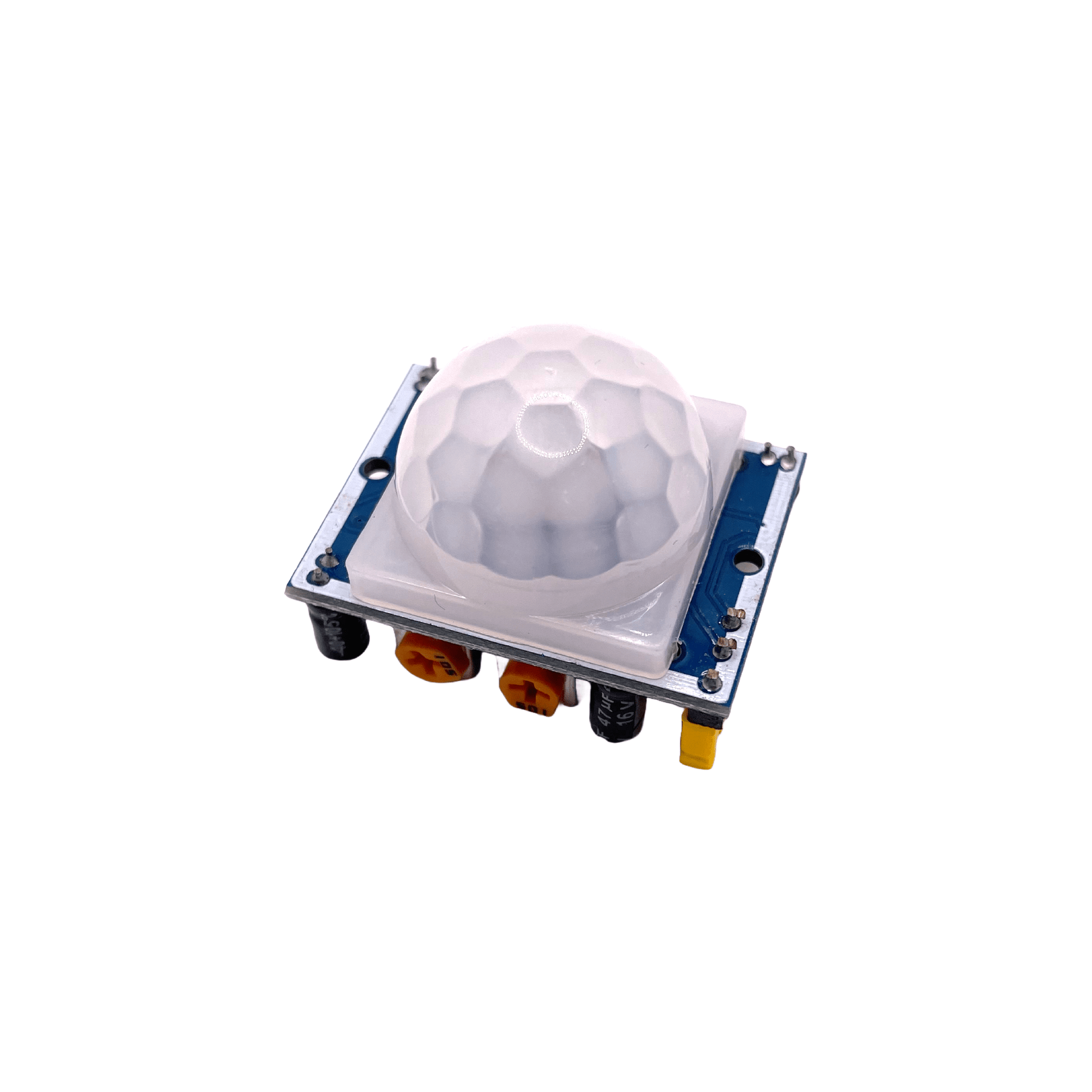

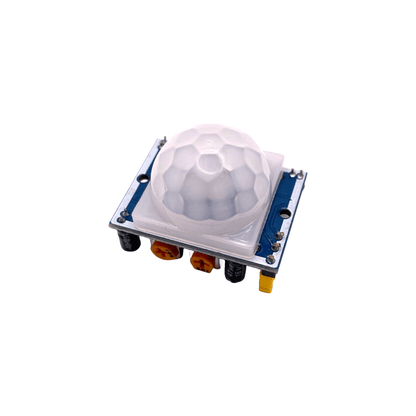

Der HC-SR501 ist ein Passiv-Infrarot-Melder: Er misst keine Entfernung, sondern registriert die Wärmestrahlung eines Körpers, der sich durch sein Blickfeld bewegt. Die Fresnel-Linse deckt rund 110° und je nach Einstellung 3 bis 7 Meter ab. Erkennt er eine Bewegung, legt er seinen Ausgang auf HIGH – mehr Auswertung braucht es nicht.
Zwei Potentiometer stellen Empfindlichkeit und Nachlaufzeit (etwa 3 Sekunden bis 5 Minuten) ein, ein Jumper schaltet zwischen einmaliger und wiederholter Auslösung um. Damit baust du Treppenhauslicht, Alarmanlagen, Kameraauslöser oder Anwesenheitserkennung für Home Assistant.
Gut zu wissen: Nach dem Einschalten braucht der Sensor rund eine Minute, bis er sich auf die Umgebungstemperatur eingepegelt hat – in dieser Zeit meldet er gerne Fehlalarme. Er reagiert auf Bewegung, nicht auf Anwesenheit: Wer still sitzt, verschwindet für ihn. Versorgung 4,5 bis 20 V, das Ausgangssignal beträgt 3,3 V.
Highlights
- Versorgungsspannung
- Breiter Eingangsspannungsbereich von 4,5V bis 20V DC für maximale Flexibilität.
- Digitaler Ausgang
- 3.3V High-Signal sorgt für eine problemlose Anbindung an moderne Mikrocontroller.
- Erfassungsbereich
- Detektiert Bewegungen in einem Kegel von ca. 110° auf eine Distanz von bis zu 7 Metern.
- Trigger-Modi
- Wählbar zwischen wiederholendem (H) und nicht-wiederholendem (L) Trigger per Jumper.
- Anpassbare Verzögerung
- Delay-Zeit über Potentiometer von ca. 3 Sekunden bis 5 Minuten einstellbar.
- Aufwärmzeit
- Nach dem Einschalten benötigt der Sensor ca. 30–60 Sekunden, bis er stabil auslöst.
- Energieeffizienz
- Extrem niedriger Stromverbrauch von ca. 65µA – ideal für den Dauerbetrieb.
- Justierbare Empfindlichkeit
- Präzise Feinabstimmung der Reichweite direkt am Modul über integrierte Potentiometer.
- Lichtsensor-Option
- Vorbereiteter CDS-Anschluss ermöglicht das Nachrüsten eines Fotowiderstands für Tag-/Nacht-Logik.
- Bauform
- Kompakte Maße von 32 x 24 mm mit einer 23 mm Fresnel-Linse für optimale Streuung.
- Kompatibilität
- Plug-and-Play Unterstützung für Arduino, ESP8266, ESP32 und Raspberry Pi.
Schnellstart-Guide
Treiber, Einrichtung und erstes Projekt – Schritt für Schritt erklärt.
Lieferumfang
Lieferumfang
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachte vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten frag bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Hinterm Bahnhof 4
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
Unsere Versprechen
- Gratis Versand ab 20 €
- 30 Tage Rückgaberecht
- Lieferung in ca. 2–3 Tagen

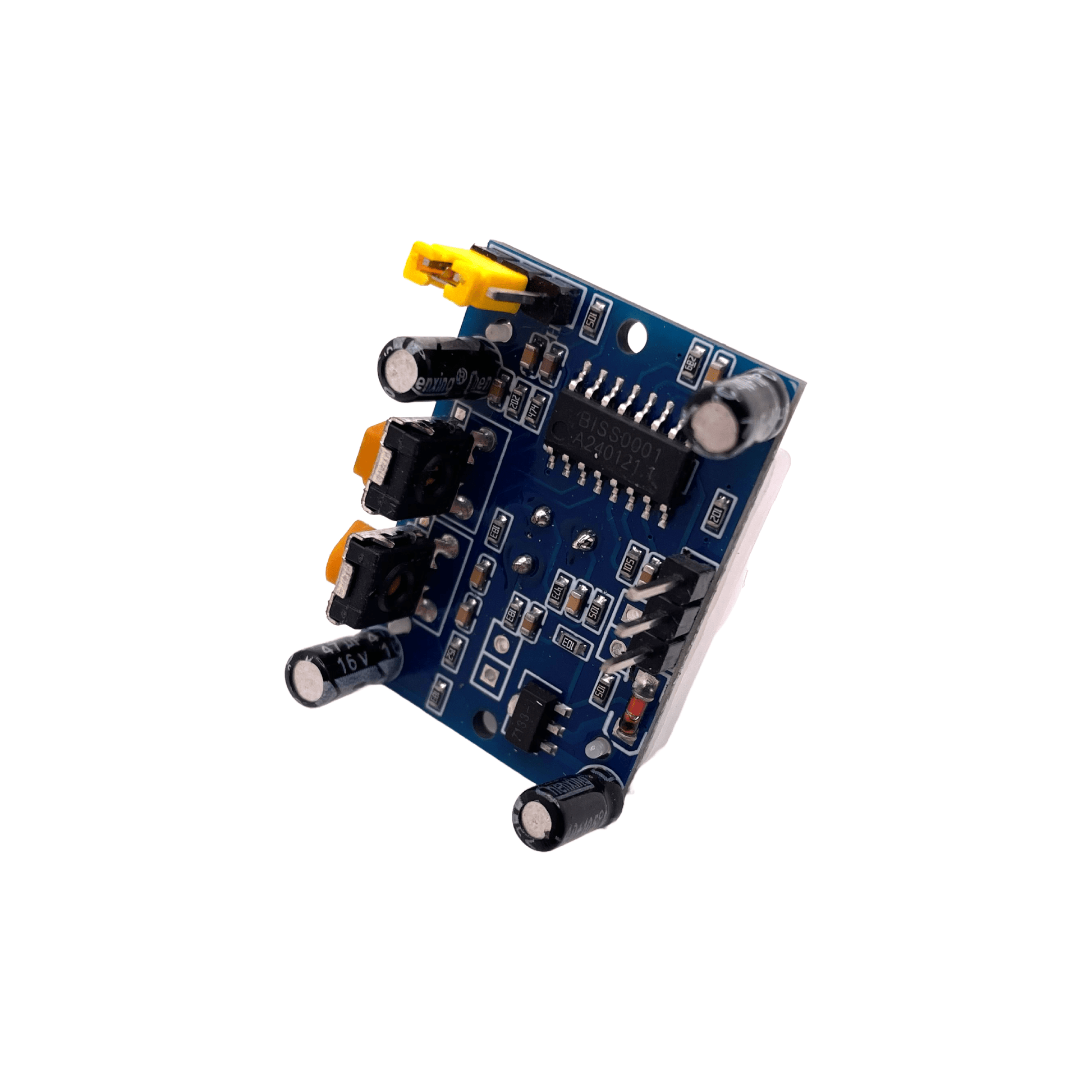

Pinout 3 Pins
HC-SR501 PIR-Bewegungsmelder
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | VCC |
Versorgungsspannung | Versorgung | 4,5–20 V DC | Läuft an 5 V; ab ca. 4,5 V zuverlässig. |
| 2 | OUT |
Digitaler Ausgang | Digital | 3,3 V HIGH bei Bewegung | Liefert 3,3 V – direkt an ESP32/ESP8266 anschließbar, ohne Pegelwandler. |
| 3 | GND |
Masse | Masse | 0 V | Gemeinsame Masse. |
