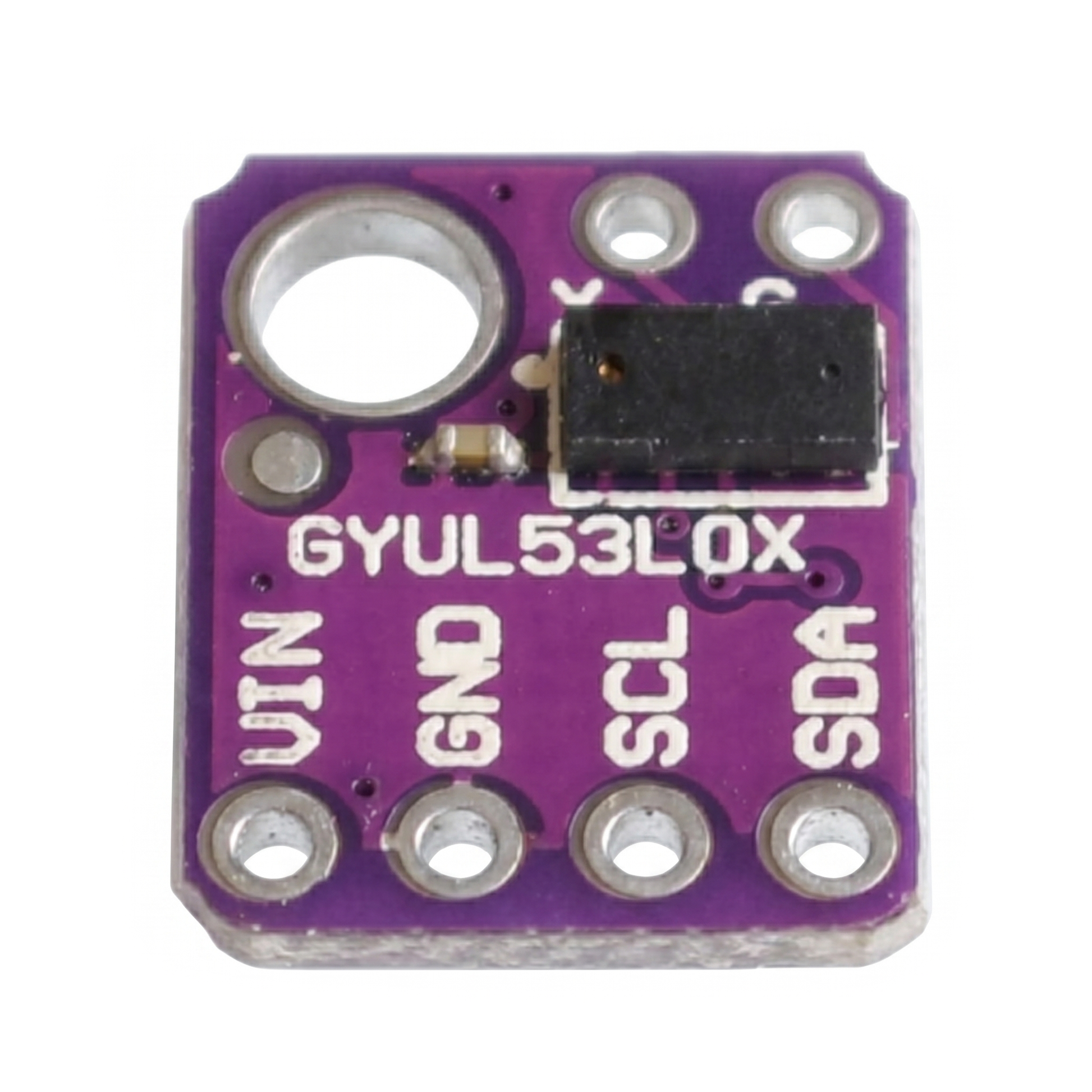

GY-530 VL53L0X Laser-Entfernungssensor – Time-of-Flight (ToF) Distanzsensor, 2m, I2C, 2.8-5V
GY-530 VL53L0X Laser-Entfernungssensor – Time-of-Flight (ToF) Distanzsensor, 2m, I2C, 2.8-5V
Verfügbarkeit für Abholungen konnte nicht geladen werden
Beschreibung
Das GY-530 mit VL53L0X misst Entfernungen per Laser-Laufzeit (Time of Flight): Ein unsichtbarer 940-nm-Infrarotpuls wird ausgesendet, und der Sensor stoppt, wie lange das Licht zurückbraucht. Reichweite bis rund 2 Meter, Auflösung im Millimeterbereich, Ausgabe digital über I2C bei 2,8 bis 5 V.
Gegenüber einem Ultraschallsensor hat das zwei Vorteile: Der Messkegel ist mit etwa 25° deutlich enger, und weiche Materialien wie Stoff oder Schaumstoff schlucken das Signal nicht. Das macht ihn zur besseren Wahl für Füllstandsmessung in schmalen Behältern, Gestensteuerung, Roboternavigation und präzise Annäherungserkennung.
Gut zu wissen: Direktes Sonnenlicht enthält viel Infrarot und verkürzt die nutzbare Reichweite spürbar – drinnen misst der Sensor am zuverlässigsten. Glas und Spiegel liefern falsche Werte. Alle VL53L0X starten auf derselben I2C-Adresse 0x29; für mehrere Sensoren an einem Bus musst du sie über den XSHUT-Pin nacheinander umadressieren.
Highlights
- Sensor-Chip
- VL53L0X (STMicroelectronics)
- Modell-Bezeichnung
- GY-530
- Technologie
- Time-of-Flight (ToF)
- Messbereich
- bis zu 200 cm (2m)
- Schnittstelle
- I2C (Fast Mode kompatibel)
- Betriebsspannung
- 2.8V - 5V DC
- Laser-Wellenlänge
- 940 nm (unsichtbar)
- Sicherheit
- Laser Klasse 1 (IEC 60825-1:2014)
- Kompatibilität
- Arduino, ESP32, ESPHome, Tasmota, Raspberry Pi
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
UNSERE VERSPRECHEN
- Versand ab 20€ kostenfrei
- 30-tägiges Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 6 Pins
GY-530 VL53L0X Laser-Entfernungssensor – Time-of-Flight (ToF) Distanzsensor, 2m, I2C, 2.8-5V
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | VIN / VCC |
Versorgungsspannung | Versorgung | 2,8–5 V DC | Onboard-Regler erlaubt Betrieb an 3,3 V und 5 V. |
| 2 | GND |
Masse | Masse | 0 V | Gemeinsame Masse. |
| 3 | SCL |
I2C Takt | I²C | 3,3 V Logik | Taktleitung. |
| 4 | SDA |
I2C Daten | I²C | 3,3 V Logik | Datenleitung. |
| 5 | GPIO1 / INT |
Interrupt-Ausgang | Ausgang | 3,3 V Logik | Signalisiert, dass eine neue Messung bereitsteht bzw. ein Schwellwert erreicht wurde. |
| 6 | XSHUT |
Shutdown-Eingang | Digital | 3,3 V, aktiv LOW | LOW schaltet den Sensor ab – nötig, um bei mehreren VL53L0X nacheinander unterschiedliche I2C-Adressen zu vergeben. |
