ESP8266 ESP-12F WiFi Serial Module für IoT-Projekte

Name: ESP8266 ESP-12F WiFi Serial Module für IoT-Projekte
Brand: MAKEROO
SKU: MKR-ESP8266-ESP12F-027
Price: 3.39 EUR
Availability: InStock

3,39€

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Beschreibung

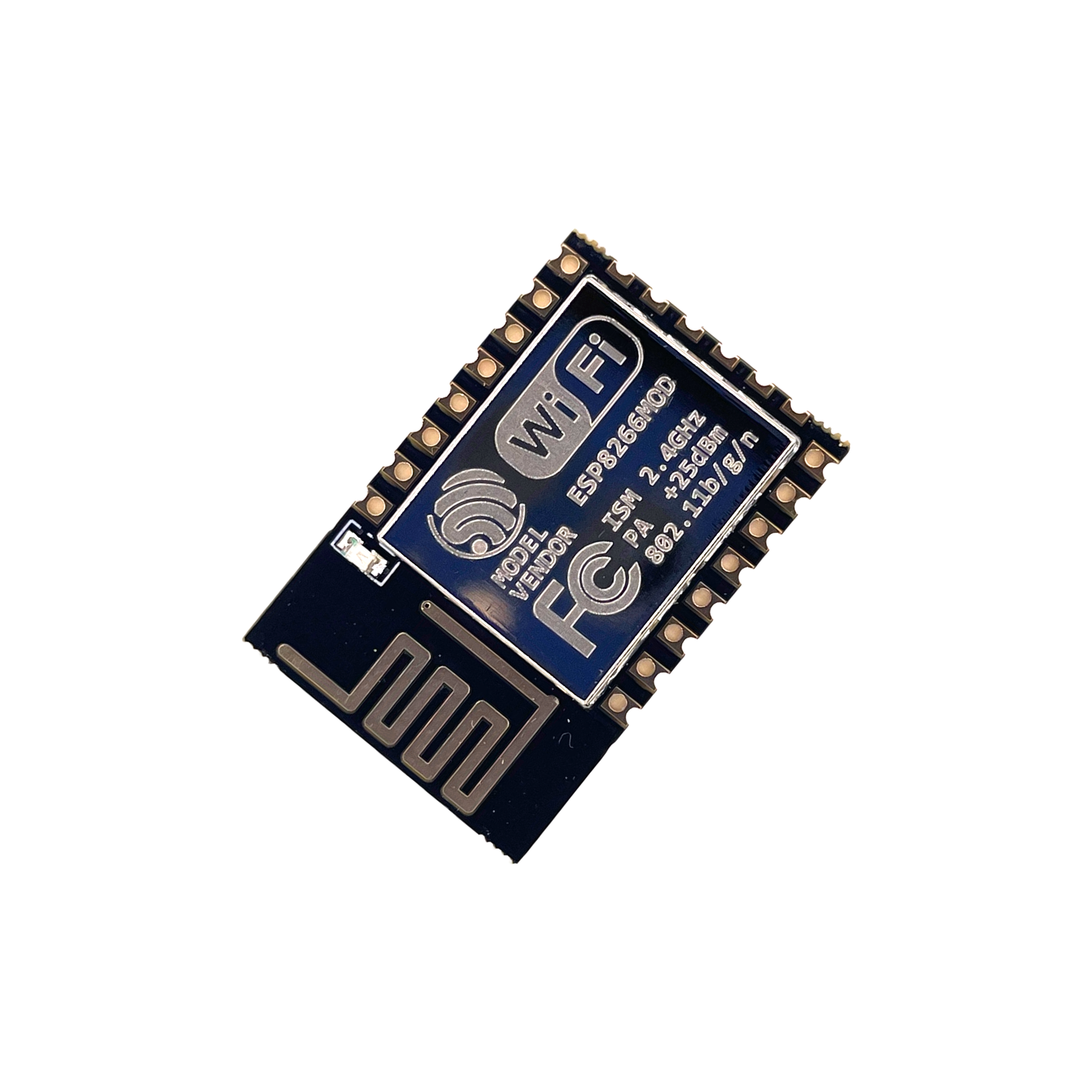

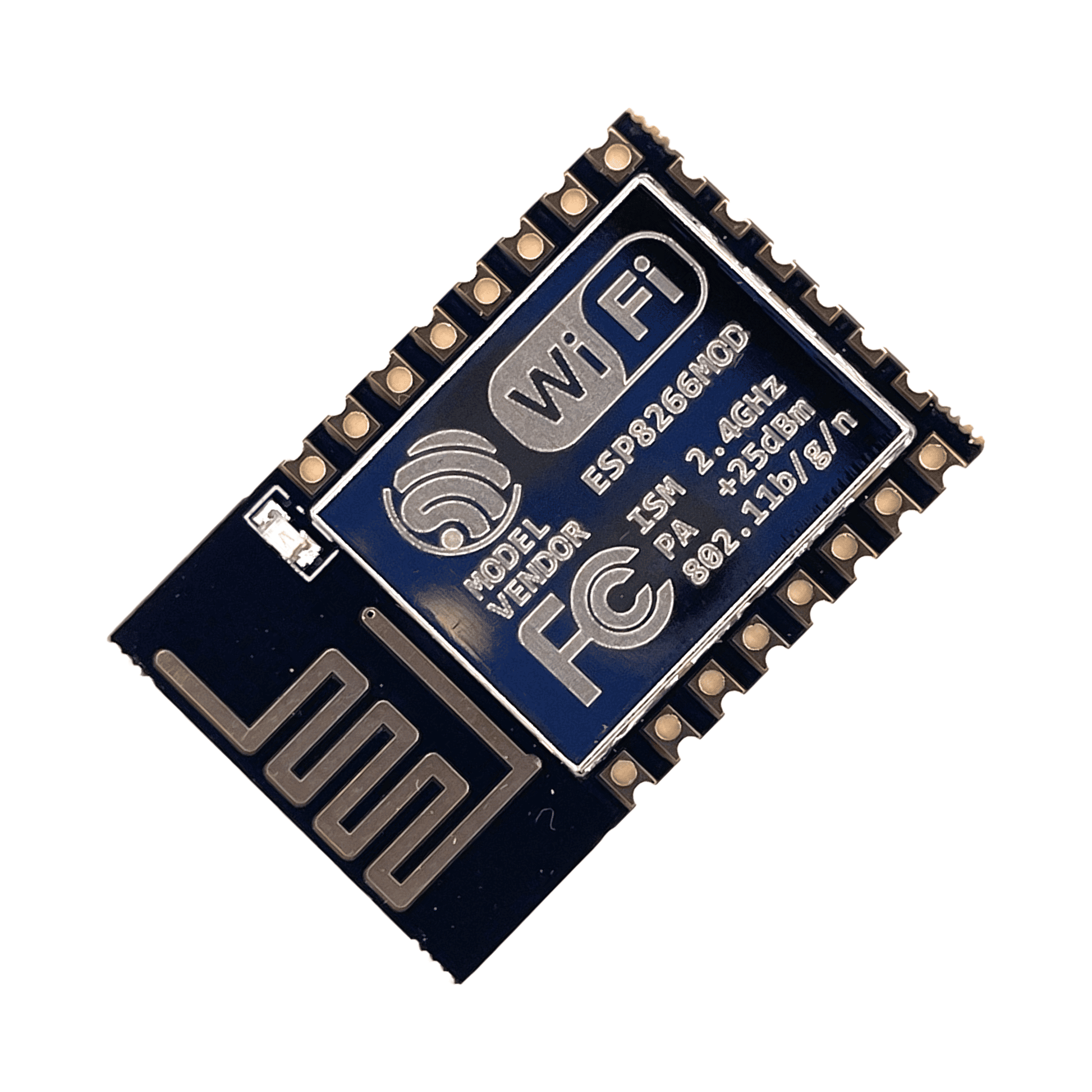

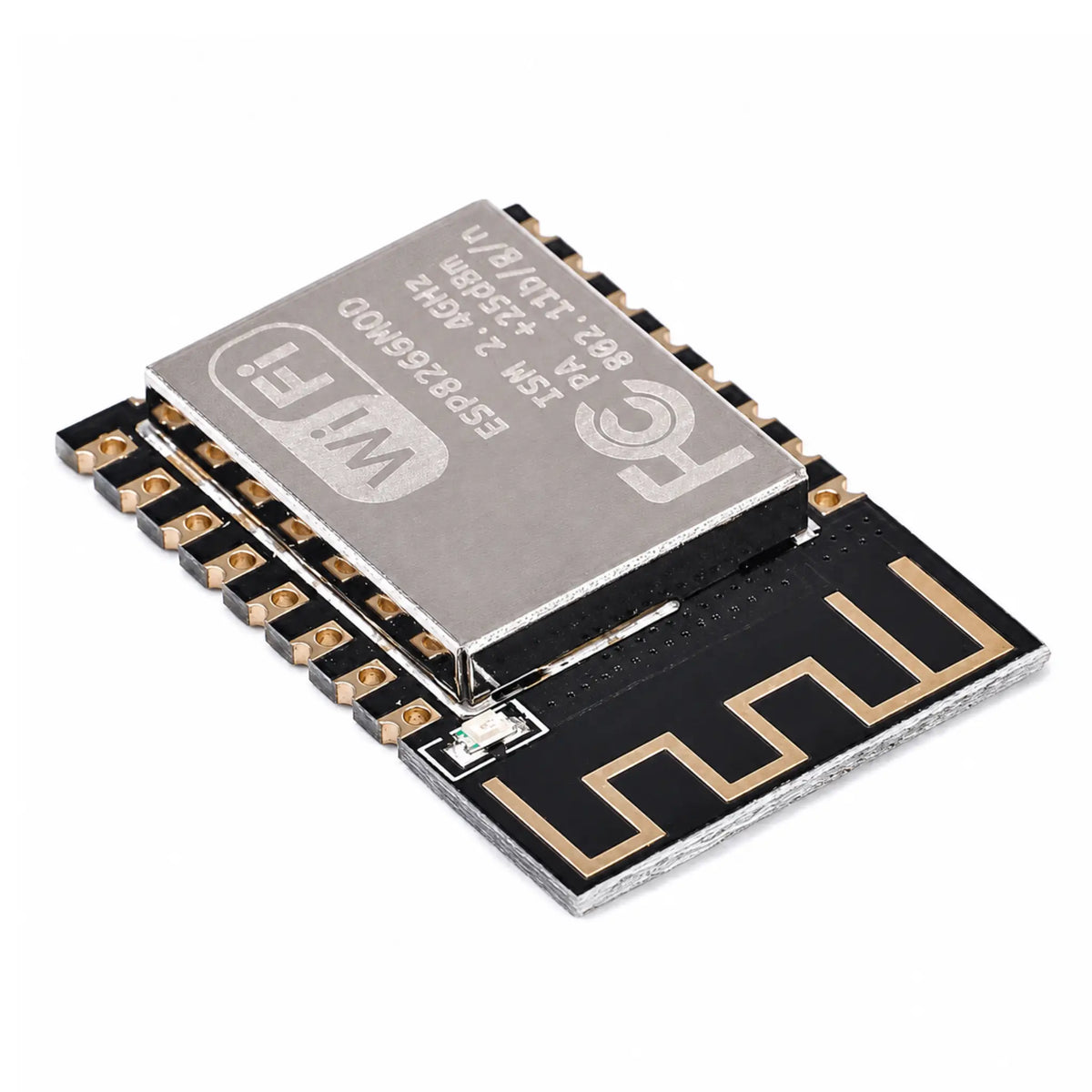

Das ESP-12F ist das nackte ESP8266-Funkmodul: 32-Bit-Kern mit 80 MHz (auf 160 MHz umschaltbar), 4 MB Flash, WLAN 802.11 b/g/n mit vollem TCP/IP-Stack, verpackt in ein SMD-Gehäuse mit Metallschirm und Castellated Holes zum direkten Auflöten.

Gedacht ist es für den Schritt vom Prototyp zum fertigen Gerät: Wenn dein Aufbau auf einem NodeMCU läuft und du ihn auf eine eigene Platine bringen willst, sparst du mit dem ESP-12F Bauhöhe, Platz und Kosten. Ebenso ist es der übliche Ersatz für defekte Module in Sonoff-Schaltern und ähnlicher Smart-Home-Hardware.

Gut zu wissen: Auf dem Modul sitzt weder USB noch Spannungsregler. Du brauchst 3,3 V (kurzzeitig 500 mA belastbar), einen USB-Seriell-Adapter und die richtige Startbeschaltung: CH_PD/EN und GPIO0 auf HIGH, GPIO15 auf GND – zum Flashen GPIO0 auf GND. 5 V zerstören das Modul.

Highlights

Funkstandard: Integrierter 802.11 b/g/n Wireless-Transceiver für eine stabile 2,4 GHz WiFi-Anbindung.
Prozessor: 32-Bit RISC-Mikroprozessor (Tensilica L106) mit 80 MHz, per Software auf 160 MHz umschaltbar.
Netzwerkprotokolle: Vollständiger TCP/IP-Stack integriert – unterstützt Station, SoftAP und kombinierten Modus.
Antennentechnik: Optimiertes PCB-Antennendesign für eine verbesserte Signalreichweite und höhere Störfestigkeit gegenüber dem ESP-12E.
Speicher: 4 MB SPI-Flash-Speicher bieten ausreichend Platz für Firmware-Code und lokale Dateisysteme (SPIFFS/LittleFS).
Bauform: Kompaktes SMD-Modul mit 'Castellated Holes' für die direkte Montage auf Platinen oder Adaptern. Kein USB und kein Spannungsregler an Bord.
Betriebsspannung: 3,3 V – NICHT 5-V-tolerant. Die Versorgung sollte kurzzeitig 500 mA liefern können, sonst bricht der WiFi-Sendebetrieb ein.
Beschaltung zum Start: Für den normalen Betrieb müssen CH_PD/EN und GPIO0 auf HIGH sowie GPIO15 auf GND liegen. Zum Flashen wird GPIO0 auf GND gezogen.
Energieeffizienz: Unterstützt verschiedene Deep-Sleep-Modi mit minimaler Stromaufnahme (ca. 20 µA), ideal für Batteriebetrieb.
Schnittstellen: Vielseitige Peripherie mit UART, SPI, I2C, PWM sowie einem 10-Bit ADC-Kanal (0–1,0 V am Chip-Eingang).
Sicherheit: Hardware-beschleunigte Verschlüsselung unterstützt WPA/WPA2-Sicherheitsstandards.

Lieferumfang

1x ESP8266 ESP-12F WiFi Serial Module

Dateien

RoHS - Konformitätserklärung

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

UNSERE VERSPRECHEN

Versand ab 20€ kostenfrei
30-tägiges Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

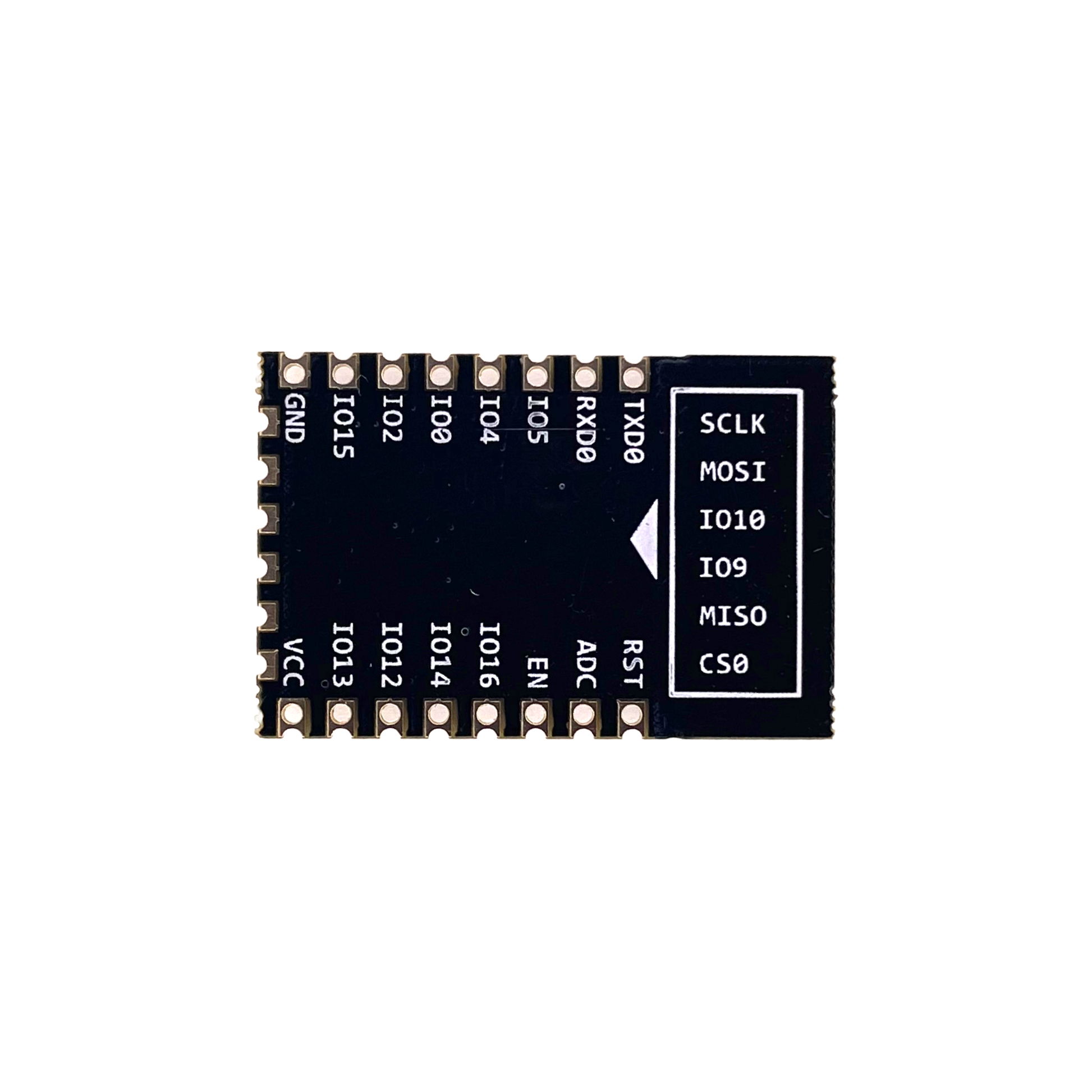

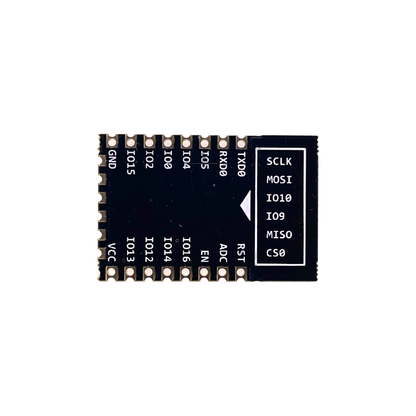

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`VCC`	Versorgungsspannung	Versorgung	3,0–3,6 V DC	Braucht kurzzeitig bis zu 300 mA – stabile Quelle mit Stützkondensator verwenden.
2	`GND`	Masse	Masse	0 V	Gemeinsame Masse.
3	`EN / CH_PD`	Chip Enable	Digital	3,3 V	Muss über 10 kΩ auf HIGH gezogen werden, sonst startet das Modul nicht.
4	`RST`	Reset	Digital	aktiv LOW	Pull-up nach VCC empfohlen.
5	`ADC / TOUT`	Analogeingang	Analog	0–1,0 V	Achtung: nur bis 1,0 V belastbar – Spannungsteiler erforderlich.
6	`GPIO0`	Boot-Auswahl	Digital	3,3 V	HIGH = normaler Start, LOW beim Reset = Flash-Modus.
7	`GPIO2`	GPIO	Digital	3,3 V	Muss beim Boot HIGH sein; oft die Onboard-LED.
8	`GPIO15`	GPIO	Digital	3,3 V	Muss beim Boot über 10 kΩ auf GND liegen.
9	`GPIO4 / GPIO5`	I2C (frei zuweisbar)	I²C	3,3 V	Übliche Belegung: GPIO4 = SDA, GPIO5 = SCL.
10	`GPIO12 / GPIO13 / GPIO14`	HSPI MISO / MOSI / SCK	SPI	3,3 V	Hardware-SPI des ESP8266.
11	`GPIO16`	Deep-Sleep Wake	Digital	3,3 V	Für Deep-Sleep mit RST verbinden; kein Interrupt, kein PWM.
12	`TXD (GPIO1) / RXD (GPIO3)`	UART0	UART	3,3 V	Programmier- und Debug-Schnittstelle.
13	`GPIO9 / GPIO10`	eingeschränkt nutzbar	Digital	3,3 V	Im üblichen DIO-Flashmodus meist nicht verwendbar.
