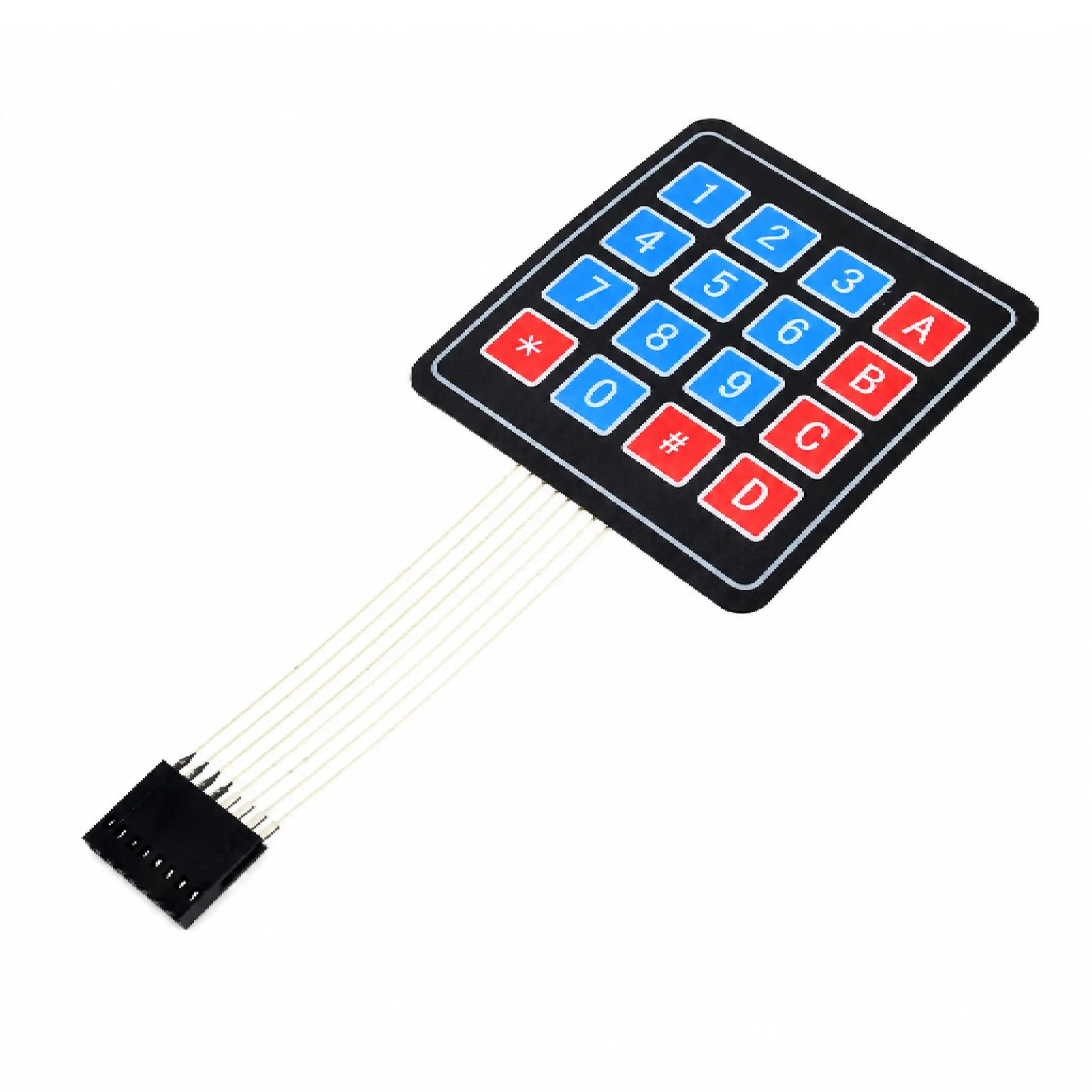

Keypad 4×4 Folientastatur
Keypad 4×4 Folientastatur
- 16 Tasten
- Matrix
Verfügbarkeit für Abholungen konnte nicht geladen werden
Benachrichtige mich, wenn wieder da
Wir schicken dir einmalig eine E-Mail, sobald dieser Artikel wieder verfügbar ist.
Mit Schnellstart-Guide als PDF · Ansehen → (öffnet in neuem Tab)
Beschreibung
Diese 4×4-Folientastatur bringt 16 Tasten (0–9, A–D, * und #) auf 8 Anschlüsse – vier Zeilen und vier Spalten. Der Mikrocontroller legt reihenweise einen Pegel an und liest die Spalten zurück; aus der Kreuzung ergibt sich die gedrückte Taste. So sparst du gegenüber 16 einzelnen Tastern die Hälfte der GPIOs.
Mit knapp einem Millimeter Bauhöhe und selbstklebender Rückseite lässt sie sich auf nahezu jede glatte Fläche kleben – ideal für Codeschlösser, Türöffner, Menübedienung, Tresore und Bedienpanels. Die Auswertung übernimmt die verbreitete Keypad-Bibliothek in wenigen Zeilen.
Gut zu wissen: Die Tastatur ist rein passiv – sie enthält keine Elektronik, keine Pull-up-Widerstände und keine Diodenmatrix. Die internen Pull-ups des Mikrocontrollers reichen aus. Weil Dioden fehlen, können mehrere gleichzeitig gedrückte Tasten nicht sauber unterschieden werden.
Highlights
- Tastenfeld
- 4x4-Matrix mit 16 Tasten (0–9, A–D, * und #).
- Matrix-Prinzip
- Nur 8 Anschlüsse (4 Reihen + 4 Spalten) für alle 16 Tasten – spart GPIO-Pins.
- Anschluss
- 8-Pin-Stiftleiste im 2,54mm-Raster für Steckbrett und Dupont-Kabel.
- Flaches Design
- Ultradünne, flexible Folientastatur – platzsparend und leicht.
- Selbstklebend
- Rückseite mit Klebefolie zur schnellen Montage auf glatten Oberflächen.
- Passive Matrix
- Benötigt keine eigene Versorgungsspannung – die Tasten schließen nur Kontakte.
- Kontaktbelastbarkeit
- Max. 35V DC / 100mA an den Tastenkontakten – kompatibel mit 3,3V- und 5V-Logik.
- Robuste Folie
- Wasser- und schmutzabweisende PET-Oberfläche.
- Einfache Programmierung
- Kompatibel mit der Arduino-Bibliothek 'Keypad' und mit matrix_keypad in ESPHome.
- Vielseitig einsetzbar
- Codeschlösser, Bedienpanels, Menüführung und DIY-Tastaturen.
Schnellstart-Guide
Treiber, Einrichtung und erstes Projekt – Schritt für Schritt erklärt.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachte vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten frag bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Hinterm Bahnhof 4
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
Unsere Versprechen
- Gratis Versand ab 20 €
- 30 Tage Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 8 Pins
Keypad 4×4 Folientastatur
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | R1 |
Zeile 1 | Digital | 3,3 V / 5 V | Zeile mit den Tasten 1, 2, 3, A. |
| 2 | R2 |
Zeile 2 | Digital | 3,3 V / 5 V | Zeile mit den Tasten 4, 5, 6, B. |
| 3 | R3 |
Zeile 3 | Digital | 3,3 V / 5 V | Zeile mit den Tasten 7, 8, 9, C. |
| 4 | R4 |
Zeile 4 | Digital | 3,3 V / 5 V | Zeile mit den Tasten *, 0, #, D. |
| 5 | C1 |
Spalte 1 | Digital | 3,3 V / 5 V | Spalte mit den Tasten 1, 4, 7, *. |
| 6 | C2 |
Spalte 2 | Digital | 3,3 V / 5 V | Spalte mit den Tasten 2, 5, 8, 0. |
| 7 | C3 |
Spalte 3 | Digital | 3,3 V / 5 V | Spalte mit den Tasten 3, 6, 9, #. |
| 8 | C4 |
Spalte 4 | Digital | 3,3 V / 5 V | Spalte mit den Tasten A, B, C, D. |
