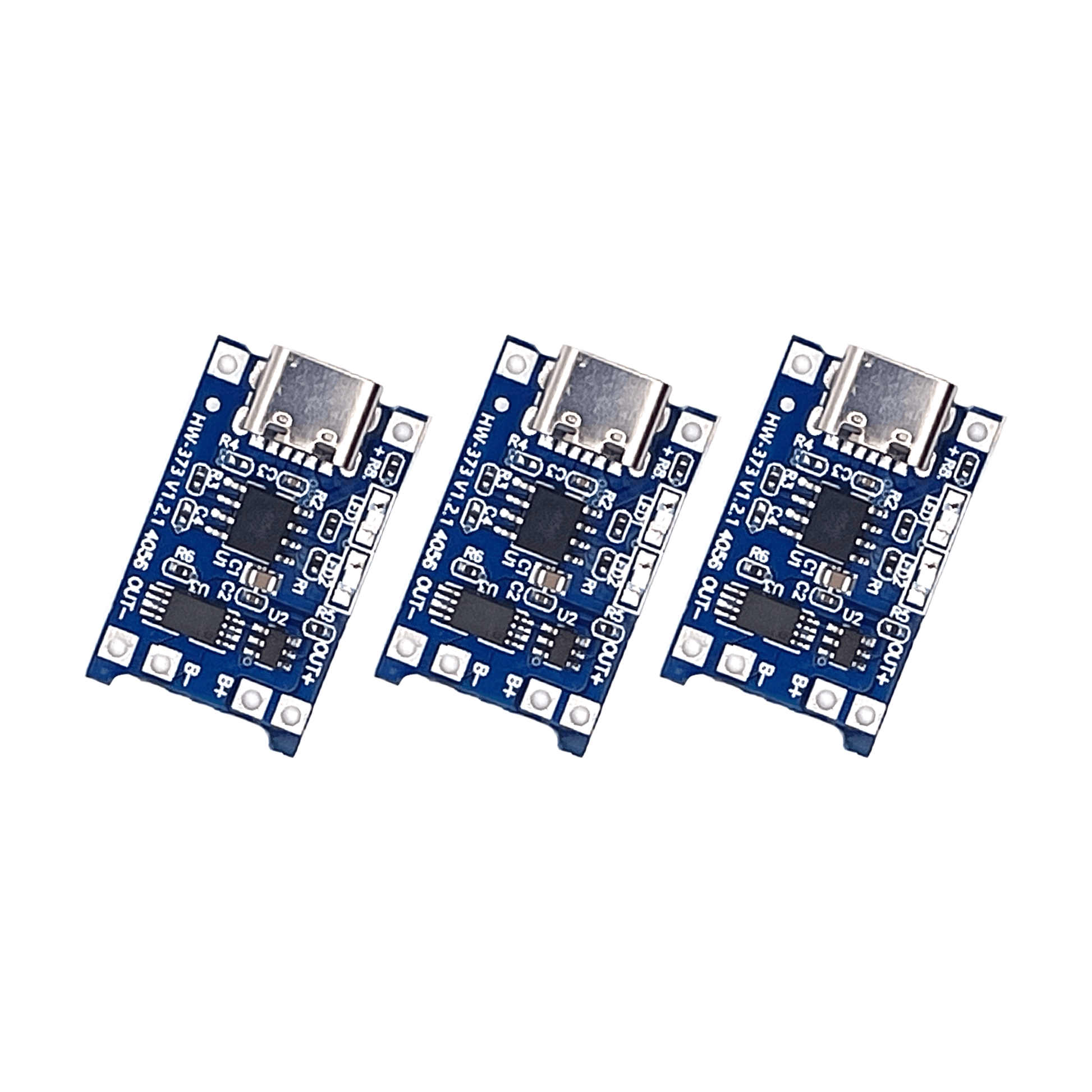

3er Set TP4056 5V 1A USB-C Lademodul – 18650 Lithium-Akkuladeboard mit Schutzschaltung

1 1

3er Set TP4056 5V 1A USB-C Lademodul – 18650 Lithium-Akkuladeboard mit Schutzschaltung

Name: 3er Set TP4056 5V 1A USB-C Lademodul – 18650 Lithium-Akkuladeboard mit Schutzschaltung
Brand: MAKEROO
SKU: MKR-TP4056-030
Price: 1.79 EUR
Availability: InStock

Bewertungen ansehen

1,79€

Sale Ausverkauft

Anzahl

Lieferung in ca. 2 - 3 Tagen

Über 4 Sterne auf Trustpilot

Sichere Bezahlung mit

Beschreibung

Drei TP4056 Lademodule mit USB-C und Schutzschaltung. Sie laden einzelne Lithium-Zellen – 18650, LiPo-Packs oder Pouch-Zellen – nach dem korrekten Verfahren: erst konstanter Strom mit 1 A, dann konstante Spannung bis exakt 4,2 V, danach Abschaltung. Zwei LEDs zeigen den Zustand: rot lädt, blau beziehungsweise grün ist fertig.

Entscheidend ist die Schutzschaltung auf diesen Modulen: Sie trennt die Zelle bei Tiefentladung, Überladung und Kurzschluss ab. Es gibt den TP4056 auch ohne – bei Lithium-Zellen sollte man daran nicht sparen. Damit baust du Powerbanks, akkubetriebene ESP-Sensoren, Taschenlampen oder rüstest Geräte von Batterie auf Akku um.

Gut zu wissen: Am Ausgang liegt die reine Akkuspannung von 3,0 bis 4,2 V an – für stabile 5 V brauchst du zusätzlich ein Boost-Modul. Der Ladestrom ist ab Werk auf 1 A eingestellt; kleine Zellen unter 1000 mAh vertragen das oft nicht und brauchen einen größeren Programmierwiderstand.

Highlights

Anschluss: Moderner USB-C Port für eine universelle, stabile und komfortable Stromversorgung.
Ladestrom: Maximal 1000 mA Ladestrom – sorgt für schnelles und effizientes Aufladen von 3,7V Li-Ion Zellen.
3-fach Schutz: Integrierter DW01A & 8205A Chipsatz schützt vor Überladung, Überstrom und Tiefentladung.
Abschaltspannung: Präzise automatische Beendigung des Ladevorgangs bei 4,2V (± 1%) zur Akkuschonung.
Tiefentladungsschutz: Sichere Lasttrennung bei einer Akkuspannung von ca. 2,4V bis 2,5V zur Vermeidung von Zellschäden.
Ladeverfahren: Sicheres Laden nach dem CC/CV-Prinzip (Constant Current / Constant Voltage) für maximale Akkulebensdauer.
Statusanzeige: Zwei integrierte LEDs: Rot signalisiert den Ladevorgang, Blau/Grün meldet den vollständigen Ladestatus.
Kompakte Maße: Ultrakompaktes Design (26 x 17 mm), ideal für platzkritische DIY-Elektronik und tragbare Geräte.
Eingangsflexibilität: Zusätzliche Lötpads für alternative 5V-Eingangsquellen, perfekt für Solarpanels oder Festverkabelung.
Kompatibilität: Unterstützt gängige 3,7V / 4,2V Lithium-Ionen-Akkus wie 18650, 14500 oder Li-Po Beutelzellen.

Lieferumfang

3 × TP4056 5 V 1 A USB-C Lithium-Akkulademodul mit Schutzschaltung

Dateien

RoHS - Konformitätserklärung

Sicherheitshinweise

Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.

Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).

Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.

Herkunft: Made in China

Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de

Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.

UNSERE VERSPRECHEN

Versand ab 20€ kostenfrei
30-tägiges Rückgaberecht
Lieferung in ca. 2–3 Tagen

Vollständige Details anzeigen

#	Pin	Funktion	Typ	Spannung	Hinweis
1	`IN+`	Ladeeingang plus	Versorgung	5 V DC	Alternative Einspeisung parallel zur USB-C-Buchse.
2	`IN−`	Ladeeingang minus	Masse	0 V	Masse der Ladequelle.
3	`B+`	Akku plus	Versorgung	2,5–4,2 V	Pluspol der 3,7-V-Li-Ion-Zelle (z. B. 18650).
4	`B−`	Akku minus	Masse	0 V	Minuspol der Zelle.
5	`OUT+`	Verbraucherausgang plus	Versorgung	2,5–4,2 V	Geschützter Ausgang zur Last – hier abgreifen, nicht direkt am Akku.
6	`OUT−`	Verbraucherausgang minus	Masse	0 V	Masse zur Last.
