1.8 Zoll TFT Display IPS SPI Modul ST7735 für Arduino
1.8 Zoll TFT Display IPS SPI Modul ST7735 für Arduino
Verfügbarkeit für Abholungen konnte nicht geladen werden
Beschreibung

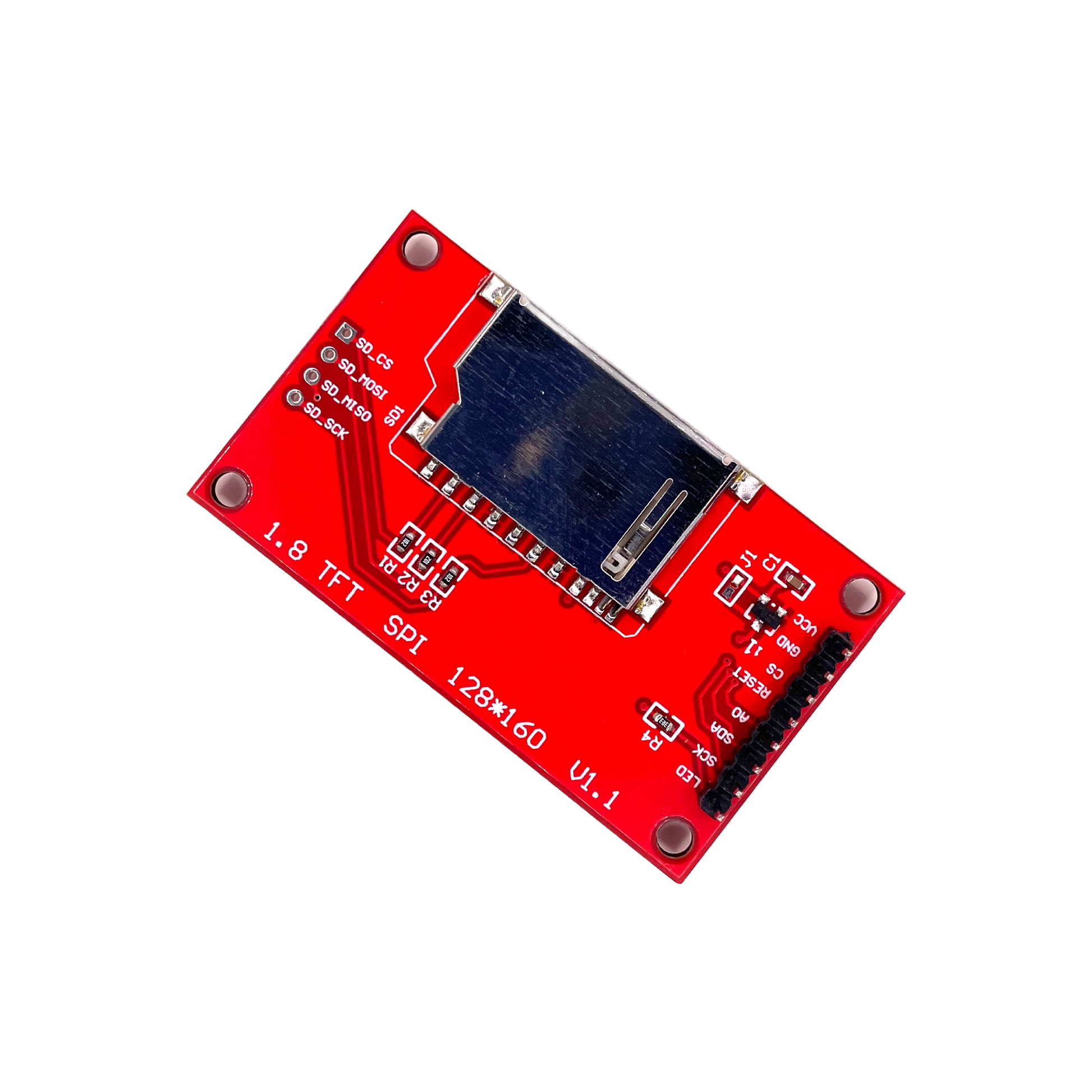

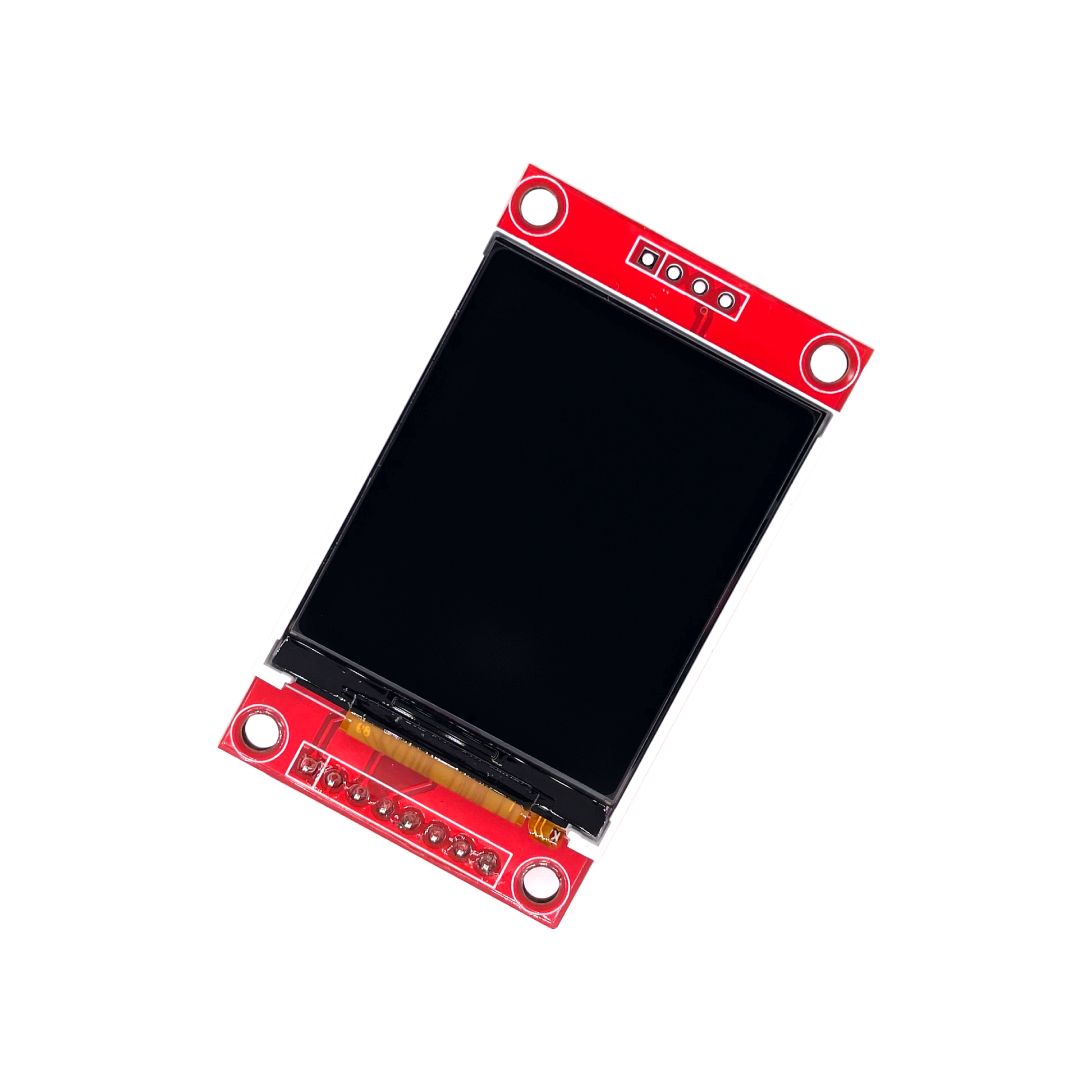

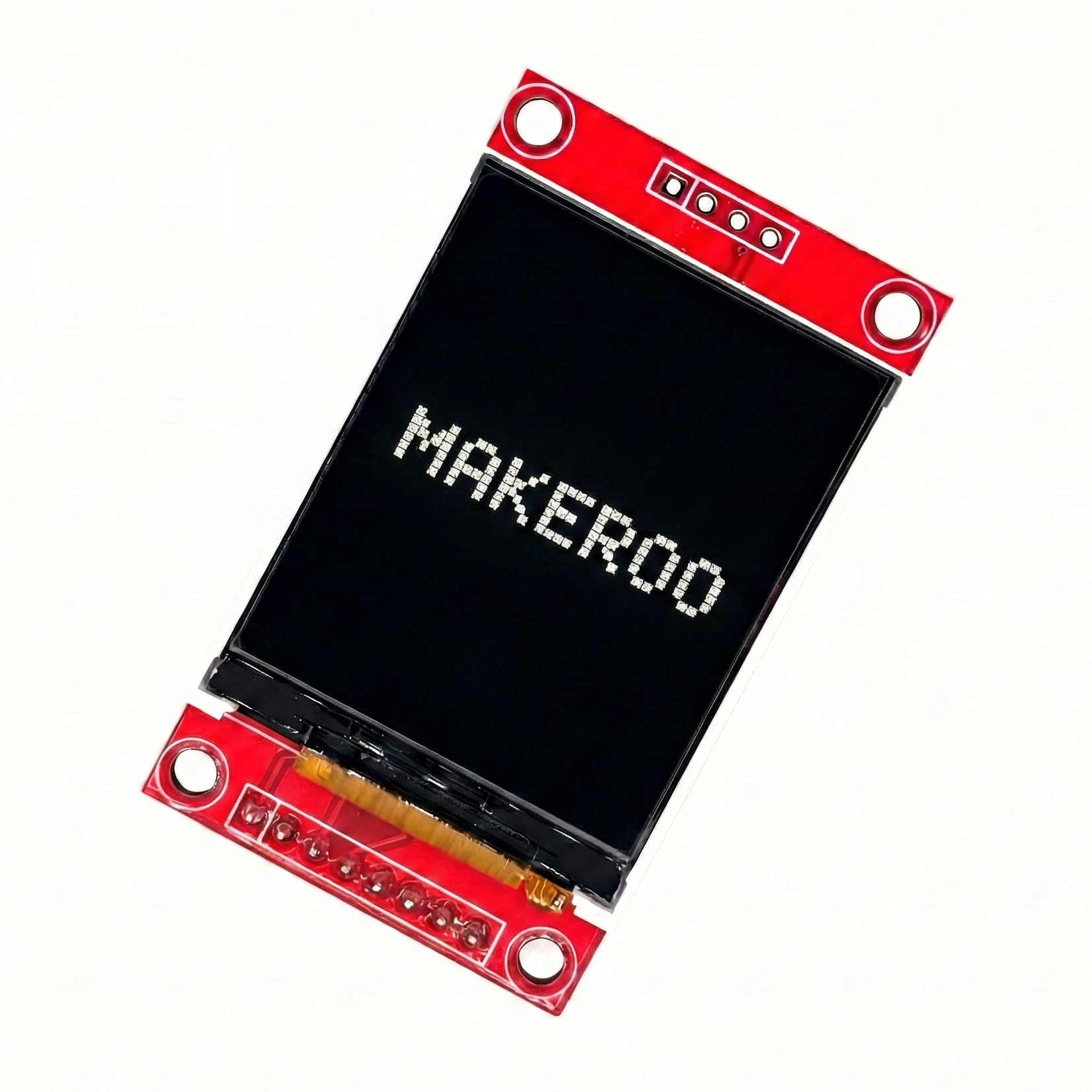

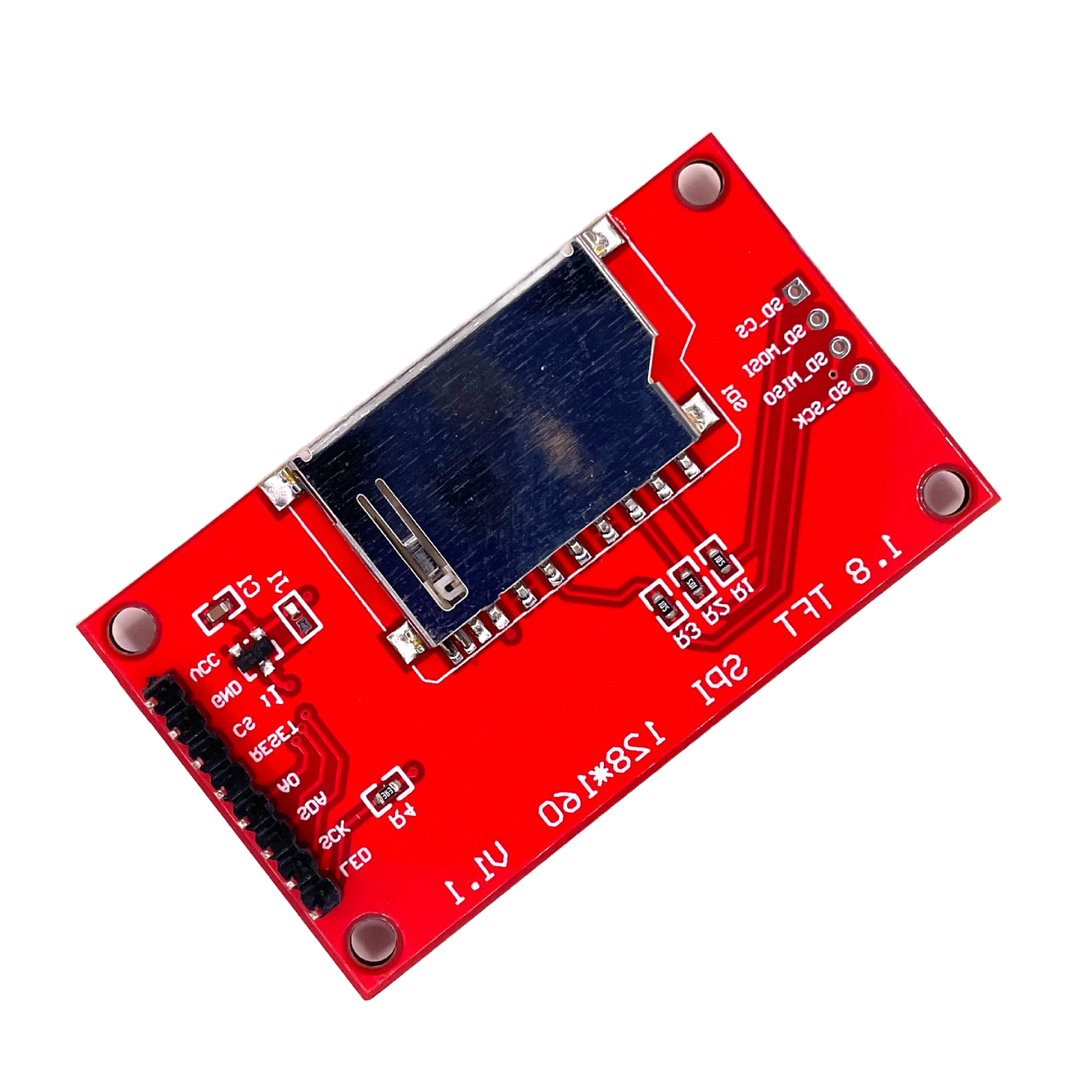

Das 1,8-Zoll-TFT mit ST7735-Controller zeigt 128 × 160 Pixel in 65.536 Farben auf einem IPS-Panel und wird über SPI angesteuert. Auf der Rückseite sitzt zusätzlich ein MicroSD-Slot, der denselben SPI-Bus mitbenutzt.
Diese Kombination ist der praktische Reiz des Moduls: Bilder als Bitmap von der Karte laden und anzeigen, Messreihen direkt am Gerät protokollieren oder Menügrafiken auslagern, statt sie in den Programmspeicher zu packen. Farbe und Größe machen es zur passenden Anzeige für Wetterstationen, kleine Spiele, Bilderrahmen und Geräte-Frontpanels.
Gut zu wissen: VCC verträgt 3,3 bis 5 V, die Logik arbeitet intern mit 3,3 V – am Arduino UNO verlängert ein Pegelwandler oder Spannungsteiler in den Datenleitungen die Lebensdauer spürbar, am ESP32 verdrahtest du direkt. Display und SD-Karte haben eigene CS-Pins und dürfen nie gleichzeitig aktiv sein.
Highlights
- Displaytechnologie
- Hochwertiges IPS-Panel für lebendige Farben und extrem weite Betrachtungswinkel ohne Farbverfälschung.
- Auflösung
- Scharfe Darstellung auf 128 x 160 Pixeln – ideal für komplexe Menüs, Graphen und kleine Bilder.
- Farbvielfalt
- Unterstützt 16-Bit High-Color (65.000 Farben) für realistische und detailreiche Visualisierungen.
- Treiber-IC
- Bewährter ST7735 Controller – wird von fast allen gängigen Bibliotheken (z. B. Adafruit_ST7735) unterstützt.
- Schnittstelle
- Schnelle SPI-Kommunikation reduziert den Verkabelungsaufwand und ermöglicht flüssige Bildwiederholraten.
- Micro-SD-Slot
- Integrierter Kartenslot am selben SPI-Bus (eigener CS-Pin) – zum Laden von Bitmaps oder Speichern von Messdaten.
- Spannungsversorgung
- VCC 3,3–5 V DC. Die Display-Logik arbeitet mit 3,3 V – am 5-V-Controller wie dem Arduino UNO ist ein Pegelwandler ratsam.
- Hintergrundbeleuchtung
- Helle LED-Backlight, die über den LED-Pin per PWM dimmbar ist.
- Bauform
- Kompaktes 1,8 Zoll Format, perfekt für tragbare Messgeräte, Konsolen-Prototypen oder Smart-Home-Displays.
- Kompatibilität
- Nahtlose Integration mit Arduino, ESP8266, ESP32 und Raspberry Pi.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachten Sie vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten konsultieren Sie bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
UNSERE VERSPRECHEN
- Versand ab 20€ kostenfrei
- 30-tägiges Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 12 Pins
1.8 Zoll TFT Display IPS SPI Modul ST7735 für Arduino
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | VCC |
Versorgungsspannung | Versorgung | 3,3–5 V DC | Versorgung des Moduls. |
| 2 | GND |
Masse | Masse | 0 V | Gemeinsame Masse. |
| 3 | CS |
Chip Select Display | SPI | 3,3 V, aktiv LOW | Auswahl des Displays am SPI-Bus. |
| 4 | RESET |
Reset | Digital | 3,3 V, aktiv LOW | Hardware-Reset des Displays. |
| 5 | A0 / DC |
Data/Command Umschaltung | Digital | 3,3 V | LOW = Befehl, HIGH = Daten. |
| 6 | SDA / MOSI |
SPI Daten | SPI | 3,3 V | Datenleitung zum Display (UNO D11, ESP32 GPIO23). |
| 7 | SCK |
SPI Takt | SPI | 3,3 V | SPI-Clock (UNO D13, ESP32 GPIO18). |
| 8 | LED |
Hintergrundbeleuchtung | Versorgung | 3,3 V | Backlight, per PWM dimmbar. |
| 9 | SD_CS |
Chip Select Micro-SD | SPI | 3,3 V, aktiv LOW | Zweite Leiste: Auswahl des SD-Kartenslots. |
| 10 | SD_MOSI |
SPI Daten zur SD-Karte | SPI | 3,3 V | Zweite Leiste. |
| 11 | SD_MISO |
SPI Daten von der SD-Karte | SPI | 3,3 V | Zweite Leiste. |
| 12 | SD_SCK |
SPI Takt SD-Karte | SPI | 3,3 V | Zweite Leiste. |
