1,8" TFT-Display ST7735 (8-Pin)
1,8" TFT-Display ST7735 (8-Pin)
- 128×160
- IPS
- SPI
Verfügbarkeit für Abholungen konnte nicht geladen werden
Benachrichtige mich, wenn wieder da
Wir schicken dir einmalig eine E-Mail, sobald dieser Artikel wieder verfügbar ist.
Mit Schnellstart-Guide als PDF · Ansehen → (öffnet in neuem Tab)
Beschreibung

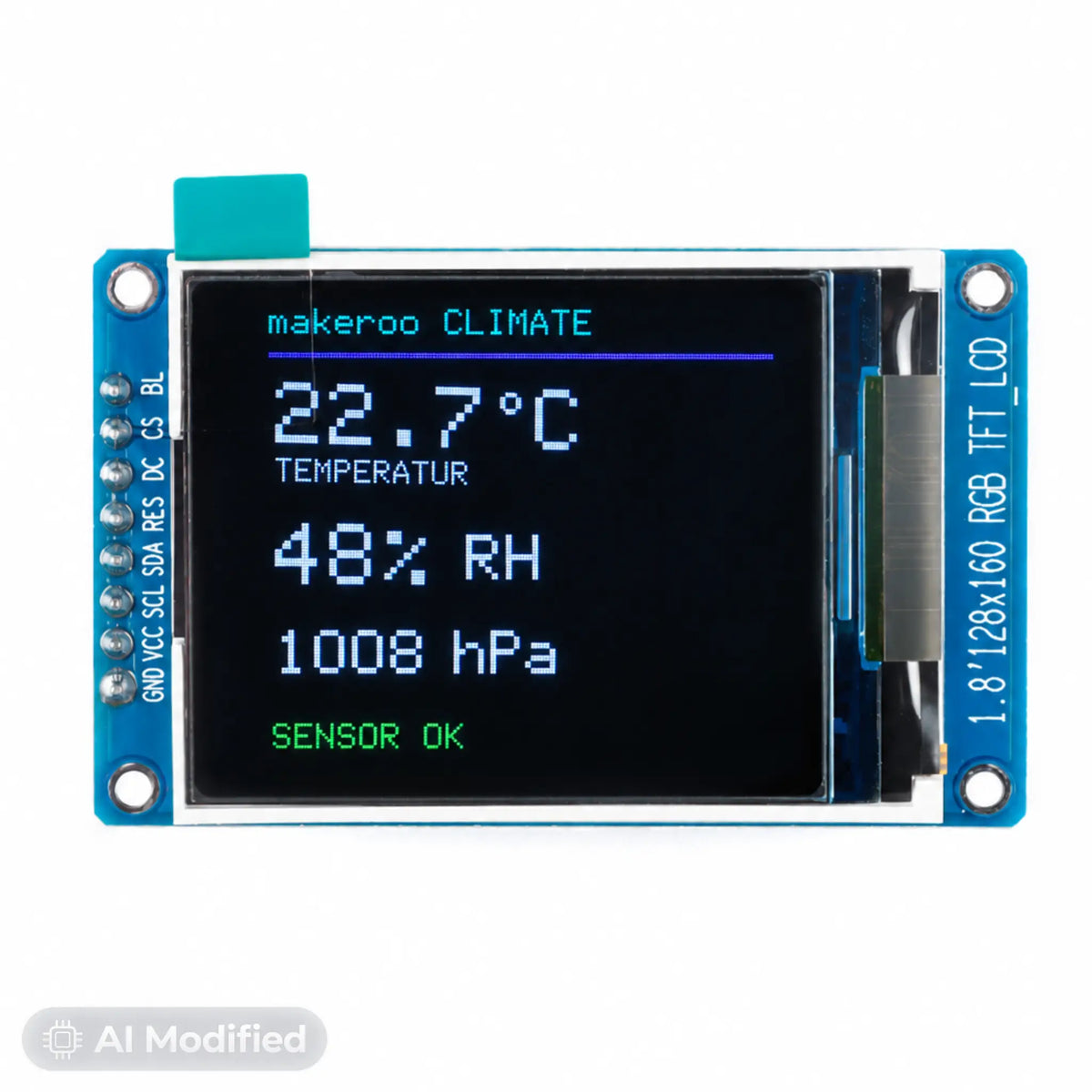

Dieses 1,8-Zoll-TFT mit ST7735-Controller zeigt 128 × 160 Pixel in 65.536 Farben auf einem IPS-Panel und wird über SPI angesteuert. Die Platine kommt mit einer schlanken 8-Pin-Leiste aus: GND, VCC, SCK, SDA, RES, DC, CS und BLK – mehr braucht es für Bild und Backlight nicht.
Ohne MicroSD-Slot bleibt das Modul kompakt und günstig. Genau richtig, wenn die Grafiken ohnehin im Programmspeicher liegen: Messwerte und Diagramme anzeigen, Menüs und Statusseiten für ein Gerät, kleine Spiele oder ein Frontpanel im 3D-Druck-Gehäuse. Das IPS-Panel bleibt dabei auch von der Seite farbtreu.
Gut zu wissen: VCC verträgt 3,3 bis 5 V, die Logik arbeitet intern mit 3,3 V – am Arduino UNO verlängert ein Pegelwandler oder Spannungsteiler in den Datenleitungen die Lebensdauer spürbar, am ESP32 verdrahtest du direkt. BLK schaltet bzw. dimmt die Hintergrundbeleuchtung per PWM. Die Stiftleiste liegt lose bei und wird selbst aufgelötet. Softwareseitig läuft das Modul mit Adafruit_ST7735, TFT_eSPI oder LovyanGFX.
Highlights
- Displaytechnologie
- Hochwertiges IPS-Panel für lebendige Farben und extrem weite Betrachtungswinkel ohne Farbverfälschung.
- Auflösung
- Scharfe Darstellung auf 128 x 160 Pixeln – ideal für Menüs, Graphen und kleine Bilder.
- Farbvielfalt
- Unterstützt 16-Bit High-Color (65.536 Farben) für detailreiche Visualisierungen.
- Treiber-IC
- Bewährter ST7735 Controller – unterstützt von Adafruit_ST7735, TFT_eSPI und LovyanGFX.
- Schnittstelle
- Schnelle SPI-Kommunikation mit nur 8 Pins – minimaler Verkabelungsaufwand.
- Bauform
- Kompakte Platine ohne MicroSD-Slot – schmaler und leichter als die SD-Variante.
- Spannungsversorgung
- VCC 3,3–5 V DC. Die Display-Logik arbeitet mit 3,3 V – am 5-V-Controller wie dem Arduino UNO ist ein Pegelwandler ratsam.
- Hintergrundbeleuchtung
- Helle LED-Backlight, über den BLK-Pin per PWM dimmbar.
- Lieferform
- Stiftleiste liegt unverlötet bei – Einbaurichtung frei wählbar.
- Kompatibilität
- Nahtlose Integration mit Arduino, ESP8266, ESP32 und Raspberry Pi.
Schnellstart-Guide
Treiber, Einrichtung und erstes Projekt – Schritt für Schritt erklärt.
Lieferumfang
Lieferumfang
Dateien
Dateien
Sicherheitshinweise
Sicherheitshinweise
Bei diesem Produkt handelt es sich um einen Bausatz zur Eigenmontage. Bausätze sind keine betriebsfertigen Geräte und unterliegen nicht der CE-Kennzeichnungspflicht. Die CE-Konformität ist vom Käufer sicherzustellen, wenn der Bausatz in ein Gehäuse eingebaut oder in Betrieb genommen wird.
- Der Bausatz darf ausschließlich für Ausbildungs-, Entwicklungs- oder Experimentierzwecke verwendet werden. Der Betrieb an Netzspannung (z. B. 230 V) ist nicht zulässig und lebensgefährlich. Bitte beachte vor Aufbau und Inbetriebnahme alle geltenden Sicherheitsvorschriften (z. B. VDE, EMV-Richtlinien).
Derjenige, der den Bausatz montiert oder in Betrieb nimmt, gilt als Hersteller im Sinne des Produktsicherheitsgesetzes (ProdSG) und ist selbst für die Einhaltung der gesetzlichen Vorgaben verantwortlich. Bei Unsicherheiten frag bitte eine fachkundige Person.
Herkunft: Made in China
Verantwortlicher Wirtschaftsakteur gemäß EU-Verordnung 2023/988 (GPSR):
Alexander Prez
Schwabacher Straße 159
90513 Zirndorf, Deutschland
support@makeroo.de
- Nicht geeignet für Kinder unter 14 Jahren. Nutzung nur unter Aufsicht und durch fachkundiges Personal.
Unsere Versprechen
- Gratis Versand ab 20 €
- 30 Tage Rückgaberecht
- Lieferung in ca. 2–3 Tagen
Pinout 8 Pins
1,8" TFT-Display ST7735 (8-Pin)
| # | Pin | Funktion | Typ | Spannung | Hinweis |
|---|---|---|---|---|---|
| 1 | GND |
Masse | Masse | 0 V | Gemeinsame Masse. |
| 2 | VCC |
Versorgungsspannung | Versorgung | 3,3–5 V DC | Versorgung des Moduls. |
| 3 | SCK |
SPI Takt | SPI | 3,3 V | SPI-Clock (UNO D13, ESP32 GPIO18). |
| 4 | SDA / MOSI |
SPI Daten | SPI | 3,3 V | Datenleitung zum Display (UNO D11, ESP32 GPIO23). |
| 5 | RES |
Reset | Digital | 3,3 V, aktiv LOW | Hardware-Reset des Displays. |
| 6 | DC / A0 |
Data/Command Umschaltung | Digital | 3,3 V | LOW = Befehl, HIGH = Daten. |
| 7 | CS |
Chip Select Display | SPI | 3,3 V, aktiv LOW | Auswahl des Displays am SPI-Bus. |
| 8 | BLK |
Hintergrundbeleuchtung | Versorgung | 3,3 V | Backlight, per PWM dimmbar; offen lassen = dauerhaft an. |
